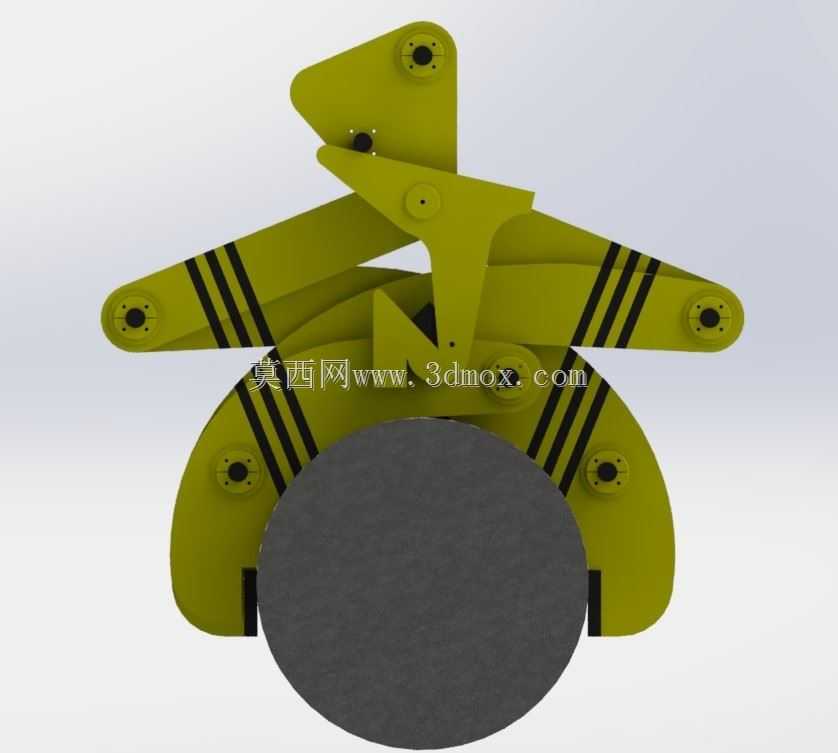

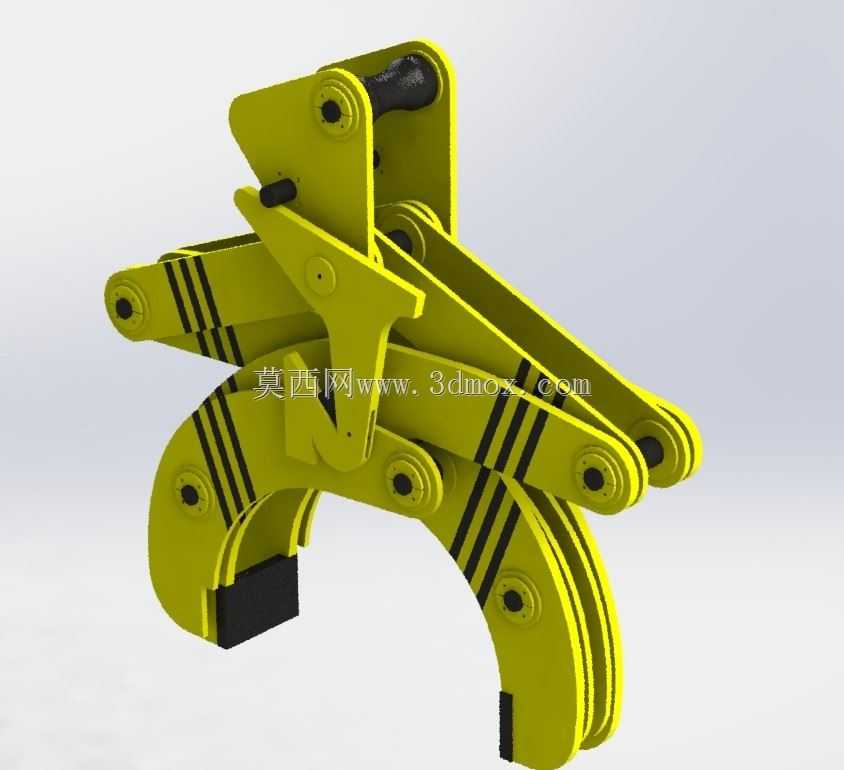

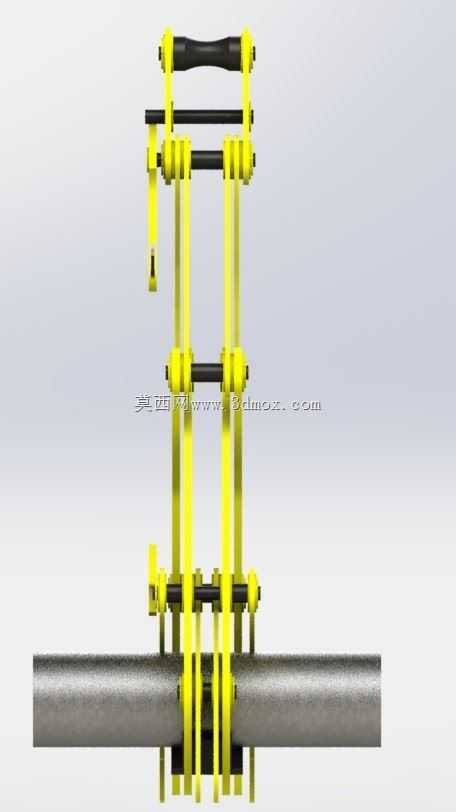

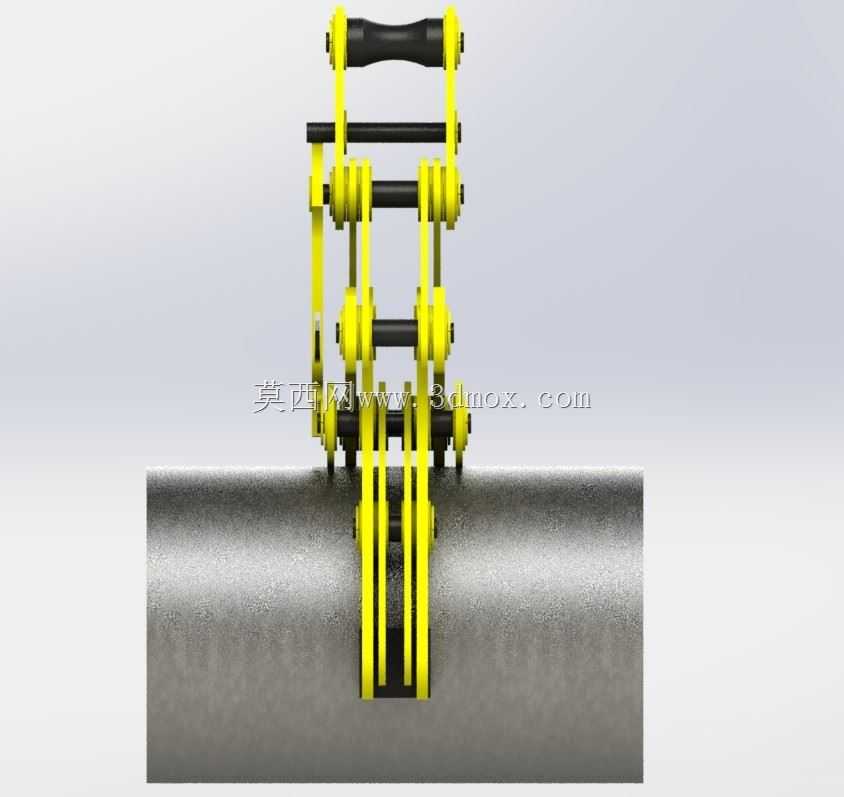

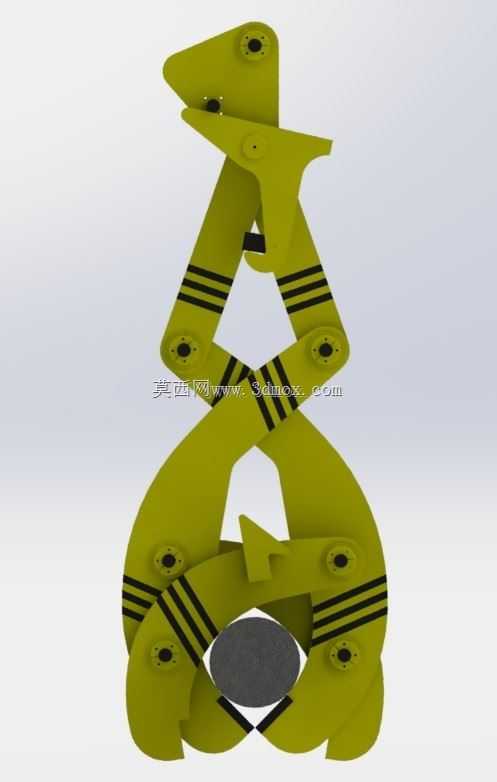

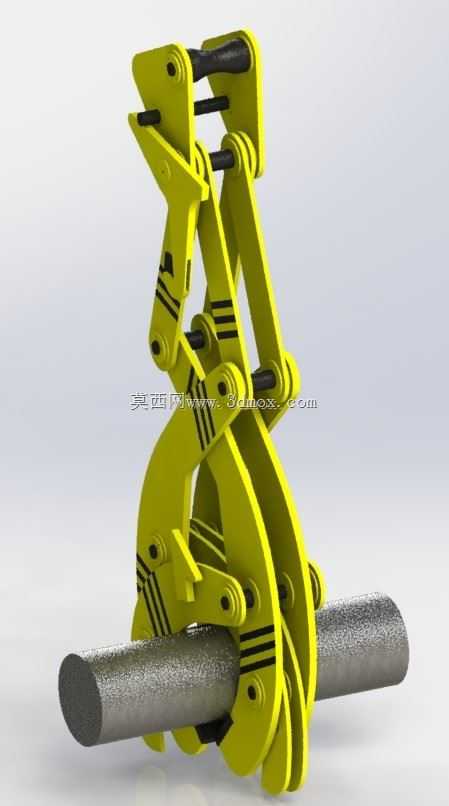

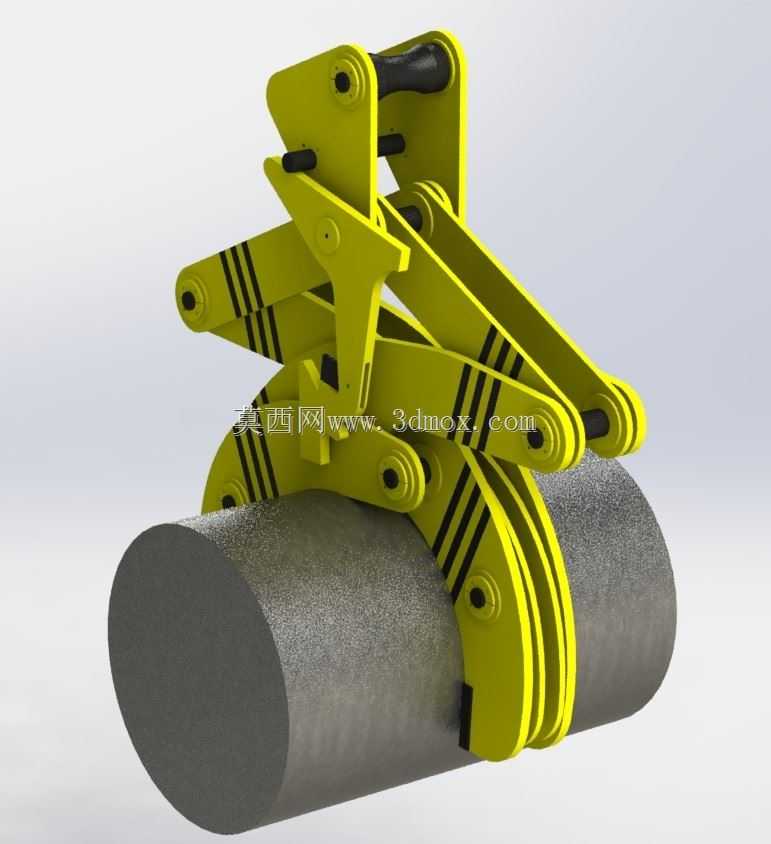

卷取用钢锭钳吊运夹持工装结构

　　这款钢锭钳主要面向冶金轧钢车间的圆钢锭水平转运场景，适配炼钢工序连铸坯下线、钢锭加热炉上下料、锻压工位坯料转序等作业环节，替代传统钢丝绳捆扎、磁吸吊具的作业短板，尤其适合高温、重载的坯料吊运工况，可避免磁吸吊具在高温坯料下磁力衰减、钢丝绳捆扎耗时且易滑脱的问题。整套夹钳采用纯机械杠杆自锁结构，无需额外配置液压、气动动力源，依靠吊具起升过程的拉力自动触发夹臂闭合，夹持力随起吊重量的增加同步增大，从结构原理上杜绝起吊过程中夹爪松脱的风险，作业全程无需人工辅助锁紧，仅需地面操作人员通过吊环连接起重设备吊钩即可完成作业，单工位吊运辅助时间可缩短六成以上。夹钳主体采用多组叠片式钢板铰接结构，所有铰接销轴均做调质加表面淬火处理，

　　铰接位置配置自润滑衬套，可适应冶金车间多粉尘、高温度的作业环境，降低日常维护频次；夹爪与钢锭接触的弧面做了防滑齿形处理，齿部采用堆焊耐磨合金工艺，避免长期夹持钢锭表面出现打滑、磨损过快的问题，夹爪弧度适配常规直径范围的圆柱形钢锭，接触区域做了加宽处理，可分散夹持应力，避免钢锭表面被夹伤产生压痕，影响后续轧制作业的坯料表面质量。从设计逻辑来看，整套结构的力臂配比经过反复核算，空载状态下夹臂可依靠自重保持张开角度，方便对位套入钢锭，当吊钩起升时，上连杆带动中部肘节结构收拢，驱动两侧夹臂同步向中心回转，夹爪贴合钢锭表面后随着起升力增大，肘节结构过死点形成自锁，即使起升过程出现小幅晃动也不会松脱；落料时钢锭放置到承载面后吊具继续下放，

　　夹臂在自重作用下张开，即可直接起吊脱离钢锭，全程无额外操作步骤。安装边界方面，整套夹钳的上部吊环尺寸适配常规桥式起重机、门式起重机的吊钩尺寸，夹臂最大张开量满足对应规格钢锭的套入间隙要求，闭合状态下的最小夹持直径覆盖车间常规生产的钢锭尺寸范围，整体重心与吊点处于同一竖直线上，起吊过程中不会出现钢锭倾斜、偏转的问题，铰接点的间隙控制在合理范围，避免长期使用后间隙过大导致夹持对位不准。夹钳的外侧设置有防护挡板，可避免吊运过程中钢锭表面的氧化皮飞溅到铰接位置，造成铰接点卡滞磨损，整体结构无复杂电控、液压元件，故障率远低于动力驱动类吊具，适合冶金车间连续高强度的作业节奏。
