工业传动用滚子链条与配套链轮结构

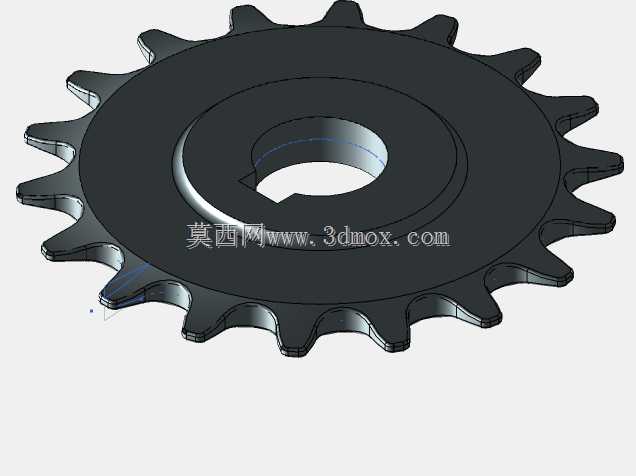

　　链传动作为机械传动系统中应用极广的动力传递形式，常见于输送设备、农业机械、轻工生产线、摩托车及各类需要长距离定比传动的工况场景，相比带传动不存在弹性滑动问题，平均传动比准确，传动效率更高，相比齿轮传动对安装中心距的适配范围更广，能在高温、多尘、油污等恶劣工况下保持稳定工作状态。这套链轮与配套滚子链的结构设计，首先围绕啮合精度做了细节考量，链轮齿形采用三圆弧一直线的标准齿廓，保证链节能平稳自如地进入和退出啮合，啮合时不会出现卡链、跳链问题，同时尽可能降低啮合过程中的冲击与接触应力，延长整套传动副的使用寿命。链轮的轮毂部分做了阶梯式设计，预留了标准键槽安装位，可适配常用的平键连接形式，能直接与对应直径的传动轴完成装配，

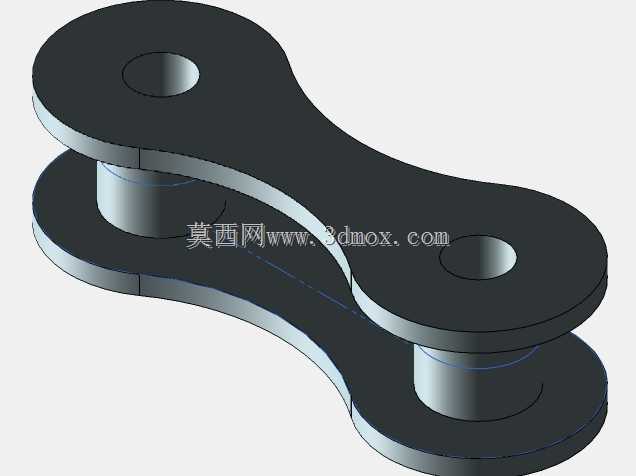

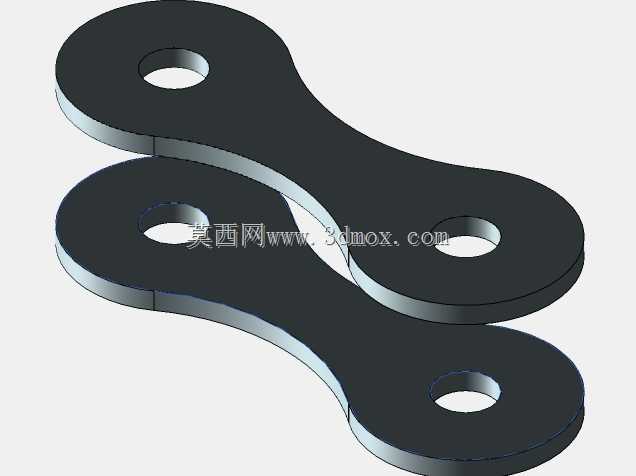

　　轮毂端面设计有紧固螺纹孔，方便安装轴向定位挡圈，避免链轮运转过程中出现轴向窜动。配套的滚子链由内链节、外链节交替铰接组成，内链节由内链板、套筒、滚子过盈压装为一体，外链节由外链板、销轴过盈配合，相邻链节可绕销轴灵活转动，滚子在链轮齿面啮合时可自由转动，大幅降低齿面的磨损速率。设计过程中充分考虑了安装边界的适配性，两链轮的中心距预留了合理的张紧调节余量，避免链条使用过程中因磨损伸长导致的松边垂度过大，引发啮合不良、振动异响等问题；链板采用了符合力学性能的8字形轮廓，在保证各截面等强度的前提下尽可能减轻链条整体重量，降低运转过程中的惯性载荷。链轮的齿部做了倒角处理，方便链条顺利啮入，同时避免链节侧边与齿端发生剐蹭。在实际设备选型应用中，

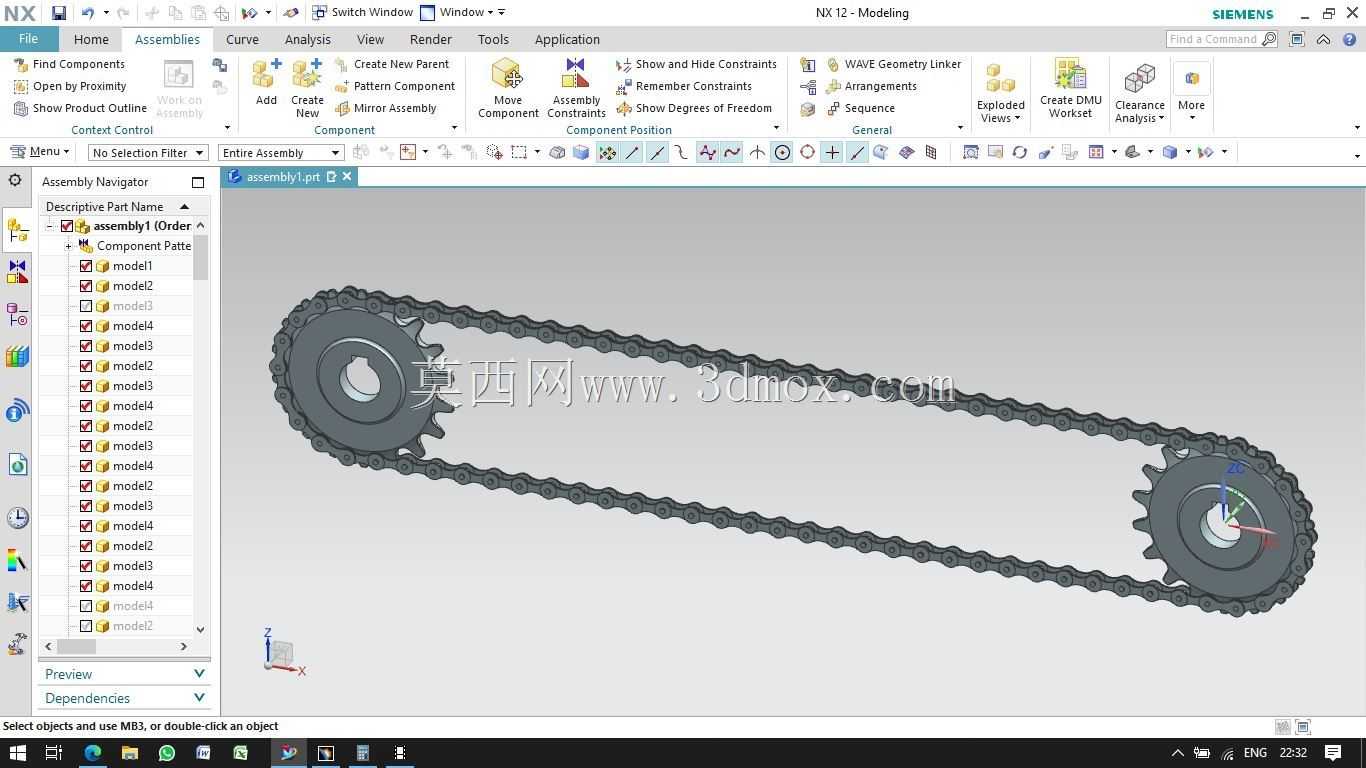

　　这套传动结构可根据传递功率、转速、工况载荷调整链轮齿数与链条节数，小链轮齿数选取时兼顾了动载荷控制与结构紧凑性，避免齿数过少导致传动不均匀性加剧，同时控制大链轮齿数不超过合理上限，防止链条磨损后容易出现跳齿脱链问题。整套结构的建模过程还原了实际加工的工艺细节，比如链轮的齿根圆角、链板的冲压倒角、销轴的铆接端结构，都按照实际量产零件的结构做了还原，可直接用于传动系统的装配干涉检查、运动仿真验证，也能作为非标设备设计时链传动布局的参考模型，帮助设计人员快速完成传动部分的结构排布，校核安装空间与运动行程，避免设计阶段出现结构干涉、中心距匹配不合理等问题。
