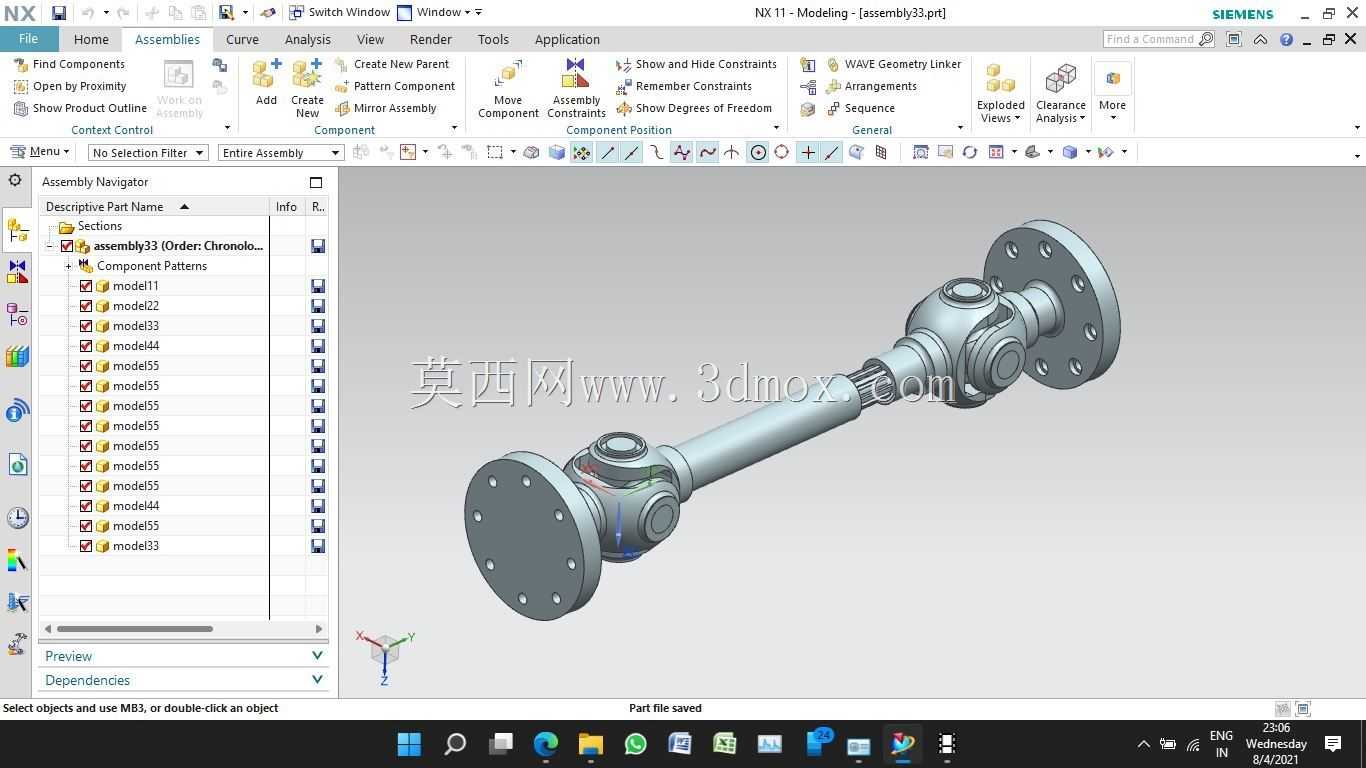

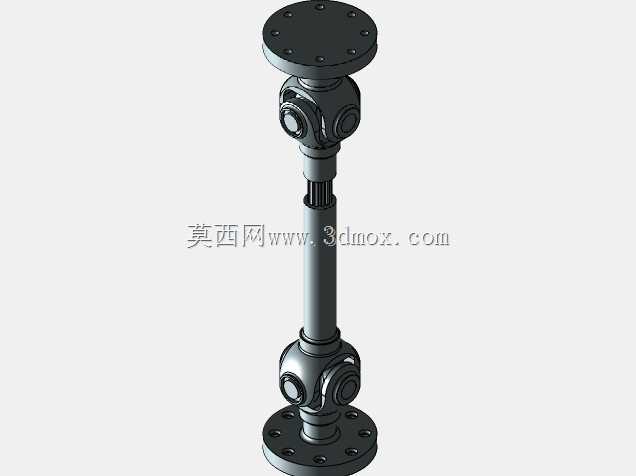

带法兰连接端十字万向传动轴结构

　　这类带双法兰端的十字万向传动轴，核心应用场景覆盖需要补偿两轴间角位移、径向偏移的动力传递工况，常见于工业设备的动力输出端与执行端连接、特种车辆的分动结构、输送线的长距动力接驳场景，区别于刚性联轴器，它能在两轴存在安装偏差、运行中出现相对位移时持续稳定传递扭矩，避免轴系因憋劲产生额外弯曲应力，延长轴承、轴类零件的服役寿命。

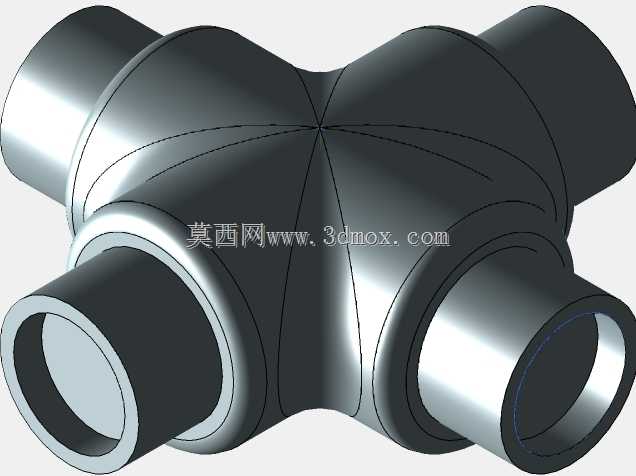

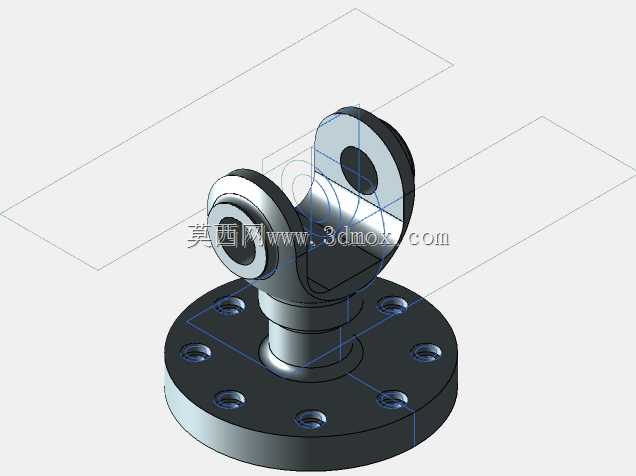

　　从功能特性来看，两端的法兰盘采用圆周均布螺栓孔设计，安装时可直接与对接端的法兰端面贴合锁紧，无需额外加工轴头键槽，适配大扭矩传递的安装需求；中间的十字轴万向节结构，单节可实现最大15°到20°的角向补偿，若采用双节串联布置还能进一步扩大补偿范围，同时保证输入输出端的瞬时转速基本同步，减少传动过程中的速度波动，降低对后端精密执行部件的冲击。

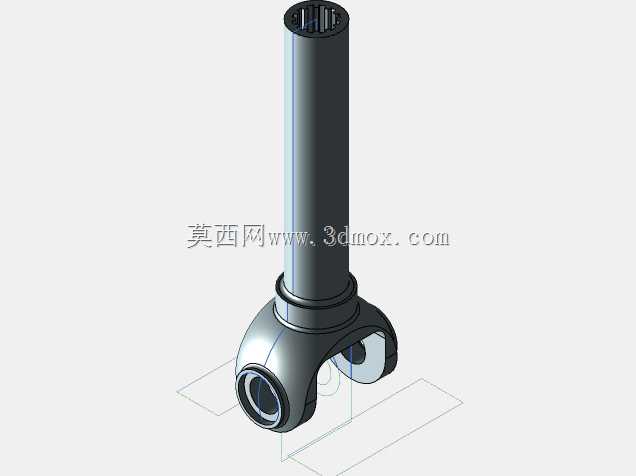

　　设计过程中首先要明确安装边界：两端法兰的止口尺寸需要与对接部件的定位止口严格匹配，保证同轴度初始安装误差控制在允许范围内，法兰盘的厚度、螺栓孔的分度圆直径需要根据额定传递扭矩核算，避免螺栓受剪过载断裂；中间轴杆的直径需要结合传动跨距、临界转速计算，长距传动时还要校核轴的挠度，防止高速运转时出现共振；十字轴的轴颈直径、滚针轴承的选型要匹配接触应力，保证交变载荷下的接触疲劳强度满足寿命要求，万向节的密封结构要预留润滑脂加注空间，避免运行中粉尘、水汽进入轴承配合面造成磨粒磨损。

　　实际选型应用时，还要注意安装时两端万向节的叉面相位需要保持一致，否则会产生附加的交变弯矩，造成轴系振动；轴的总长度要预留轴向窜动的补偿间隙，避免热胀冷缩时轴系承受额外轴向力；法兰连接面的粗糙度要达到Ra3.2以下，保证锁紧后端面摩擦力足够传递扭矩，避免运行中出现法兰面打滑、螺栓松动的问题。这类结构相比花键伸缩式传动轴，法兰连接的装拆效率更高，适合需要频繁维护、对接端为法兰接口的设备场景，在重载传动工况下的可靠性也更优。
