相交轴传动用直齿锥齿轮结构

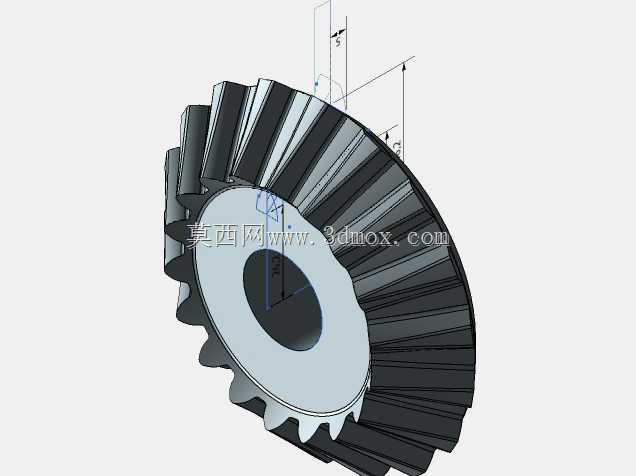

　　在各类需要实现相交轴动力传递的机械结构中，锥齿轮是应用极为广泛的核心传动部件，区别于平行轴传动的圆柱齿轮，这类齿轮的齿面沿节锥面分布，能够适配两轴轴线呈一定夹角的动力换向需求，最常见的安装工况是两轴垂直相交的布局，也可根据设备的空间布局调整轴交角，适配不同的传动走向要求。从结构设计逻辑来看，这类锥齿轮的齿形沿锥面呈放射状分布，轮齿从大端到小端的齿厚、齿高逐步收窄，建模过程中需要严格把控节锥角、齿顶角、根锥角的参数匹配，保证啮合过程中齿面接触轨迹沿齿长方向合理分布，避免出现偏载、齿端应力集中的问题，中心的轴孔与键槽结构需要与配套传动轴的安装尺寸匹配，保证扭矩传递过程中无相对窜动，端面的定位台阶可用于装配时的轴向限位，控制齿轮的安装距，

　　保证配对齿轮的啮合间隙处于合理区间。实际应用场景中，这类锥齿轮常见于机床的进给传动箱、差速机构、小型设备的动力换向单元、工业仪表的传动模组中，在安装空间受限、需要改变动力传递方向的位置，相比蜗轮蜗杆等交错轴传动部件，锥齿轮的传动效率更高，单级传动比适配范围更广，可满足中低速、中等扭矩的传动需求。设计过程中需要重点关注安装边界的约束，齿轮的最大外圆直径、节锥距、轮毂长度需要适配安装腔的内部空间，避免运转过程中与周边结构件发生干涉，轮齿的加工精度等级需要根据应用场景的噪音、传动精度要求调整，用于精密仪表传动的结构需要严格控制齿形误差与齿向误差，保证传动过程中的回差处于允许范围内，用于重载传动的结构则需要适当加大齿根圆角，

　　优化齿面的接触强度，提升部件的抗冲击载荷能力。装配调试环节需要保证两配对齿轮的轴线交点与节锥顶点重合，否则会出现齿面接触不良、运转噪音大、磨损加快的问题，日常维护中需要根据运转工况定期补充润滑脂，减少齿面的磨粒磨损，延长部件的整体使用寿命。
