行星齿轮传动机构三维结构设计

　　这套行星齿轮传动结构，在工业传动场景里的适配性极强，小到精密伺服传动的减速单元，大到重型工程机械的动力分路结构，都能看到同原理结构的应用。和定轴齿轮传动比起来，它能在极小的安装空间里实现大传动比输出，同时多行星轮均分载荷的特性，让整套结构能承受更大的扭矩冲击，不会像单组定轴齿轮那样出现载荷集中在单齿面的问题。

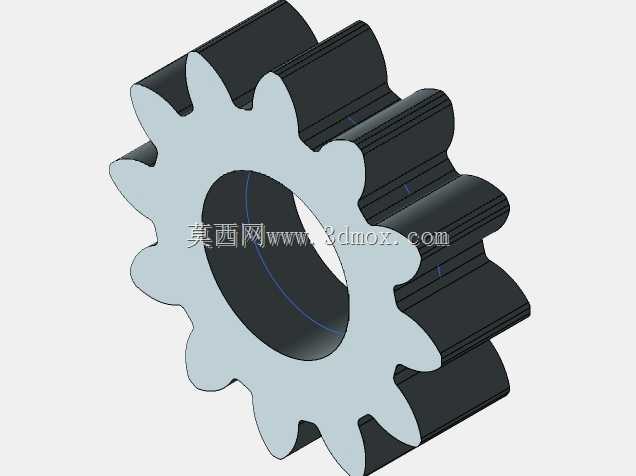

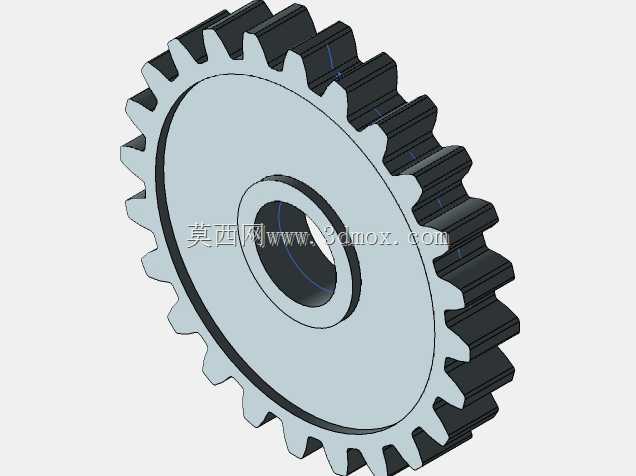

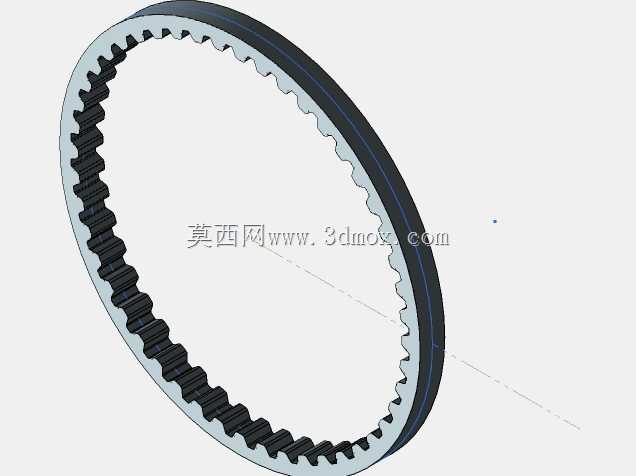

　　从结构设计逻辑来看，整套机构核心由三个部分组成：居中的太阳轮、外侧固定的内齿圈，以及夹在两者之间均匀排布的行星轮。设计时首先要匹配模数与压力角，保证太阳轮、行星轮、内齿圈三者的齿形能正确啮合，不会出现根切或者齿侧间隙过大的问题；行星轮的数量通常根据额定载荷确定，常规轻载场景用3个行星轮均布就能满足要求，重载场景会增加到4-6个，同时要做行星架的动平衡校核，避免高速运转时出现偏心振动。

　　实际选型建模时，安装边界的尺寸约束是首要考虑因素：内齿圈的外径通常作为整套机构的安装基准，需要和安装位的止口尺寸匹配，太阳轮的输入轴孔要和动力输出轴的轴径、键槽规格对应，行星架的输出端连接尺寸也要和后续负载的安装接口对齐。齿宽的选择要结合额定扭矩计算，齿宽过窄会导致齿面接触应力超标，长期运转容易出现点蚀失效，齿宽过宽则会增加不必要的轴向尺寸，还会提升齿向载荷分布不均的风险。

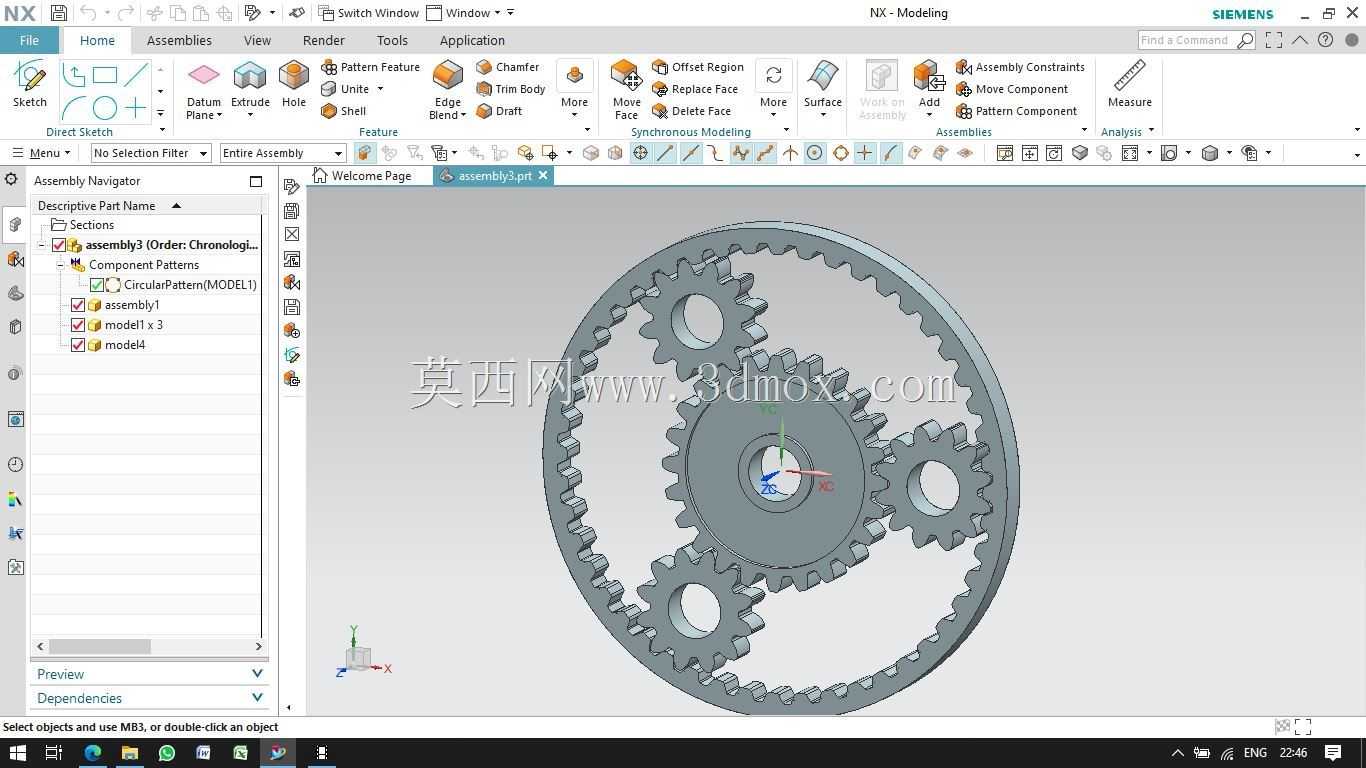

　　建模过程中要特别注意装配约束的合理性：行星轮既要和太阳轮保持正确的啮合中心距，也要和内齿圈的齿面完全贴合，同时行星轮自身的自转、绕太阳轮的公转自由度要保留，不能出现过约束导致的运动干涉。做运动仿真时要验证不同传动比下的运转流畅度，检查齿面是否存在碰撞干涉，行星架的转动是否平稳，有没有卡滞或者传动间隙超标的问题。

　　这类结构在实际使用中，通常搭配润滑脂或者压力润滑油做齿面润滑，安装时要保证输入输出轴的同轴度，避免额外的径向力作用在轴承和齿面上，缩短结构使用寿命。和普通定轴减速结构比，它的同轴输入输出特性也能大幅缩小传动系统的整体体积，很多对安装空间有严格要求的设备，都会优先选用这类行星传动结构来实现减速增扭的功能。
