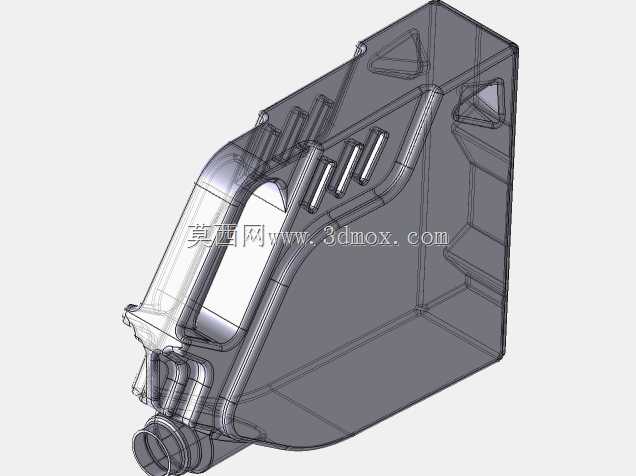

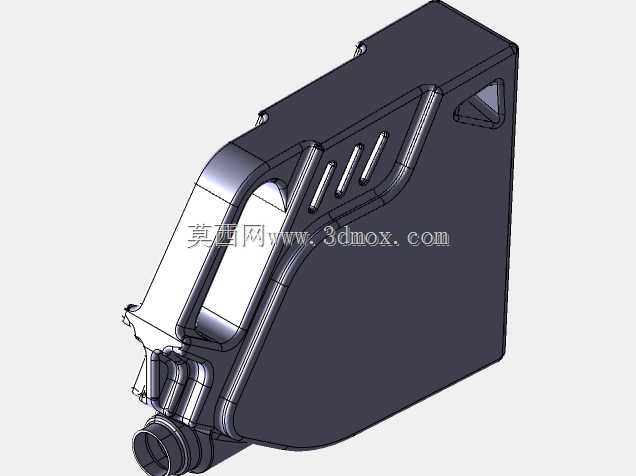

小型储油罐体逆向结构设计方案

　　这款储油罐体的设计，最先要考虑的是小型通用动力设备的配套安装场景，常见于园林机械、小型发电机组、便携作业动力单元的燃油供给环节，核心作用是稳定存储作业所需燃油，同时适配紧凑的设备内部安装空间，避免与周边的动力部件、传动结构、电路走线产生干涉。从结构特性来看，罐体采用一体化吹塑成型的壳体结构，顶部预留的加注口做了加厚凸台设计，可直接匹配标准规格的油箱盖密封结构，加注口的倾斜角度经过反复调整，既能够减少加注燃油时的液体飞溅，也能在设备处于常规作业倾斜角度时，避免燃油从加注口溢出。罐体侧面的加强筋布局并非装饰性设计，每一条筋位的走向都对应壳体受力的薄弱区域，在罐体满载燃油时，能够有效分散壳体侧壁承受的液体静压力，

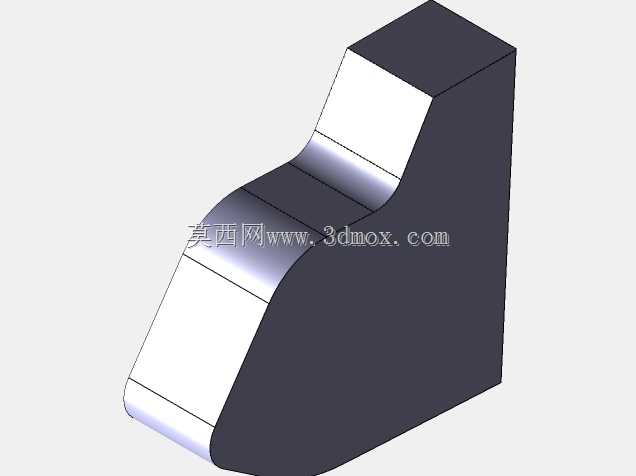

　　避免长期使用出现壳体鼓胀变形的问题，同时筋位的凸起高度也严格控制在安装边界以内，不会额外占用设备内部的装配空间。在逆向建模的过程中，首先通过点云数据采集获取实物的完整外形轮廓，优先锁定安装基准面的位置，也就是罐体底部的平整贴合面，这个面的平面度公差需要控制在合理范围内，保证安装时能够与设备的安装支架完全贴合，避免出现装配应力集中导致的壳体开裂。罐体侧面的异形凹陷结构，一方面是为了避让设备内部的凸起部件，给相邻的线束固定卡扣、管路接头留出足够的安装间隙，另一方面也能在不额外增加安装空间的前提下，提升罐体的实际容积，在紧凑的空间内实现更大的燃油储备量，延长设备单次加注后的连续作业时长。从安装边界来看，

　　罐体的整体外形轮廓做了多处圆角过渡处理，所有外部棱边的圆角半径都不小于3mm，既能够降低成型过程中的应力集中问题，也能避免装配作业时锐边划伤操作人员的手部，或是磨损相邻的燃油管路、电路线束。罐体上部的一体式把手结构，与壳体本体为一体成型结构，把手的握持弧度符合人工操作的施力角度，方便在设备装配、维护过程中单人完成罐体的搬运、对位安装，不需要额外设计吊装或抓取结构，减少了配套零件的数量，也降低了整体装配的复杂度。在内部结构的设计考量上，虽然逆向过程中重点还原外部轮廓，但也预留了内置燃油滤网、油量传感器的安装位置，加注口下方的腔体可直接卡装标准规格的燃油滤网，过滤加注过程中混入的杂质，避免杂质进入供油管路造成喷油嘴堵塞，

　　罐体侧壁的预留安装位可适配浮子式油量传感器，实时反馈罐内的燃油剩余量，方便作业人员及时掌握燃油存量，提前安排加注作业，避免作业过程中出现燃油耗尽停机的问题。整个罐体的壁厚设计遵循均匀过渡的原则，在安装固定点、加注口、把手这些受力较大的区域做了局部加厚处理，既能够保证整体结构强度满足使用要求，也能合理控制罐体的自身重量，减少设备的整体负载。
