Canfield并联关节传动机构

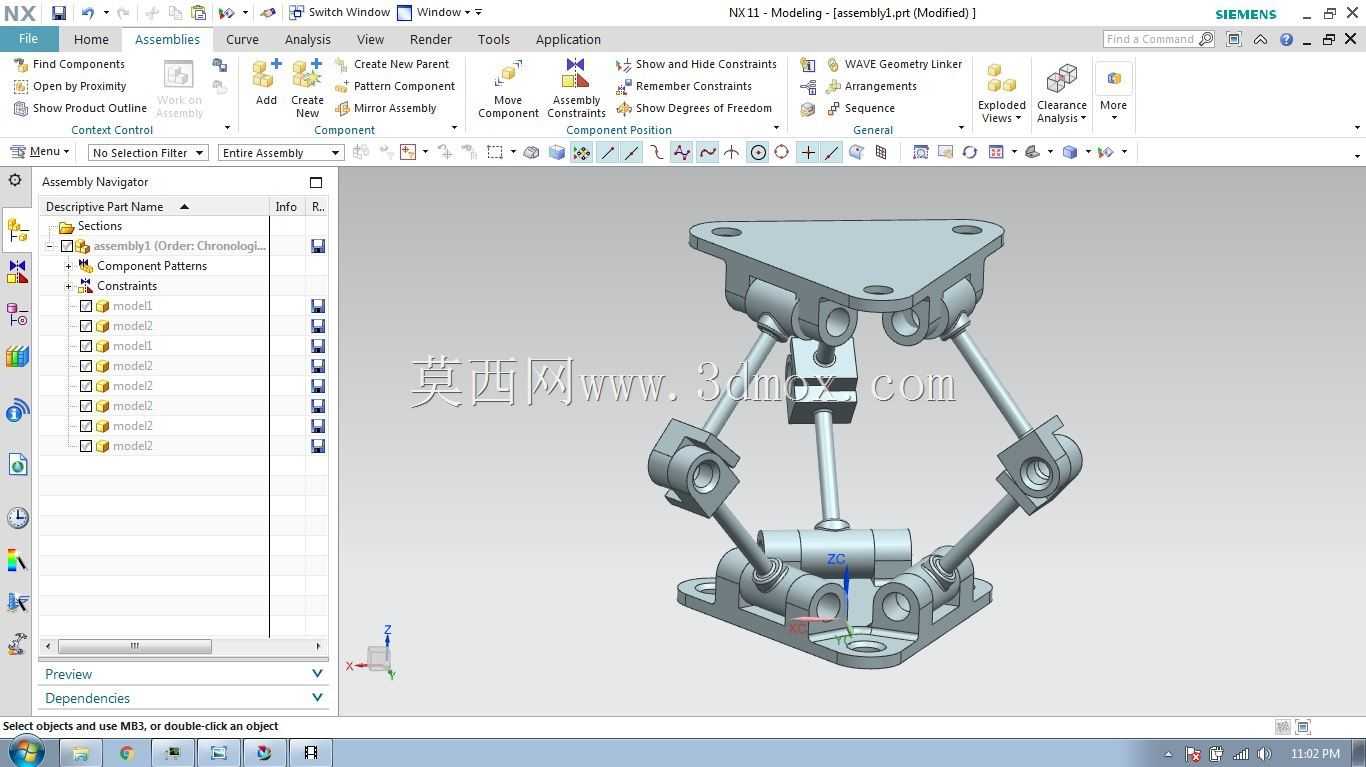

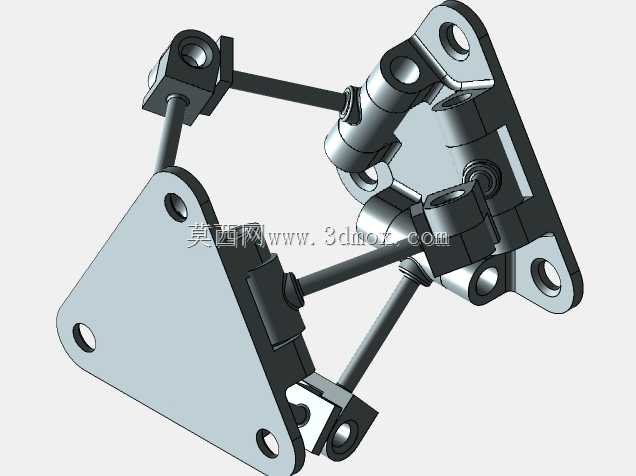

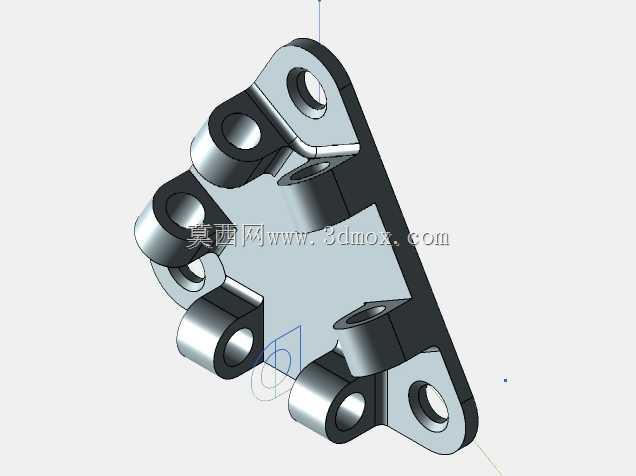

　　这类Canfield关节属于空间并联铰接机构，最早在精密传感位姿调整、微操作执行端有较多落地场景，区别于常规串联关节的累计误差问题，其多支链对称布局的形式，能在有限的安装空间内实现多自由度的角度偏转，同时保持动平台与定平台之间的运动精度，不会出现单轴悬臂结构的刚度不足问题。从结构组成来看，整套机构包含上下两个三角形安装平台，中间通过三组对称布置的铰接支链连接，每组支链都设置了多组转动副，支链之间的铰接点做了同轴度匹配设计，避免运动过程中出现卡滞或过约束问题。设计过程中首先要确定上下平台的铰接点分布半径，这个尺寸直接决定了机构的偏转角范围，通常安装孔位会按照等边三角形排布，方便与外部设备的安装法兰做适配，

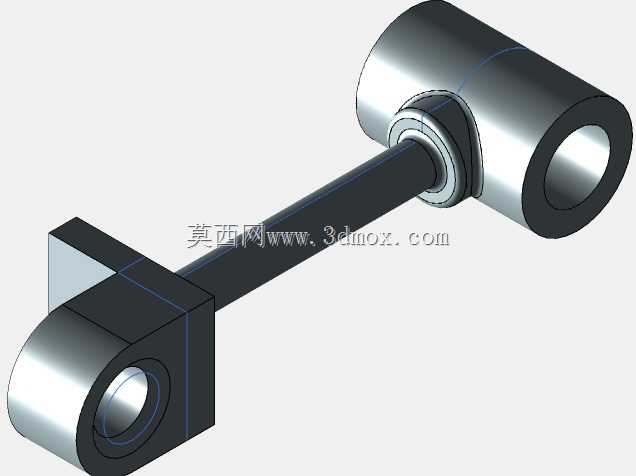

　　上下平台的厚度需要根据支链的受力情况做匹配，避免铰接位置出现应力集中导致的变形。支链部分的杆长尺寸需要做运动学校核，保证动平台在整个偏转行程内，所有转动副都处于合理的转角范围内，不会出现死点位置，铰接位置的配合间隙需要控制在合理区间，既要保证运动的顺滑度，也要避免间隙过大导致的动平台位姿误差。实际应用中，这类机构常被用作精密传感器的位姿调整基座，在光学检测、微装配工位上，可以带动末端的检测元件实现小范围的多自由度角度调整，补偿安装过程中的位置偏差；也可以作为小型操作机械手的腕部结构，在狭小空间内完成定向操作，相比传统的万向节结构，其对称支链的承载能力更强，各个方向的刚度一致性更好，不会出现单方向受力变形过大的问题。安装边界方面，

　　定平台的三个安装孔需要与基座的安装面保持贴合，平面度要求控制在合理范围内，避免安装时强制锁紧导致支链出现初始内应力，影响后续的运动精度；动平台的安装面需要根据末端负载的重量做适配，当负载超过设计阈值时，需要同步校核支链铰接轴的剪切强度，避免长时间负载运行出现铰接轴磨损或变形。整套机构的运动传递路径是通过支链之间的协同转动实现动平台的姿态变化，没有额外的传动零件，结构可靠性更高，维护时只需要定期在铰接位置补充润滑脂，就能保证长期运行的稳定性，在需要紧凑结构、高精度多自由度转动的工位上，这类并联关节的适配性远高于常规的串联铰接结构。
