往复式动力设备用活塞结构三维数模

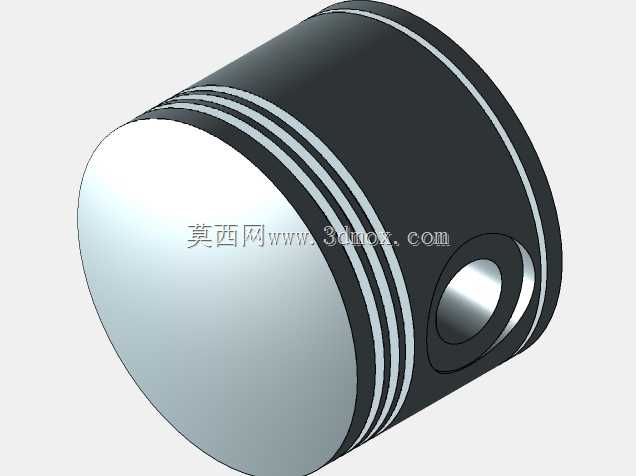

　　这款活塞结构主要适配往复式发动机、往复泵、气体压缩机、液压缸等依靠腔室容积变化实现能量转换或介质输送的设备，是这类设备中直接接触工作介质、完成动力传递与腔室密封的核心运动部件。在实际设备运行过程中，活塞在气缸内腔做高频往复直线运动，头部直接承受燃烧膨胀气体或者受压介质的推力，通过配套的活塞销与连杆、活塞杆构件连接，将直线方向的作用力传递出去，最终转化为曲轴的旋转扭矩或者活塞杆的直线做功输出。从结构设计来看，活塞头部为光滑圆弧过渡的平顶结构，这种形态可以减少工作介质在端面的紊流扰动，降低运动过程中的阻力损失，头部外圆面加工有多道环槽，用于安装活塞环，环槽的宽度、深度以及相邻环槽的间距都经过匹配计算，

　　既保证活塞环安装后有足够的胀缩余量贴合气缸壁，实现可靠的气密封、油密封效果，避免腔室压力泄漏或者润滑介质窜入工作腔，也能通过活塞环将活塞头部积累的热量传导到气缸壁完成散热。活塞裙部设计有贯穿的销孔结构，销孔内部做了高精度的同轴度管控，用于安装活塞销，连接活塞与传动构件，销孔两侧预留有卡环安装位，用于限制活塞销的轴向窜动，避免运动过程中销体脱出刮擦气缸内壁。在安装边界上，活塞的外圆直径与对应气缸的内径保持严格的间隙配合，间隙值根据设备的工作温度、运行转速、材质热膨胀系数做匹配设定，既保证高温工况下活塞受热膨胀后不会在气缸内卡滞，也不会因为间隙过大导致密封失效、工作压力不足。活塞的整体长度需要匹配气缸的有效行程，

　　保证运动到上下止点位置时，既不会碰撞气缸端盖，也能让配气机构或者配流机构的正时动作准确匹配活塞位置，避免出现撞缸或者容积效率下降的问题。在实际选型适配过程中，需要根据设备的额定工作压力、运行转速、工作介质特性匹配活塞的材质与表面处理工艺，高压高转速工况下通常会选用高强度铝合金材质降低往复运动惯量，同时对裙部做耐磨涂层处理，减少与气缸壁的摩擦损耗；液压缸或者高压压缩机用活塞则会根据介质腐蚀性选择对应的材质，调整环槽数量提升密封可靠性。建模过程中对活塞的所有配合面都做了公差标注参考，环槽的侧面粗糙度、销孔的圆柱度都按照实际加工要求做了几何特征还原，能够直接用于后续的工程图生成、装配干涉校验，也可以作为同类产品结构优化的参考基础，帮助设计人员快速完成同系列不同缸径活塞的参数化改型，缩短产品开发周期。
