内燃机主连杆传动结构三维设计

　　在多缸内燃机尤其是V型、星型发动机的动力传递链路中，主连杆是承担核心动力转换的关键受力构件，区别于普通并列连杆的独立布置形式，主连杆需要同时承接活塞往复推力与副连杆的铰接作用力，其结构合理性直接决定动力输出的平顺性与整机运行寿命。从实际应用场景来看，这类主连杆普遍适配大排量星型航空发动机、大功率V型柴油机组，在工作循环中需要承受最高十余吨的爆发压力，同时要应对曲轴旋转带来的交变惯性载荷，因此结构设计阶段需要优先考量应力分布的均匀性，避免局部应力集中引发的疲劳断裂风险。

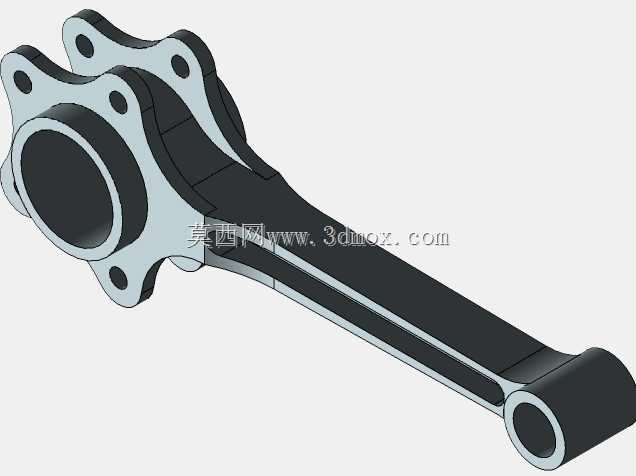

　　从功能特性来看，主连杆的大头端采用多螺栓孔法兰式结构，可直接套装在曲轴曲柄销上，法兰端面均匀分布的六个安装孔能够保证大端盖与杆身的连接刚性，在高转速工况下不会出现连接松动导致的轴颈偏磨问题；杆身采用工字形截面设计，在保证纵向抗弯、抗扭强度的前提下，尽可能降低自身往复运动质量，减少曲轴旋转过程中的惯性力损耗，杆身内部的加强筋沿载荷传递路径布置，能够将活塞端的冲击力平顺传导至大头轴颈位置。小头端采用整体式衬套安装孔，与活塞销配合的部位预留了充足的润滑通道间隙，工作过程中可通过曲轴飞溅的润滑油形成稳定油膜，降低销孔与活塞销的磨损速率。

　　设计过程中需要严格控制安装边界尺寸，大头端的法兰外径需要匹配曲轴箱的内部避让空间，避免连杆往复摆动时与缸体、曲轴平衡块发生运动干涉；杆身的摆动角度需要结合曲轴曲柄半径、活塞行程做运动仿真校核，确保全行程范围内杆身与气缸壁、其他副连杆的最小安全间隙保持在1.5mm以上。小头端的孔径公差需要控制在IT6级精度范围内，与活塞销的配合间隙控制在0.01-0.03mm之间，既保证运转时的灵活度，又避免间隙过大产生的敲击异响。主连杆的大端轴瓦安装位预留了0.05-0.08mm的过盈量，能够保证轴瓦在工作温度升高后不会出现转动、移位问题，同时杆身与大端盖的结合面采用锯齿形定位结构，装配时无需额外定位销即可保证同轴度，大幅提升现场装配效率。在受力薄弱的大小头与杆身过渡位置，采用大圆角平滑过渡设计，圆角半径不小于5mm，可有效分散交变应力，避免长期运行后在过渡位置产生疲劳裂纹。
