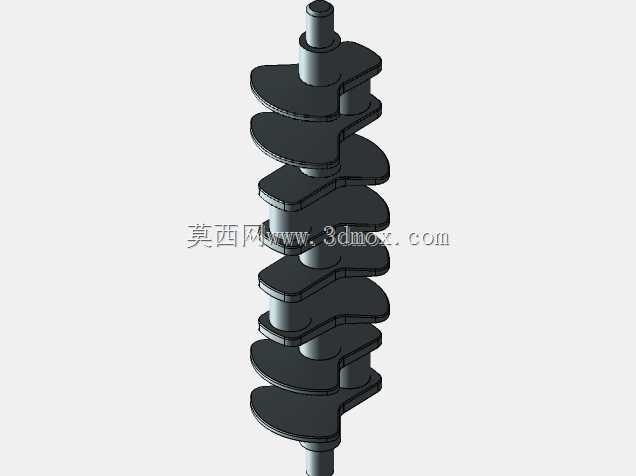

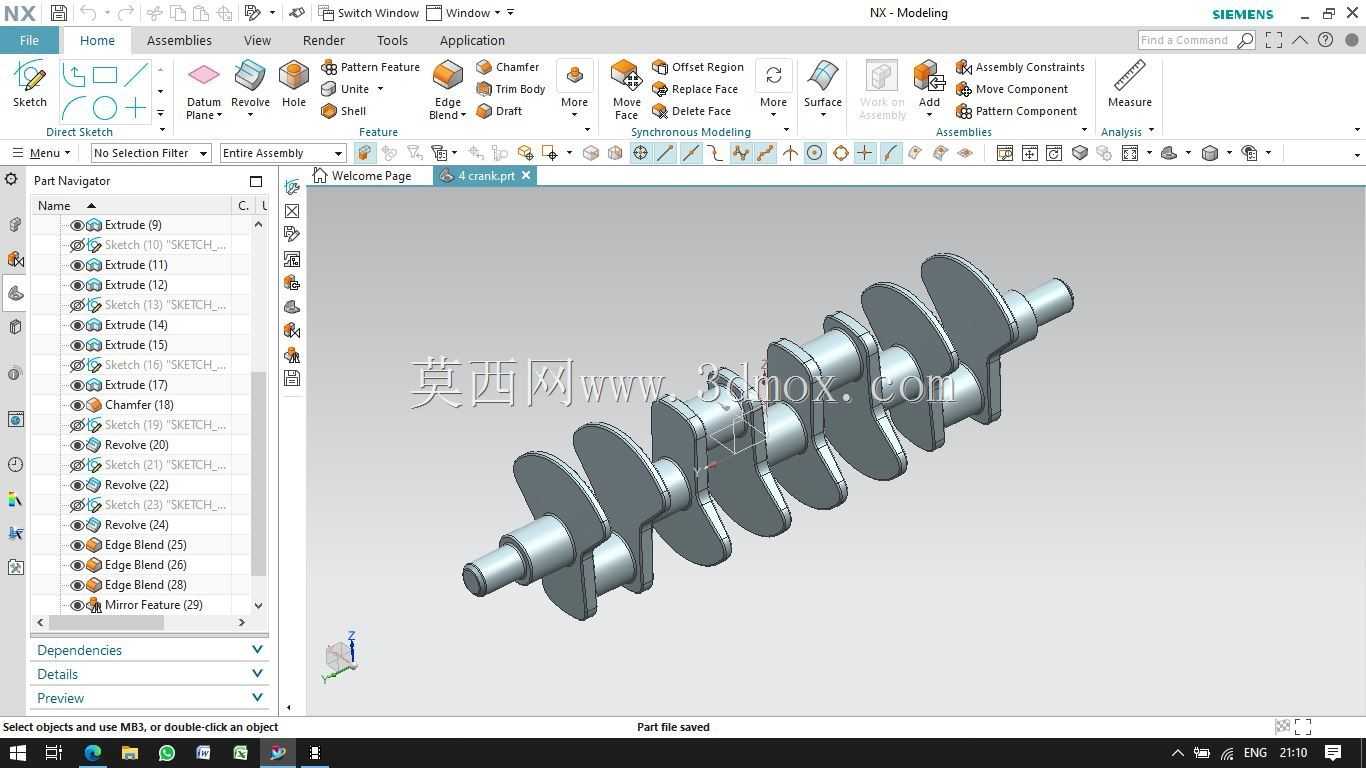

发动机用多曲拐动力传输曲轴结构

　　在往复式动力机械的核心传动链路中，曲轴承担着运动形式转换的核心作用，是动力输出路径上无法替代的关键承载部件。从实际应用场景来看，这类多曲拐结构的曲轴，主要适配直列多缸往复式发动机，覆盖车用动力、小型工业动力机组、固定式发电机组等多个应用场景，同时也可在往复式压缩机类设备中反向使用，将输入的旋转运动转化为活塞的往复压缩动作。

　　从功能特性上看，该曲轴沿轴向依次布置多组曲柄销与主轴颈，相邻曲拐按照预设的相位角排布，匹配对应缸数的做功顺序，保证动力输出的均匀性，避免运转过程中出现过大的扭矩波动。曲柄臂与主轴颈、曲柄销的过渡位置均采用大圆角平滑过渡设计，从结构根源上降低应力集中系数，应对交变载荷下的疲劳失效风险，毕竟曲轴在运转过程中，需要持续承受连杆传递来的周期性燃气爆发冲击力、往复运动惯性力以及旋转离心力的复合作用，过渡区域的应力控制直接决定部件的服役寿命。

　　设计过程中，首先需要匹配对应机型的缸心距确定各主轴颈的轴向位置，保证安装后与缸体主轴承座的同轴度公差符合装配要求，主轴颈的直径尺寸需要满足轴承比压的计算要求，避免运转过程中出现油膜破裂导致的干磨故障。曲柄销的直径与长度尺寸，需要匹配连杆大头的安装尺寸，保证连杆在摆动角度范围内不会与曲柄臂、缸体其他结构发生运动干涉。轴向的定位轴肩尺寸需要与止推片的安装厚度匹配，控制曲轴的轴向窜动量在合理区间，避免窜动过大导致的齿轮啮合偏差、油封偏磨等问题。

　　平衡块的布置与各曲拐的偏心质量一一对应，设计阶段通过质量配平计算，将旋转惯性力与一阶往复惯性力的不平衡量控制在允许范围内，降低设备运转时的整机振动水平。曲轴两端的结构分别适配前端轮系安装与后端飞轮连接，前端的键槽结构用于驱动正时机构、冷却水泵、机油泵等附件，后端的法兰结构与飞轮定位止口配合，保证飞轮安装后的端面跳动符合公差要求，传递输出全部做功扭矩。

　　从安装边界来看，各主轴颈的同轴度、各曲柄销相对于主轴颈的平行度、曲拐相位角的角度公差，都是加工与装配过程中需要严格控制的形位公差项，直接影响整机的运转平顺性与部件可靠性。油道的设计沿主轴颈与曲柄销内部斜向贯通，保证压力机油能够持续输送到各摩擦副表面，建立稳定的润滑油膜，降低运转过程中的摩擦损耗。
