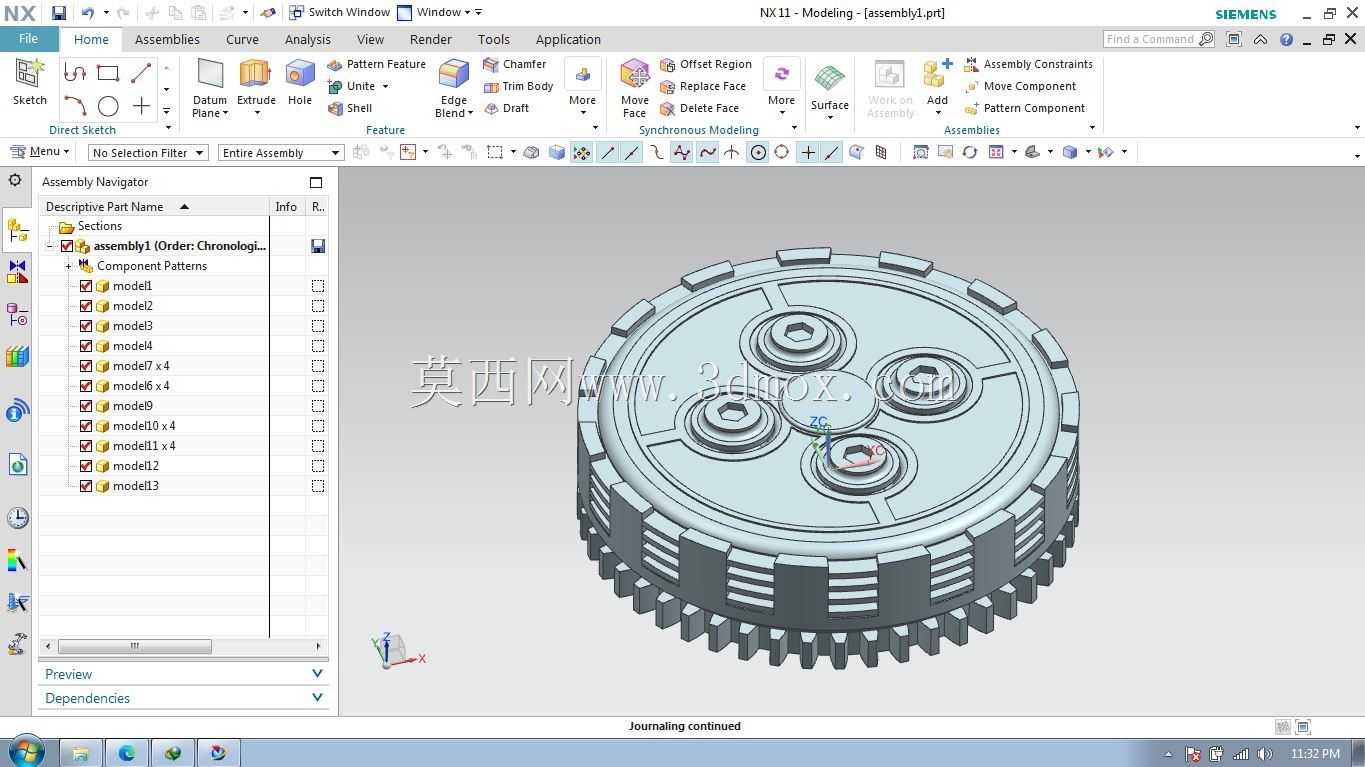

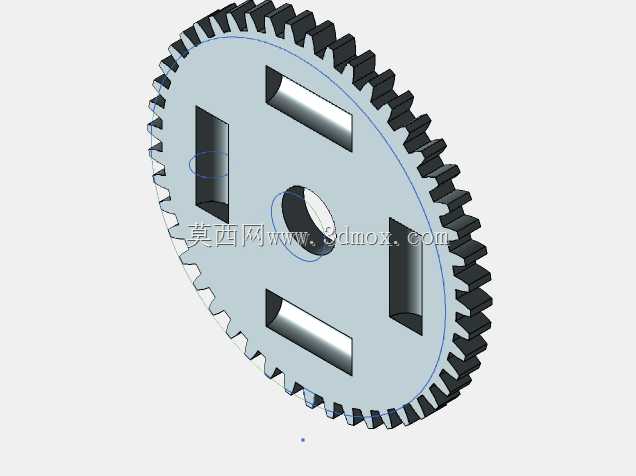

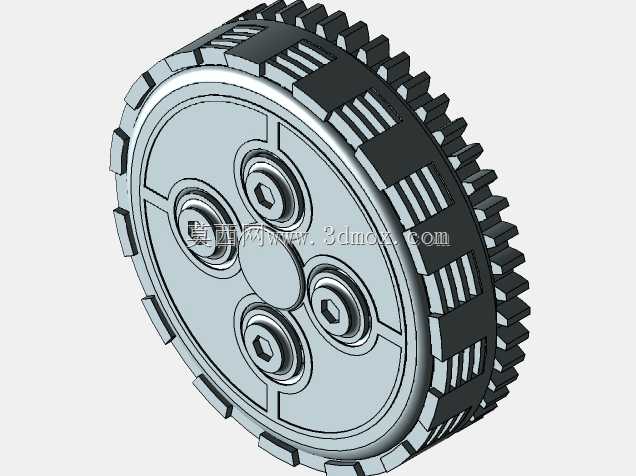

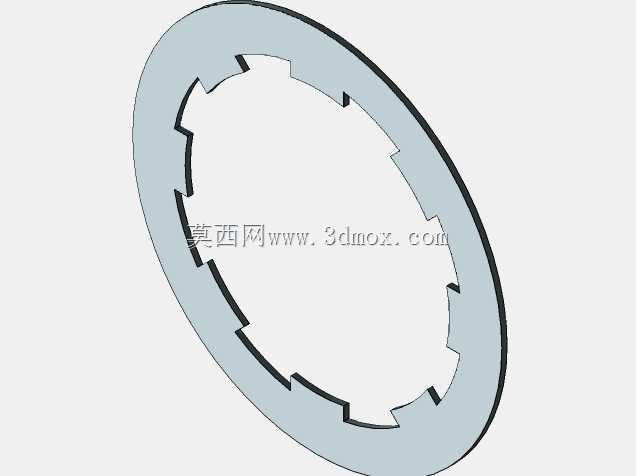

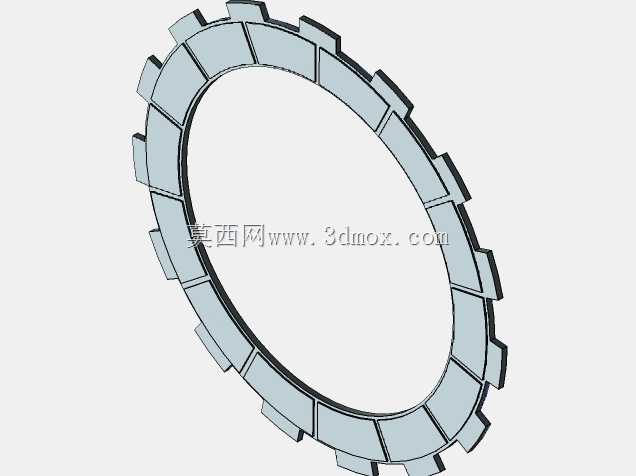

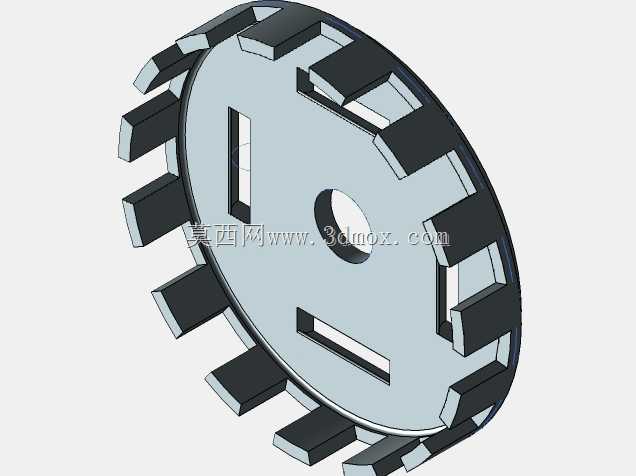

这款离合器片主要适配小排量两轮动力设备的传动系统,在动力传递链路中承担动力接合、切断与扭矩缓冲的核心作用,日常工况下需要频繁承受发动机输出端的交变扭矩冲击,同时在换挡过程中通过摩擦副的滑磨实现转速差平顺过渡,避免传动系统出现硬冲击打齿问题。从结构设计来看,外圈集成的直齿结构并非传统传动齿轮,而是与启动机构啮合的启动齿圈,省去了额外加装启动从动齿轮的安装空间,齿形参数按照启动电机的输出转速与扭矩匹配设计,齿顶做了小倒角处理,避免啮合过程中出现卡滞。片体周向均匀分布的多组摩擦槽是散热与排屑结构,在离合器半联动工况下,摩擦产生的磨屑可以顺着槽道排出,同时槽道形成的空气流道能带走摩擦产生的热量,避免片体温度过高出现摩擦材料烧蚀失效。

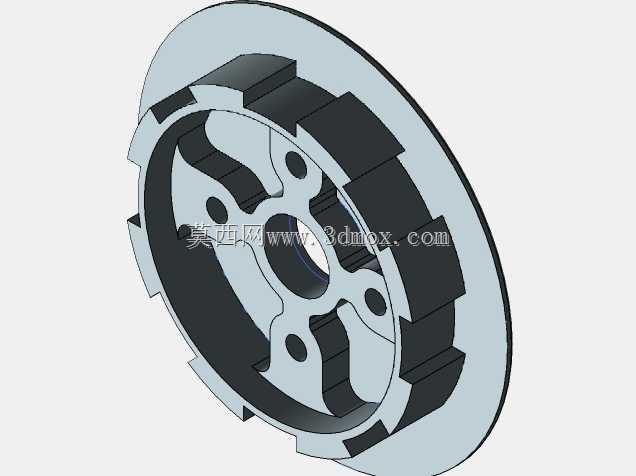

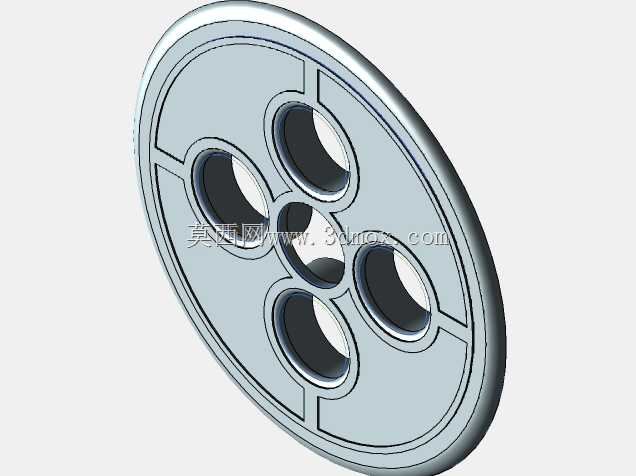

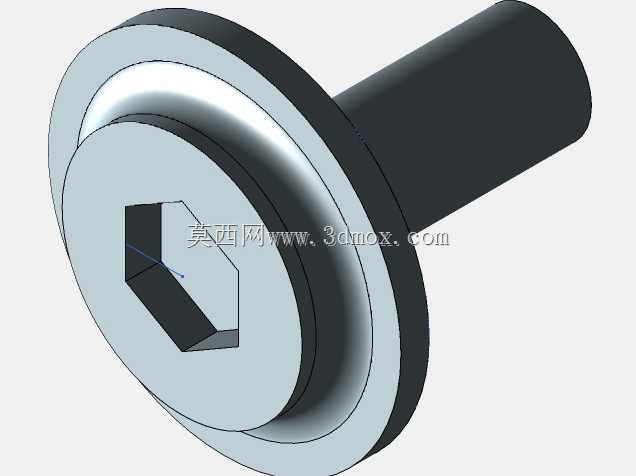

中心区域的四个凸台结构是与离合器中心毂配合的定位安装位,凸台的高度差经过严格校核,安装后与压盘的平行度公差控制在0.02mm以内,保证接合过程中整个摩擦面受力均匀,不会出现偏磨导致的动力传递抖动。设计过程中优先考虑了安装边界的适配性,片体的外径尺寸与离合器壳体的内腔预留了1.2mm的安全间隙,避免高速旋转时片体出现径向窜动剐蹭壳体内壁,中心安装孔的同轴度以齿圈分度圆为基准做了形位公差约束,保证高速旋转时的动平衡性能,减少传动系统的振动。摩擦面的平面度要求控制在0.01mm以内,确保压盘压紧时整个环面的接触面积不低于90%,避免局部压力过大导致摩擦片过早磨损。周向分布的弹性槽结构可以在片体受热膨胀时提供形变余量,

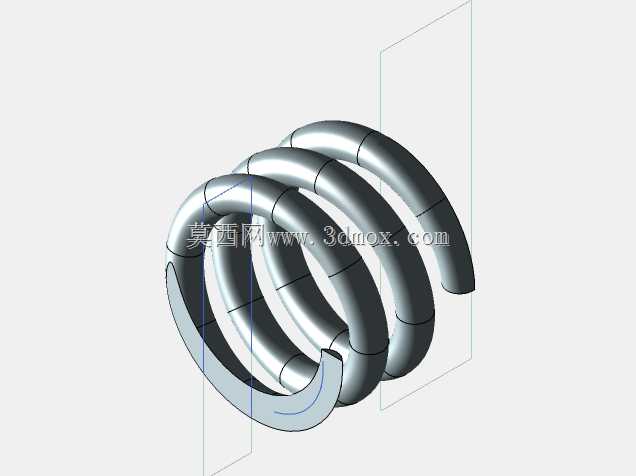

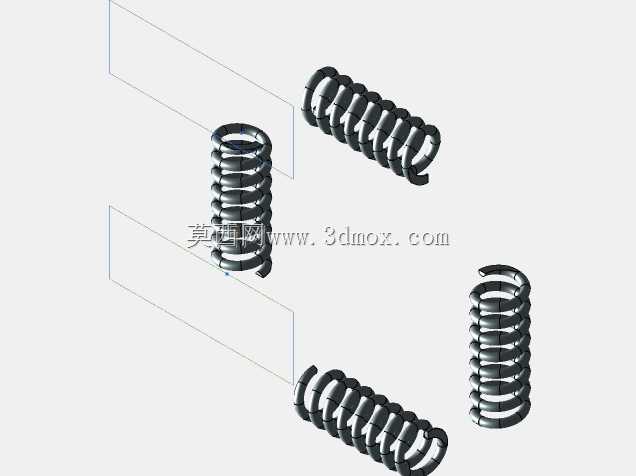

避免高温下片体出现翘曲变形,导致离合器分离不彻底。实际装车工况下,这款离合器片需要匹配对应弹力的离合器弹簧,弹簧的压紧力根据发动机最大输出扭矩做了匹配,保证满负荷传动时不会出现打滑,同时分离时的踏板力控制在合理区间,降低操作强度。片体的基材选用高碳钢材质,表面摩擦层采用耐高温的粉末冶金材料烧结成型,结合强度满足高频率滑磨的使用需求,正常使用工况下的磨损量控制在每千公里0.01mm以内,具备足够的使用寿命。
