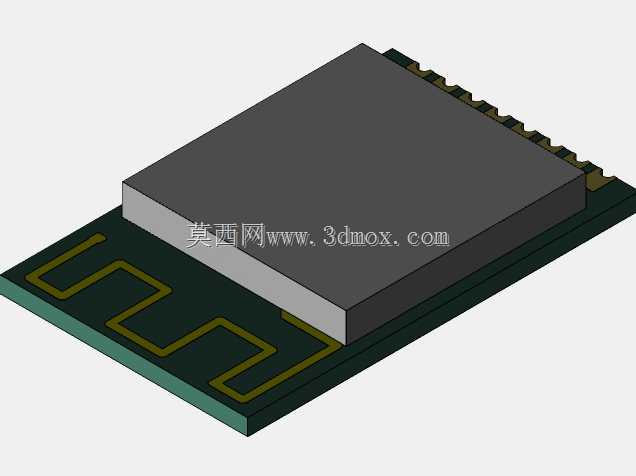

带贴片元件的集成式印刷电路板组件

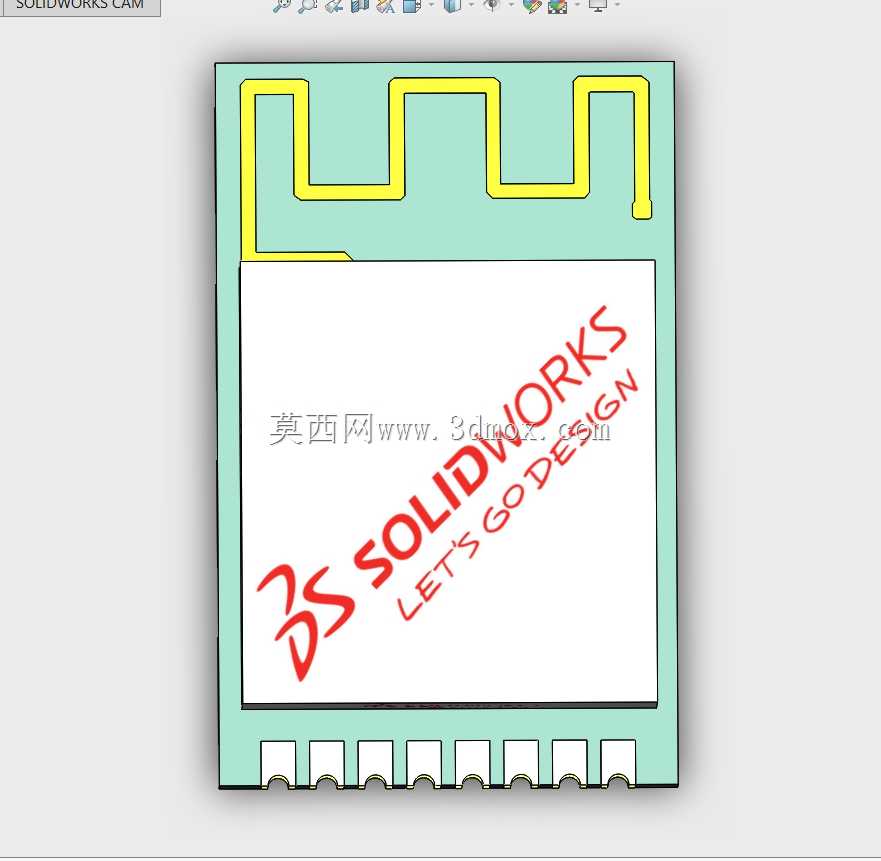

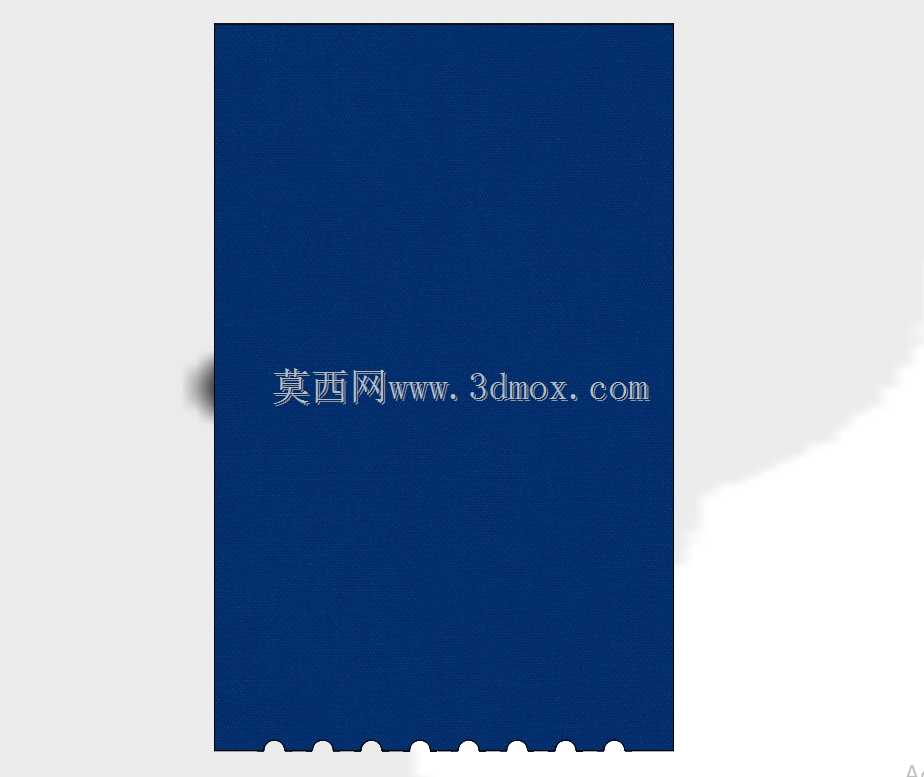

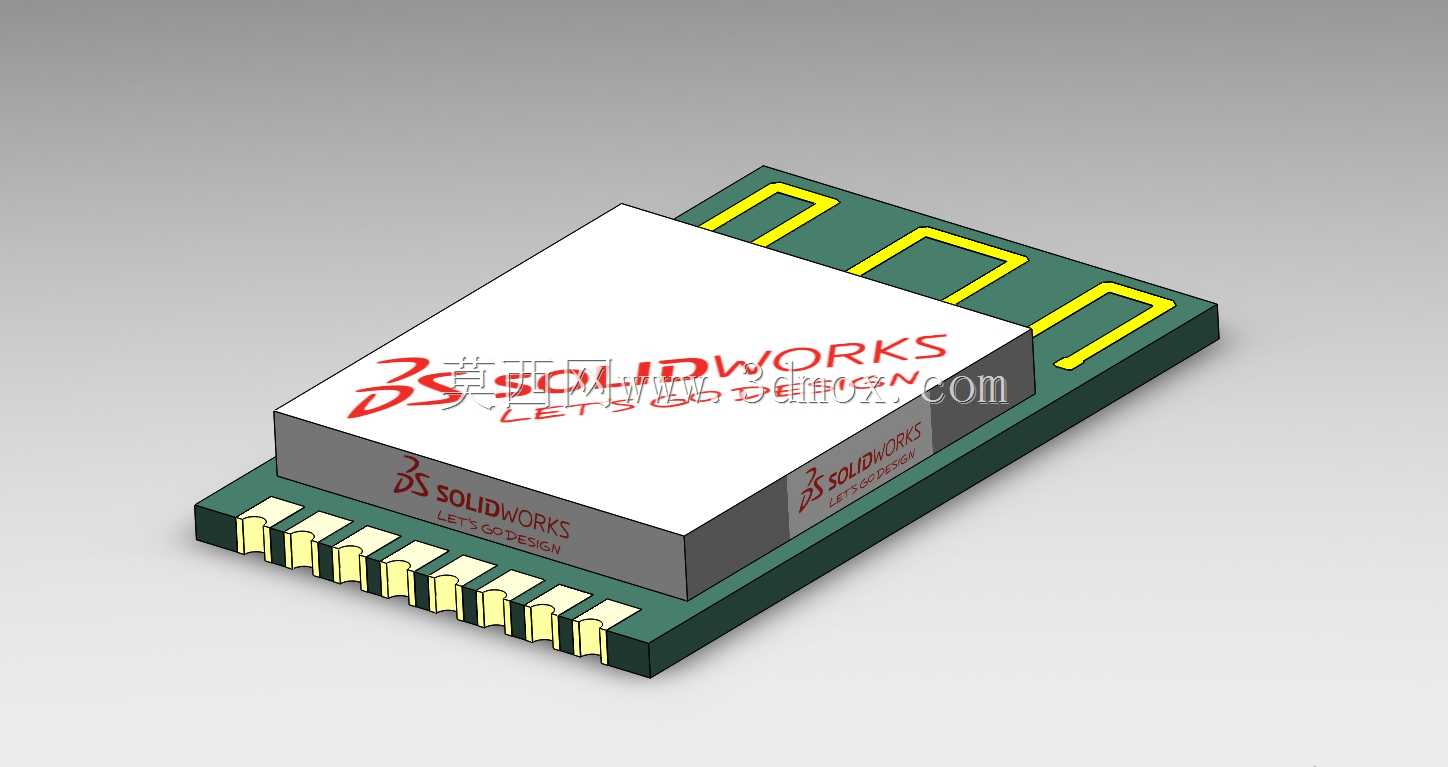

　　这类集成贴片元件的印刷电路板，常作为核心信号处理载体出现在小型化传感检测单元、低功耗无线传输模组、便携工业采集终端内部，承担电信号连通、元件承载、阻抗匹配的核心作用，区别于大尺寸工控主板，这类板卡多面向嵌入式安装场景，对安装边界的尺寸公差、引脚对位精度有极高要求。设计初期需要先梳理板上集成芯片的引脚定义与走线规则，区分高频信号走线、电源走线、接地走线的排布间距，避免信号串扰影响传感数据采集精度，板基采用常规FR-4环氧玻璃布基材，表层阻焊层选用墨绿色，既可以在生产环节降低目视检查的视觉疲劳，也能在长期使用中抵御轻微的潮气、盐雾侵蚀。板卡边缘设置的半孔焊盘与侧边镀金触点，分别对应两种常规安装方式：半孔焊盘用于波峰焊直接贴合在母板表面，

　　不需要额外接插件压缩整体堆叠高度，侧边镀金触点用于插入对应间距的卡槽内，方便后期维护更换，不需要解焊操作。板上集成的主芯片采用塑封贴片封装，设计时在芯片底部预留了散热铺铜区域，不需要额外加装散热片即可满足常规工业工况下的散热需求，芯片周边的阻容元件全部采用0603封装规格，兼顾手工焊接返修的可操作性与板面空间利用率。走线环节严格控制差分走线的等长误差，电源走线宽度根据载流量核算设置为1.2mm，信号走线宽度统一为0.3mm，接地层采用大面积铺铜设计，过孔孔径统一设置为0.3mm，既满足生产制板的最小工艺要求，也避免过孔过大占用过多走线空间。板卡整体外形为矩形，四个边角做了0.5mm的倒角处理，避免安装时边角剐蹭周边结构件，

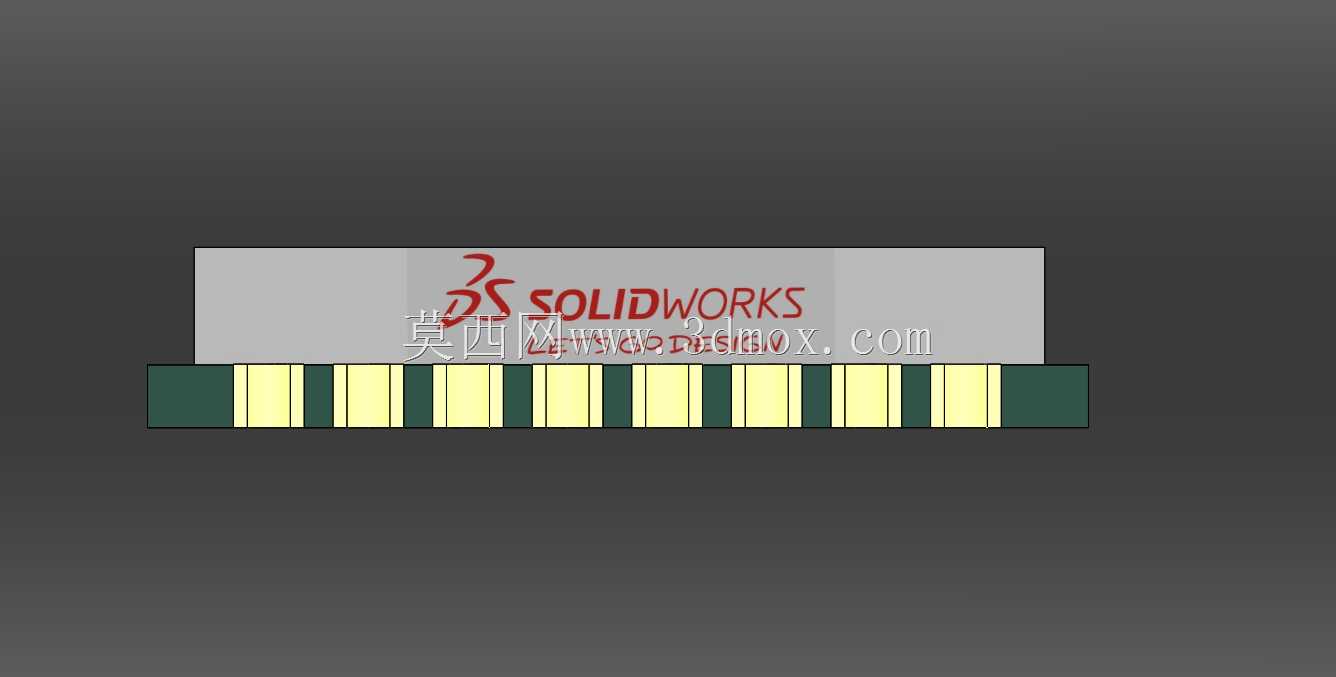

　　安装定位时不需要额外设置定位孔，依靠焊盘与触点的焊接张力即可完成固定，整体安装高度控制在3mm以内，适配内部空间局促的小型传感设备、可穿戴检测装置、微型无线传输节点的安装需求，在结构设计阶段可以直接将该板卡的三维模型导入装配体，提前核对板卡与外壳、电池、天线等周边部件的间隙，避免后期开模后出现元件干涉、安装空间不足的问题，也可以提前模拟走线弯折路径，确认线束连接的操作空间是否满足装配工艺要求。
