工业传动用标准滚子链轮结构设计

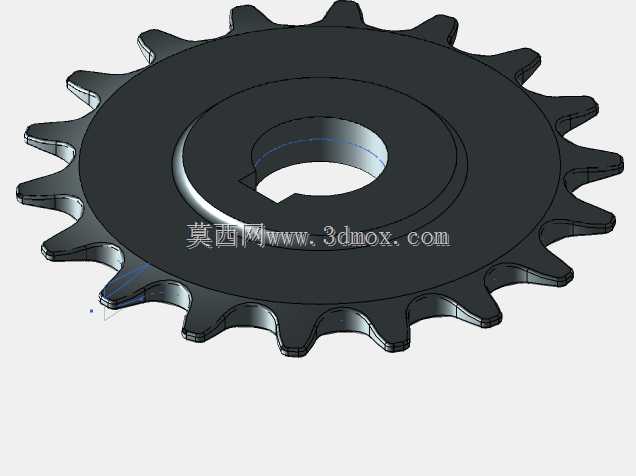

　　在各类工业传动场景中，链传动是长距离、大载荷动力传递的核心方案之一，链轮作为链传动系统的核心啮合部件，其结构设计合理性直接决定整套传动机构的运行寿命、传动效率与噪音水平。这款链轮的设计首先围绕适配标准滚子链条的啮合需求展开，齿形轮廓采用三圆弧一直线的标准齿廓设计，保证链节能平稳啮入啮出，避免啮合过程中出现卡滞、跳齿问题，同时降低啮合冲击带来的齿面磨损。从结构边界来看，链轮中心设置标准通孔作为安装基准，孔位公差按照过渡配合要求设计，可直接与传动轴配合装配，无需额外定制衬套即可满足多数常规传动场景的安装需求；轮体整体采用辐板式结构，在保证轮齿根部抗弯强度的前提下，尽可能削减轮体非受力区域的材料厚度，既降低了零件自身重量，

　　也减少了高速运转时的转动惯量，降低传动系统的启动负载。实际应用中这类链轮覆盖的场景极广，从轻载的自动化输送线、食品包装设备，到中载的农机传动系统、物流分拣设备，再到大载荷的矿山输送设备、工程机械传动机构，都能见到同结构链轮的应用。设计过程中需要重点考量几个核心参数：首先是齿数选择，过少的齿数会增大链传动的动载荷与冲击，过多的齿数则容易出现链条磨损后跳齿脱链的问题，这款链轮的齿数选取兼顾了常规传动比需求与运行平稳性，适配多数1:1到1:3传动比的动力传递场景。其次是齿面硬度设计，常规工况下链轮齿面需要经过表面淬火处理，保证齿面具备足够的耐磨性能，而轮芯部分保留足够韧性，避免冲击载荷下出现轮齿断裂。另外轮齿的节距精度是设计核心控制项，

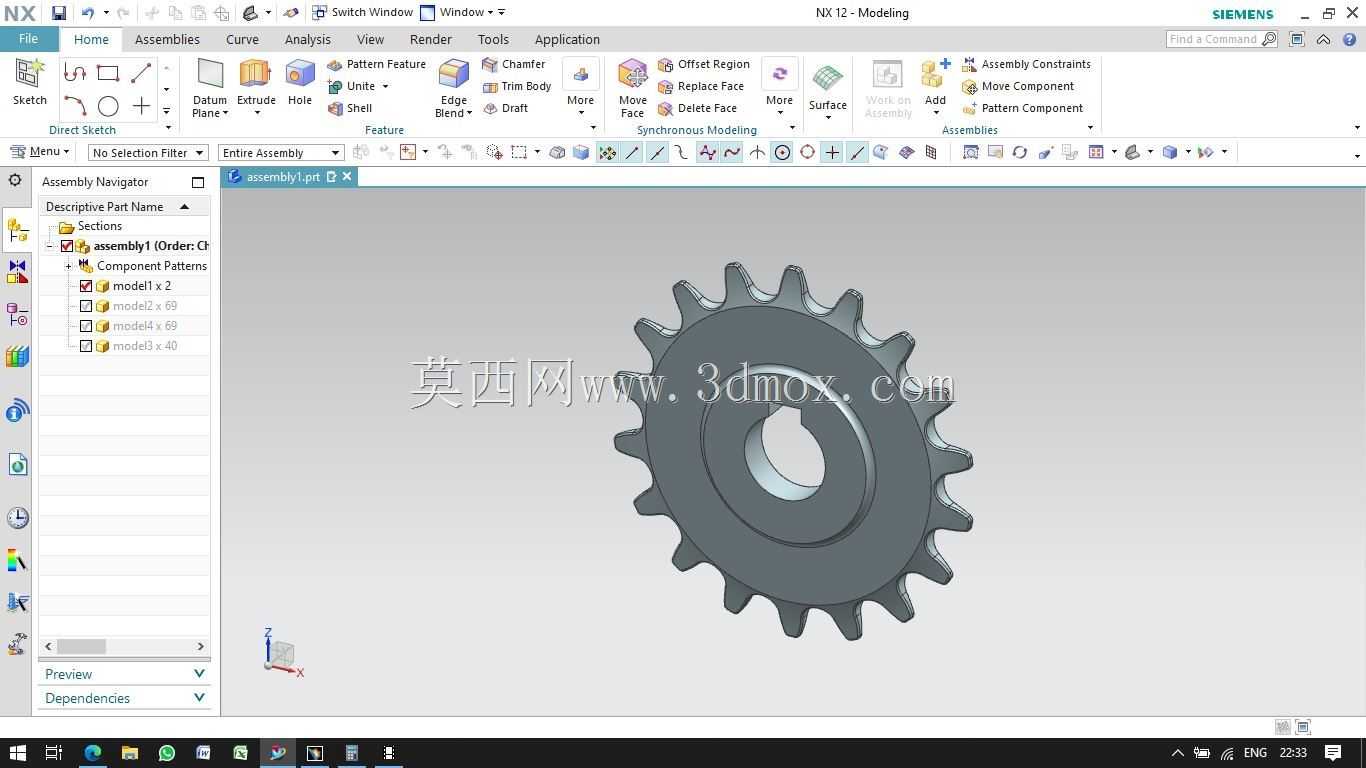

　　节距偏差过大会导致链条受力不均，加速局部链节的磨损，建模过程中需要严格按照所选链条的节距、滚子直径参数计算齿槽位置，保证每个齿槽的分度误差控制在允许范围内。安装层面，链轮装配时需要保证两轴的平行度，同时两链轮的中心平面需处于同一平面，避免链条出现偏磨，这款链轮的端面设计有基准台阶，可作为装配时的找正基准，降低现场安装的调试难度。不同于齿轮的啮合传动，链轮不需要与配对链轮直接接触，所有动力传递都通过链条完成，因此设计时不需要像齿轮副那样严格控制配对件的中心距公差，允许一定范围的中心距调整量，适配链条张紧的调节需求，这也是链传动在长距离传动场景中被广泛应用的核心优势。
