单筒式车辆减震悬挂结构三维设计

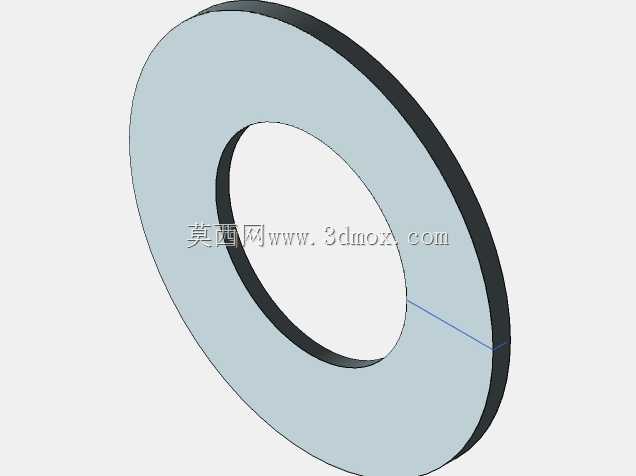

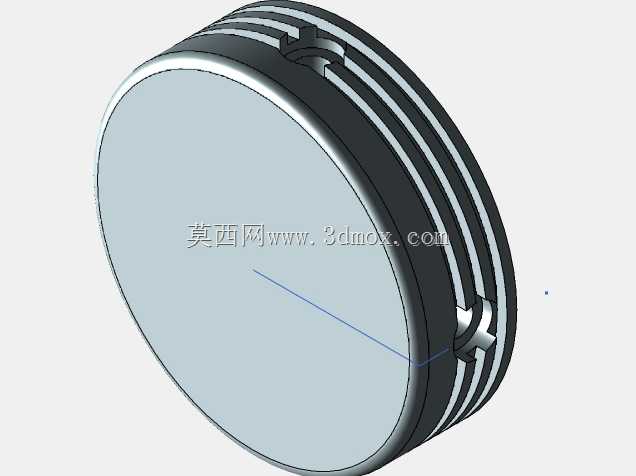

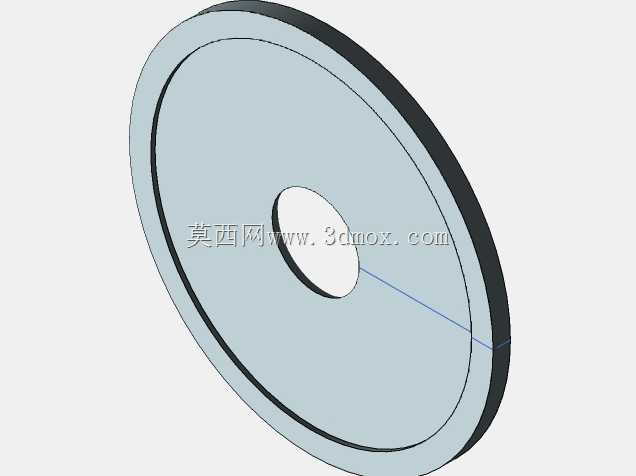

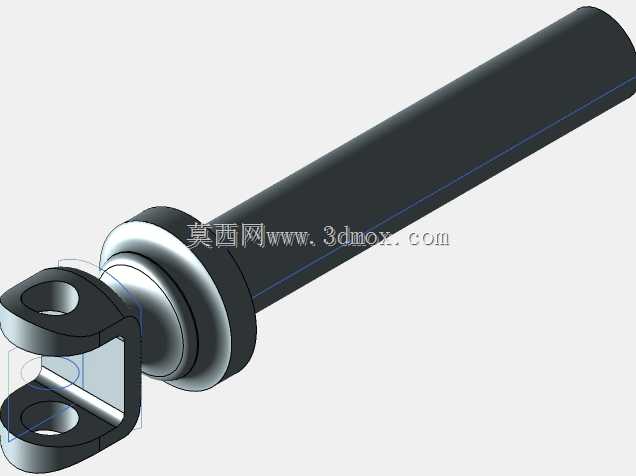

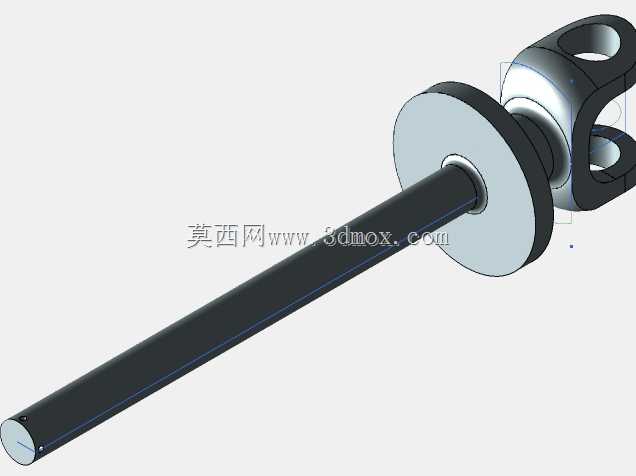

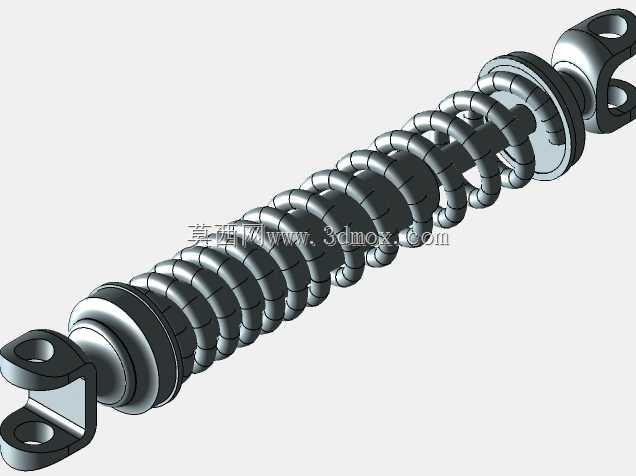

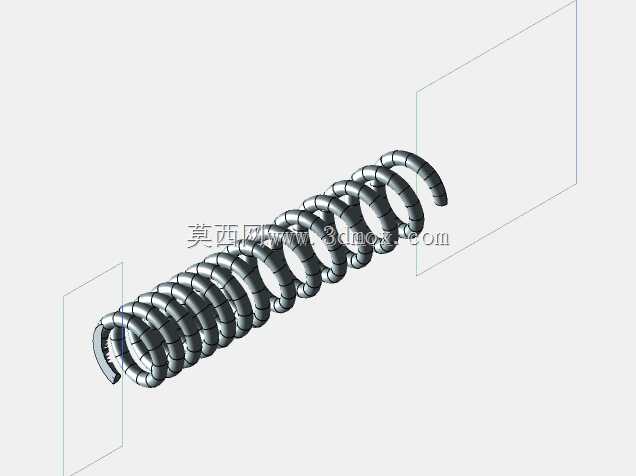

　　这套单悬挂结构主要面向轻型非道路作业车辆、小型乘用代步车的单侧轮组减震场景，核心作用是过滤路面传递到车架的颠簸冲击，同时约束车轮的跳动轨迹，避免轮组在起伏过程中出现横向摆偏，保证轮胎接地面的贴合度。从结构设计逻辑来看，整体采用螺旋弹簧与阻尼筒同轴集成的布局，上下两端的吊耳式安装座分别对应车架侧与转向节侧的铰接点位，安装时无需额外设计导向支架，铰接孔位的同轴度公差控制在0.1mm以内，可避免长期受交变载荷出现铰接位偏磨。设计阶段优先考虑了载荷传递路径的合理性：路面冲击先通过下安装座传递到阻尼筒活塞杆，再经阻尼阀系的节流作用衰减振动能量，同时螺旋弹簧承担主要的垂直支撑载荷，弹簧的节距采用非等距设计，靠近上下安装座的几圈节距更小，

　　在承受大冲击载荷时会先并圈实现刚度渐变，避免弹簧压并瞬间产生刚性冲击。阻尼筒的外筒壁预留了防尘罩的安装卡槽，可适配不同使用场景下的防尘密封需求，防止泥沙进入活塞杆密封件导致漏油失效。从安装边界来看，整体结构的最大伸展长度与压缩行程的比值控制在1.6:1，适配轮组最大跳动量120mm的底盘布局，上下铰接点的中心距在空载状态下的尺寸匹配多数小型车辆的轮拱空间，安装时不需要对原车车架做额外的切割改动。结构上还考虑了侧向力的承载能力，阻尼筒的导向套长度做了加长设计，可抵消车辆转向时产生的侧向分力，避免活塞杆受侧载出现弯曲变形。弹簧的两端都做了磨平处理，磨平圈数不少于1.25圈，保证弹簧安装后端面与安装座的贴合面积不低于弹簧端圈面积的75%，

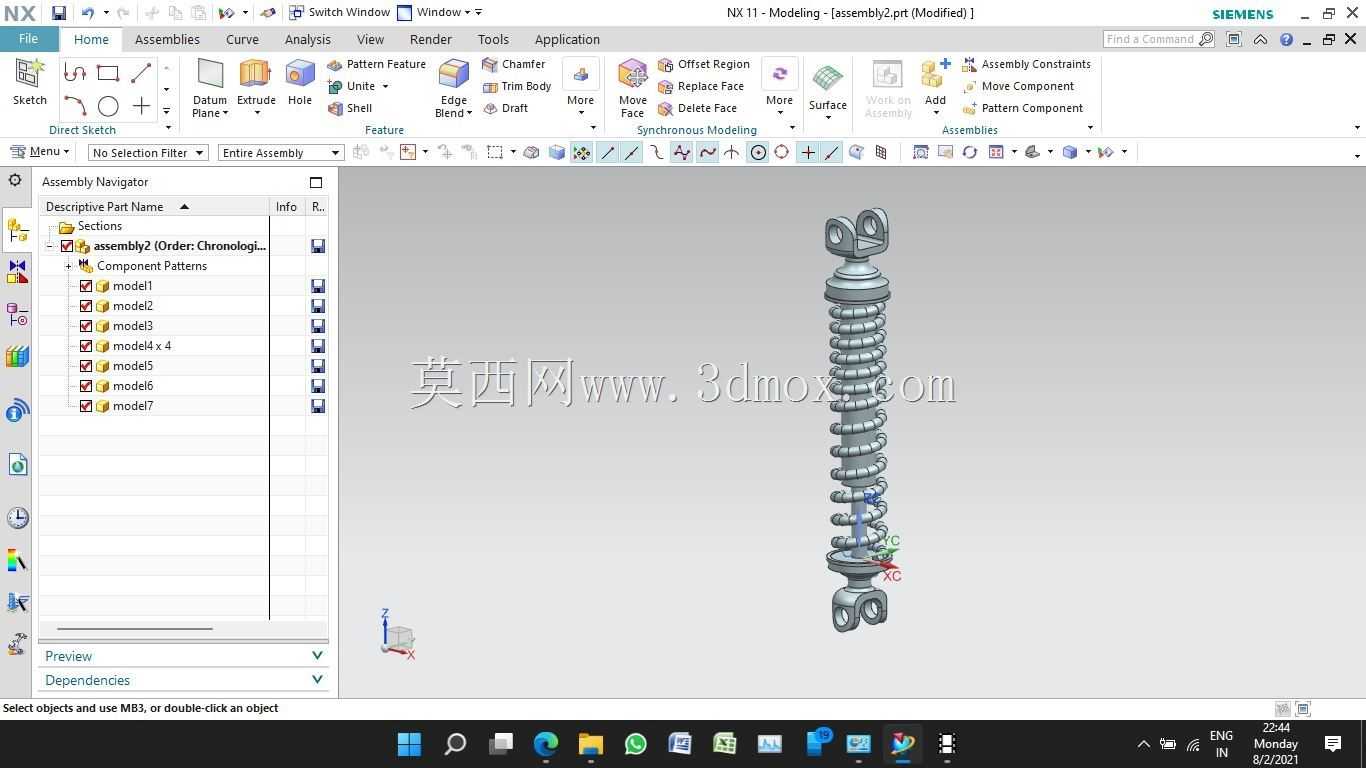

　　避免弹簧受载时出现偏斜。这套结构在实际应用中可根据车辆的整备质量调整弹簧丝径与阻尼阀的孔径参数，不需要改动整体安装尺寸，就能适配不同载荷等级的车型，大幅降低同平台车型的底盘件开发成本。建模过程中所有配合面都预留了合理的装配间隙，铰接位的衬套安装槽尺寸符合通用橡胶衬套的规格，可直接采购标准件完成装配，不需要单独定制非标衬套。
