多法兰线性流体管路连接构件

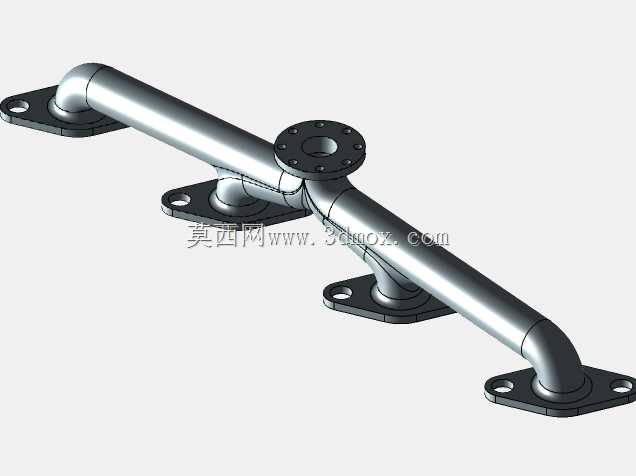

　　这类多法兰线性流形构件，主要应用在流体输送系统的支路分配场景，常见于液压动力单元、气动控制回路、小型工艺流体分配台架中，承担单路输入多路输出的介质导流功能，可在紧凑安装空间内完成多回路管路的集成对接，减少分散管路接头带来的泄漏风险与装配工作量。从结构设计来看，主体采用等径长条形流道布局，沿流道轴向等距布置带安装孔的法兰对接端，每个法兰端面均预留密封件安装沉槽，可适配平垫、O型圈等多种密封形式，满足不同压力等级的管路密封需求。法兰端的安装孔采用对称双孔布局，可直接通过螺栓与对应阀组、执行元件或外接管路法兰锁紧，无需额外加装转接接头，大幅压缩管路系统的整体安装空间。建模过程中优先保证流道内壁的顺滑过渡，

　　各支路与主流道的交接处均做圆角导流处理，避免介质流经时产生紊流、压损增大的问题，同时减少流道死角造成的介质残留，适配洁净度要求较高的流体输送工况。安装边界方面，构件整体沿轴向呈线性排布，各法兰端面与主流道轴线垂直，相邻法兰的中心距保持统一公差范围，可直接适配标准化间距的阀岛、多回路执行组件的安装接口，安装时需保证各法兰对接面的平面度公差，避免锁紧后出现密封面偏斜导致的泄漏。主体壁厚根据常规1.6MPa工作压力做等强度设计，法兰连接处做局部加厚处理，抵消螺栓锁紧时的局部应力，避免长期受压出现法兰变形。这类构件在实际使用中，可根据输送介质的不同选用金属或工程塑料材质，金属材质适配液压油、高压气体等工业介质，

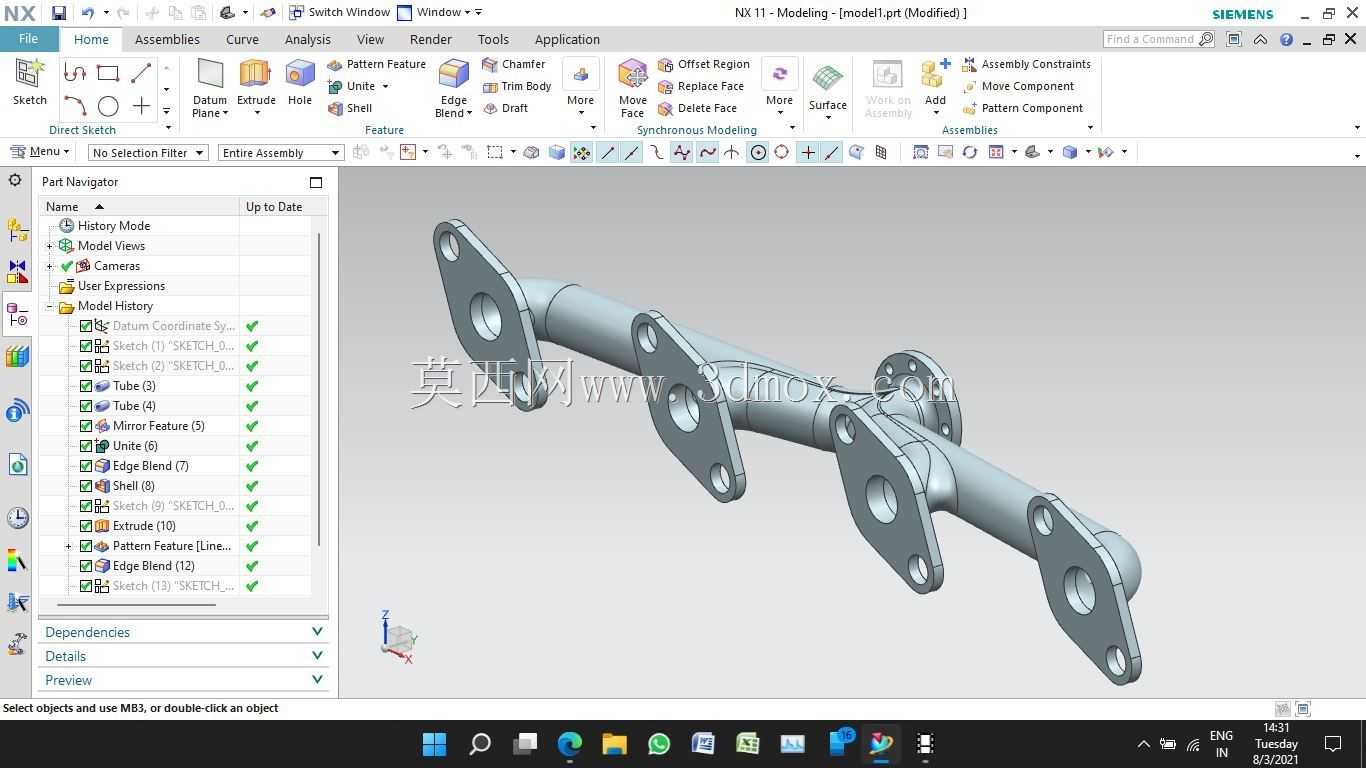

　　工程塑料材质可适配弱腐蚀性流体、净水等场景，整体结构无活动部件，可靠性高，日常维护仅需定期检查法兰密封件的老化情况即可，无需拆解主体结构。建模时同步完成了各安装孔的位置公差、法兰端面的形位公差标注，可直接导出工程图用于机加工或开模生产，流道部分的内壁粗糙度按照流体输送要求做对应设置，模拟实际加工后的表面状态，便于后续做流体仿真验证压损与流速分布。
