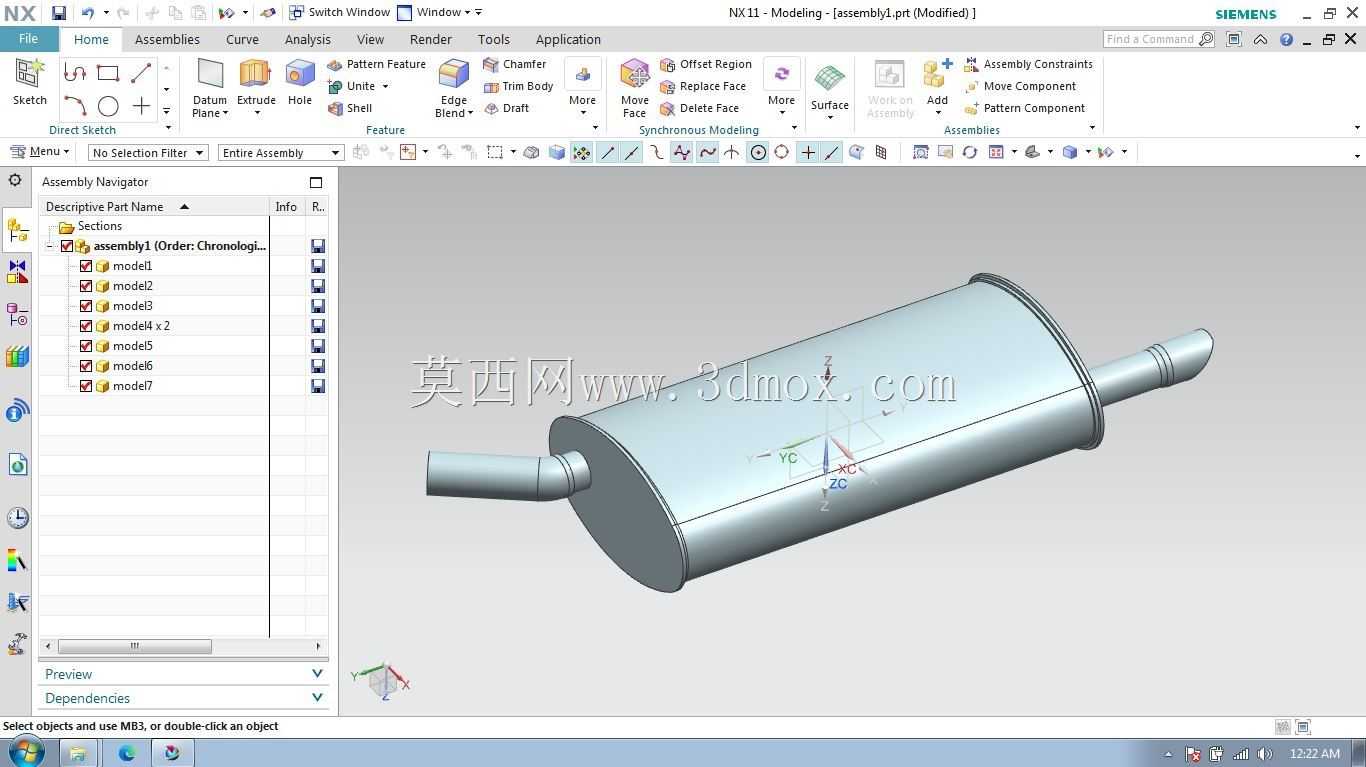

车用排气消声筒体结构三维数模

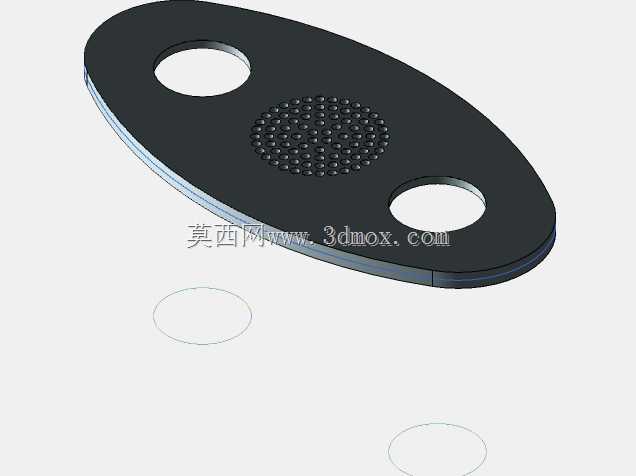

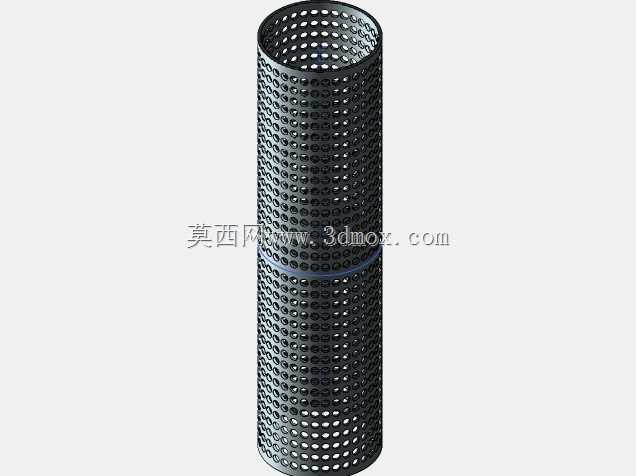

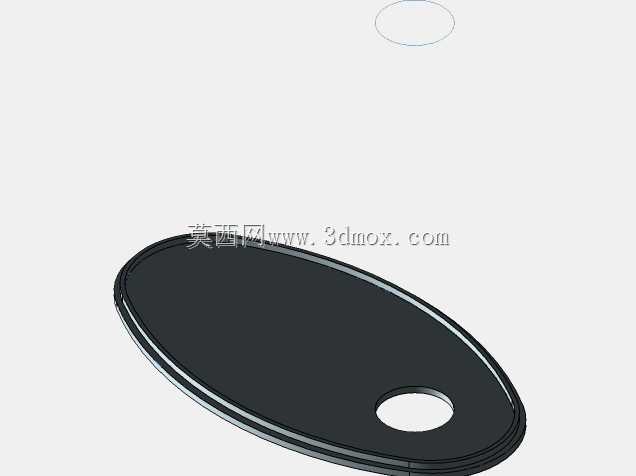

　　这款消声结构主要配套内燃机排气系统使用，覆盖乘用车辆、小型工程机械、通用动力机组的排气末端降噪场景，核心作用是衰减排气过程中产生的中低频脉动噪声，同时引导高温排气顺畅导出，避免排气背压过高影响主机动力输出。从结构设计来看，整体采用横置圆筒式腔体布局，两端采用旋压封端结构减少焊接接缝，降低长期高温工况下的焊缝开裂风险，进出气接口采用同轴异侧布置，进气端对接发动机排气歧管后续的管路，出气端朝向车体外侧或下方，安装时可通过筒体上预留的挂耳点位配合橡胶吊耳固定在车架或机组支架上，预留的安装间隙可规避行车或机组运行过程中的振动干涉。腔体内部采用多腔膨胀共振组合结构，通过不同容积的腔室分隔、穿孔管的孔径与开孔率匹配，

　　针对性抵消排气过程中的特定频段噪声，避免单一膨胀腔结构存在的降噪频段窄、背压波动大的问题，进出气管插入腔体的深度经过匹配计算，保证气流在腔体内完成多次折返、流速衰减的同时，不会产生额外的气流紊流噪声。从安装边界来看，筒体的外径尺寸适配常规紧凑级车型的底盘布置空间，进出气接口的管径匹配主流1.5-2.5L排量内燃机的排气通径，整体长度控制在底盘排气通道的预留安装区间内，不会与底盘的燃油管路、制动管路、护板部件产生空间干涉。建模过程中对筒体的壁厚、端盖的翻边结构、挂耳的折弯强度都做了对应还原，可直接用于排气系统的装配干涉校验、吊耳安装点位的受力仿真，也可作为同类消声产品改型设计的基础数模，调整腔体内部的隔板位置、

　　穿孔参数即可适配不同排量主机的降噪需求，不需要重新搭建整体外部结构框架，能大幅缩短前期方案设计的建模周期。在实际工程应用中，这类结构的消声器需要兼顾降噪效果与排气阻力的平衡，建模时还原的内部流道走向，可直接用于后续的CFD流场仿真，评估不同转速下的排气背压数值，也可结合声学仿真模块验证不同腔体结构的传递损失，避免样件制作阶段出现降噪效果不达标、背压超标的问题。
