弯脚轴向引线半导体二极管结构模型

项目分类:传感器 发布时间:2022-03-28 ID:597117
  • 弯脚轴向引线半导体二极管结构模型
  • 弯脚轴向引线半导体二极管结构模型

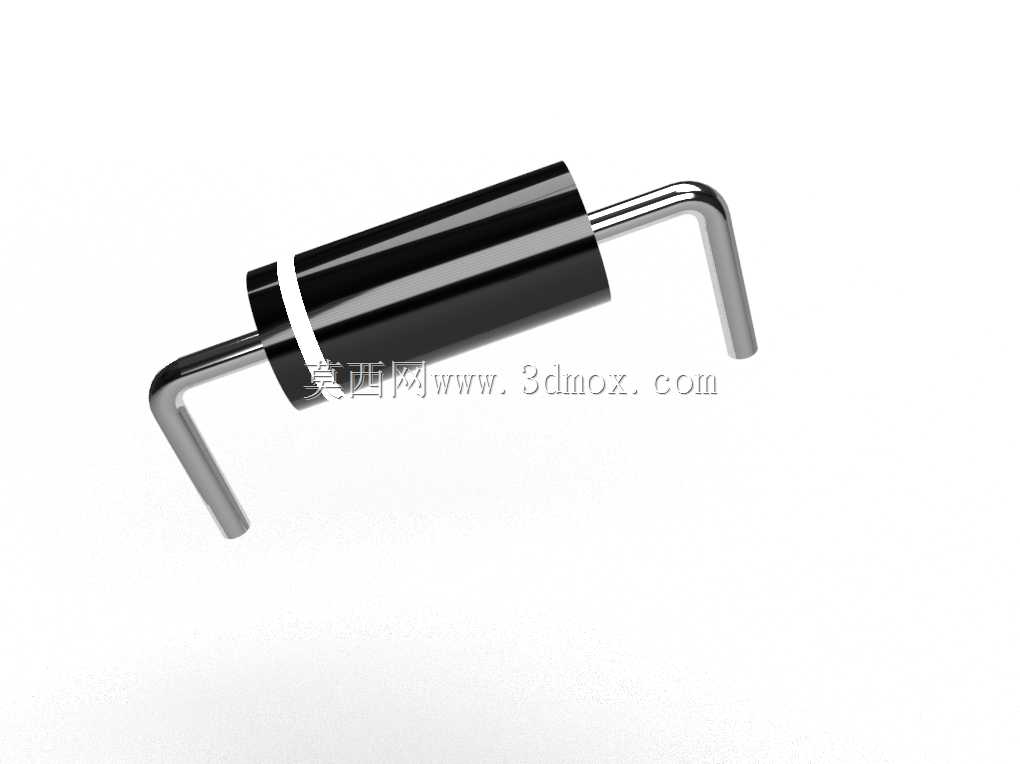

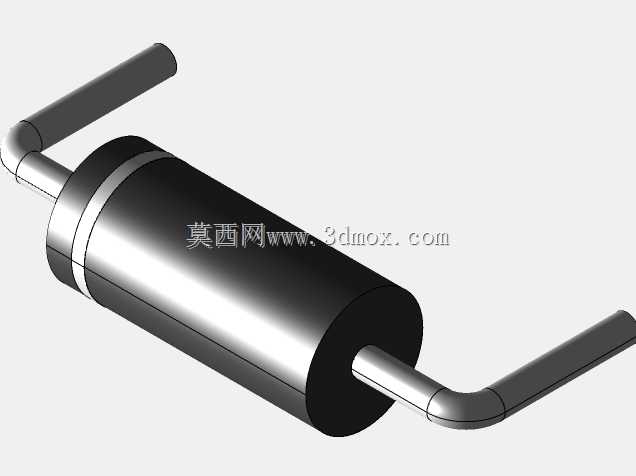

  日常做消费类电子控制板、工业传感变送板的PCB布局时,轴向引线二极管的引脚成型尺寸是很容易被忽略的细节,很多新手工程师直接调用标准直插二极管封装,忽略实际生产中引脚弯折的高度、弯折半径、引脚伸出长度对波峰焊良率、板间净空的影响,这个模型还原的就是预成型弯脚轴向二极管的实际结构,能直接导入PCB装配仿真环节做干涉校验。从结构细节来看,模型完整还原了黑色环氧封装本体的圆柱形态,两端金属引线的弯折处做了符合实际加工工艺的圆角过渡,没有出现直角弯折这类不符合五金冲压成型逻辑的错误,引线的直径、本体的长度与直径比例,都参照常规小功率整流二极管的实际尺寸做了等比例还原,封装本体表面的哑光质感、金属引线的金属光泽区分也做了对应表现,

  能直接用于产品爆炸图、装配示意的渲染输出。实际选型应用中,这类弯脚成型的轴向二极管多用于板内空间局促的场景,比如超薄型传感变送器、小型化电源模块内部,直脚二极管需要人工弯折引脚才能贴板焊接,一致性差容易出现引脚应力拉扯封装本体导致密封性下降的问题,预成型弯脚的器件可以直接贴装,引脚弯折高度统一,焊接后本体与PCB板面的间隙控制在1-2mm,既满足波峰焊的助焊剂流动要求,也能避免本体直接贴板导致的散热不畅、焊接应力集中问题。建模过程中需要特别注意引脚的定位基准,两个弯折引脚的末端中心距要匹配PCB封装的焊盘间距,弯折段的水平长度要预留足够的安装公差,避免实际装配时出现引脚无法插入焊盘的问题,

  同时封装本体两端的金属封接端要和引线做同轴配合,还原实际器件的封接结构,不能出现引线偏心的低级错误。这类小功率二极管在电路中承担整流、续流、反向保护的作用,在传感器信号调理电路、电源输入回路中应用极广,准确的三维模型能在设计阶段就排查出器件与周边高大电容、接线端子的空间干涉问题,减少打样后的改板次数,尤其是做多层堆叠结构的小型化设备时,每个元器件的实际安装高度、引脚占位都需要精准匹配,这类细节模型的精度直接影响整体结构设计的可靠性。
