ESP8266无线通信模块结构设计

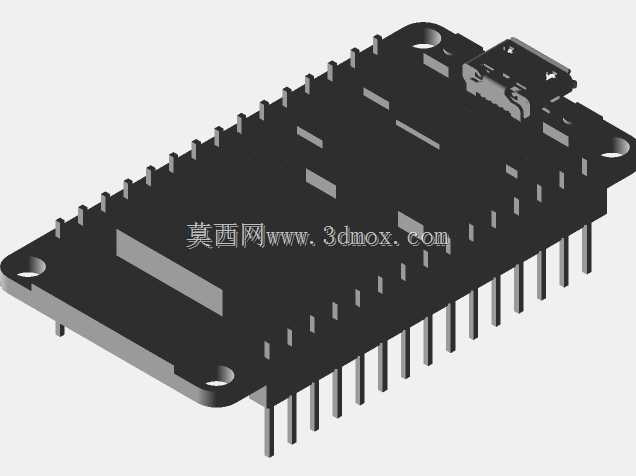

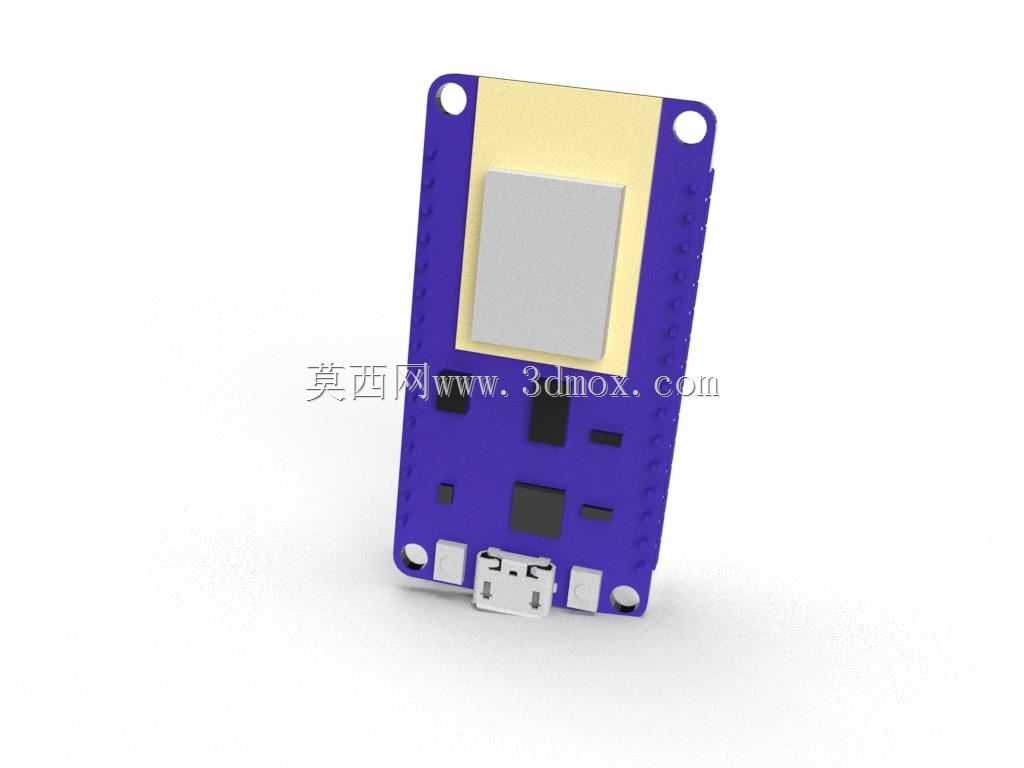

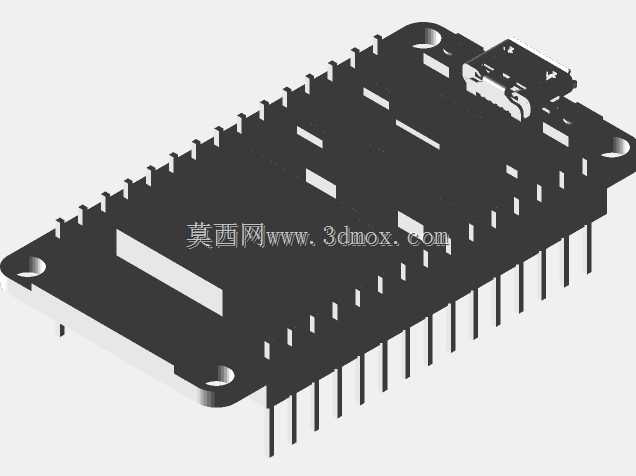

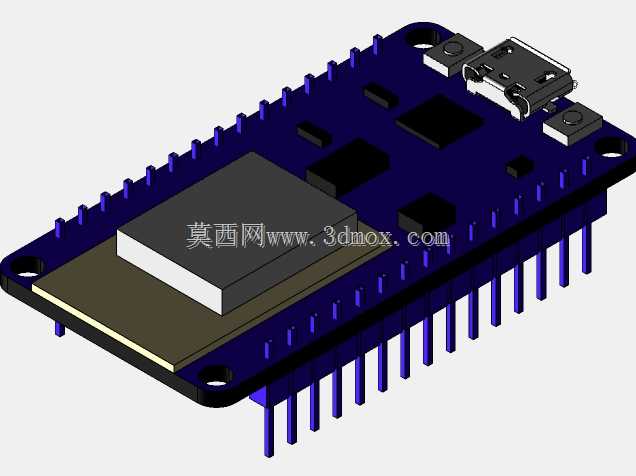

　　这款ESP8266模块的结构设计，充分考虑了嵌入式开发场景下的安装与使用需求，整体采用长条形PCB板型布局，板体四角预留标准安装孔位，可直接通过M2螺丝固定在各类设备的主控舱内，也能配合排针座直接插装在面包板或定制载板上，适配物联网终端、智能传感节点、小型无线控制装置等多种设备的集成需求。板载核心通信芯片区域做了局部覆铜屏蔽处理，边缘预留的半孔焊盘可直接焊接外接天线，也能通过板载的陶瓷天线实现短距离无线信号收发，无需额外布设射频走线就能满足多数室内场景的通信覆盖要求。接口端集成了标准Micro USB供电与串口通信接口，无需额外转接模块就能直接连接电脑完成固件烧录与参数调试，板上排布的电源指示灯、通信状态指示灯采用低角度贴装设计，

　　不会额外增加板体整体厚度，安装在狭窄设备舱内也能直观观察模块运行状态。设计过程中对板上元件的排布做了充分的高度管控，最高元件高度控制在6mm以内，板体整体厚度仅1.6mm，安装时所需的预留空间极小，可嵌入到智能插座、环境监测终端、小型遥控装置等内部空间局促的设备中。模块两侧的IO引脚采用标准2.54mm间距排针布局，兼容市面上通用的杜邦线连接方式，也能直接匹配各类扩展板的接口定义，做二次开发时无需重新设计转接电路。在结构强度设计上，PCB板采用FR-4基材，接口位置做了局部加厚焊盘处理，频繁插拔USB接口也不会出现焊盘脱落的问题，安装孔位周边做了露铜加固，螺丝锁紧时不会造成板体开裂。射频区域的元件布局避开了金属安装件的遮挡范围，安装时即使靠近金属结构件，也能保证无线信号的收发稳定性，电源输入端预留了滤波电容的安装位置，可适配不同纹波水平的供电场景，避免电源干扰造成的通信断连问题。
