晶体管式水位指示电路板结构设计

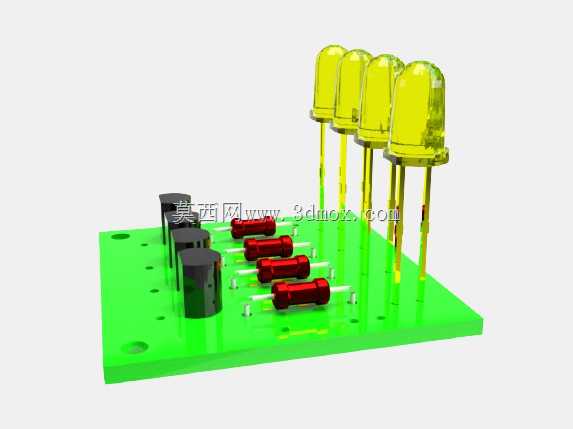

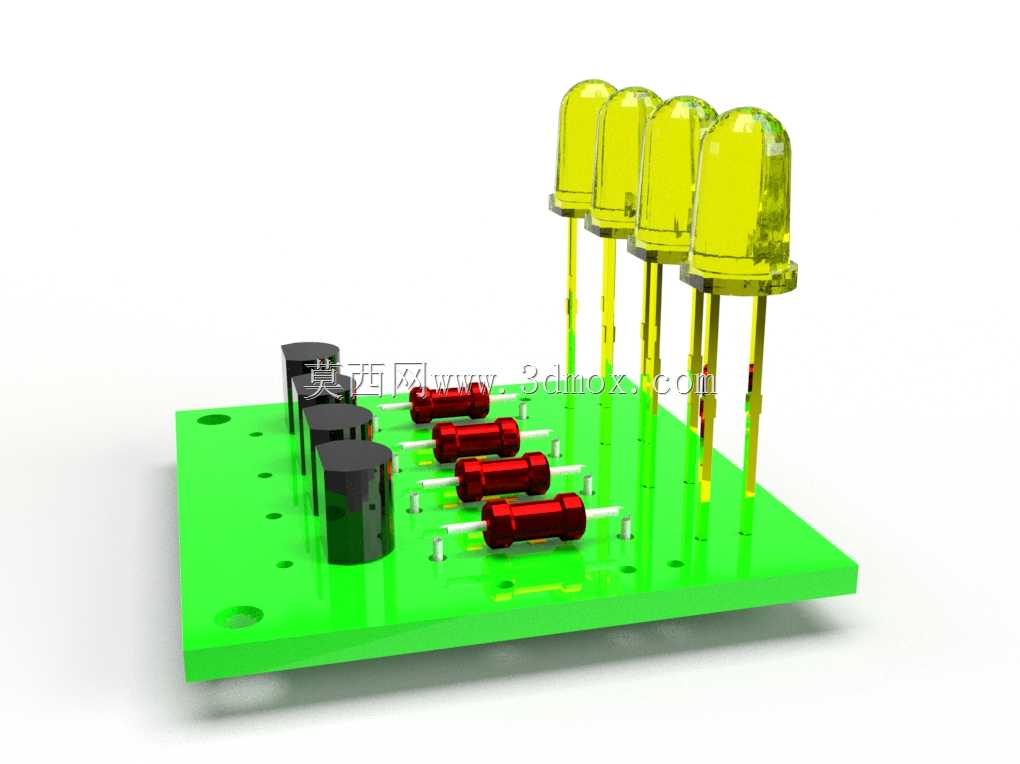

　　这款晶体管式水位指示装置的核心载体是一块环氧玻纤基材的PCB板，板体采用亮绿色阻焊层设计，四个边角预留了标准安装孔位，可直接通过M3螺丝固定在水箱侧壁、净水设备内腔或者小型储液装置的控制仓内，安装时需注意板体与液面保持安全绝缘距离，避免液体飞溅直接接触元件引脚造成短路。板载元件布局遵循信号流向排布，最外侧的四盏黄色直插LED作为液位档位指示端，每盏LED对应一个水位检测阈值，从低到高依次对应缺水、低水位、正常水位、高水位四个状态，LED引脚采用卧式弯折焊接，既保证发光面朝向设备外侧便于观察，又控制了整体板厚方向的尺寸，不会额外占用过多安装空间。紧邻LED的是四组红色轴向碳膜电阻，作为LED的限流元件，电阻阻值经过匹配计算，

　　确保LED在额定工作电流下发光亮度均匀，不会出现单灯过亮或者亮度不足的问题，电阻采用卧式贴板焊接，引脚弯折处预留了应力释放弧度，避免长期使用后引脚因震动出现断裂。板端的黑色圆柱形元件是水位检测的信号输入探头接口，外接的水位检测探针通过该接口与板载晶体管电路连接，晶体管作为开关元件，根据探针检测到的水位导通信号，控制对应档位的LED点亮，无需额外的单片机控制，纯硬件电路的设计让整个装置的抗干扰能力更强，在潮湿、多电磁干扰的工业现场也能稳定工作。整个电路板的外形尺寸控制在80mm*60mm范围内，厚度仅1.6mm，属于小型化的检测指示模块，可适配多数小型储水设备的安装空间，板上元件的焊接高度最高不超过12mm，

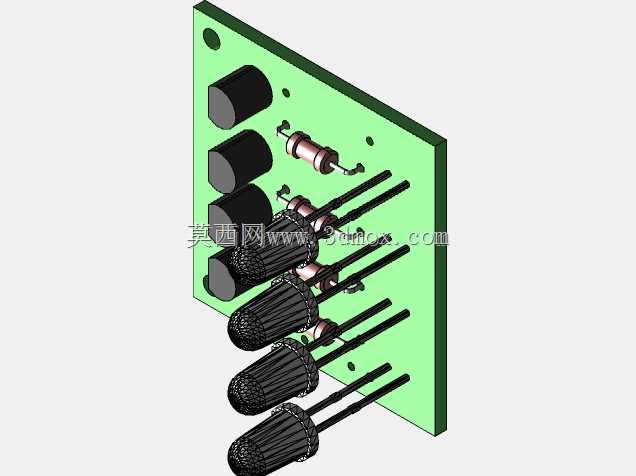

　　安装时预留15mm的垂直空间即可完成装配。电路设计上采用共阳接线方式，供电端可直接适配常见的5V直流供电，无需额外的电压转换模块，接线端子预留了标准2.54mm间距的插针，方便与设备的主电源回路快速对接。实际应用场景覆盖家用净水机水位提示、小型工业冷却水箱液位监测、水族箱水位提醒等多个领域，相比传统的浮球式水位开关，这种纯电路式的指示装置没有机械活动部件，不存在机械磨损、卡滞的问题，长期使用的可靠性更高，同时LED的可视化指示能让使用者快速判断当前水位状态，无需打开水箱盖观察内部液位。建模过程中对每个元件的引脚长度、焊接高度、板上安装孔的位置公差都做了精准还原，可直接用于该类水位指示模块的结构验证、安装空间校核，也可作为小型电子检测装置PCB布局设计的参考案例，帮助结构设计人员快速评估板载元件与设备外壳的干涉情况，缩短产品开发阶段的结构验证周期。
