倾斜式传感器安装固定机械支座结构

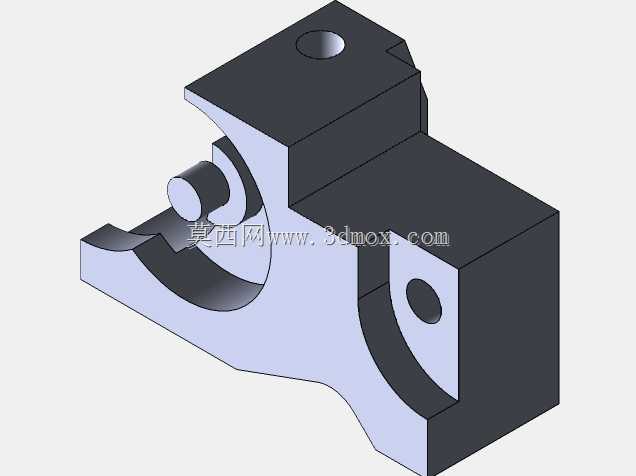

　　该结构件为倾斜检测场景下配套的传感器安装承载支座，主要应用在工业设备姿态监测、工程机械倾角反馈、自动化产线工位偏移检测这类需要实时获取部件倾斜角度的工况中，作为传感器与被测设备之间的连接载体，既要保证传感器安装后的位置精度，也要承受设备运行过程中产生的振动、小幅冲击载荷，避免检测数据出现漂移或部件松脱。从结构设计来看，整体采用一体化块式加工思路，主体分为两个功能区域，一侧为与被测设备贴合的安装基准面，设置有沉头安装孔，可通过内六角螺栓将整个支座固定在设备待测平面上，沉孔设计能够保证螺栓安装后端面不突出，避免与周边部件产生运动干涉；另一侧为传感器搭载区域，设置有圆弧定位槽与侧向定位销孔，圆弧槽可适配传感器圆柱状的本体外壳，

　　侧向销孔能够穿入定位销完成传感器周向固定，防止设备运行过程中传感器出现转动偏移，保证检测基准与设备待测方向始终保持一致。设计过程中充分考虑了安装边界的适配性，整体外形采用直角块结合圆弧让位的构型，在靠近设备运动部件的一侧做了内凹圆弧让位处理，既缩减了支座整体的占用空间，也避免支座突出部分与设备往复运动的构件发生刮碰，安装孔的中心距、定位销的孔径公差均按照IT7级精度设定，能够保证传感器安装后的角度偏差控制在允许范围内，满足倾角检测的精度要求。结构的壁厚设置经过载荷校核，主体承载区域壁厚均匀，既不会因为壁厚过大造成整体重量冗余，也不会因为壁厚不足在长期振动工况下出现形变，各个棱边均做了小尺寸倒角处理，去除加工毛刺的同时，

　　也避免安装过程中锐边划伤操作人员或传感器线缆。在实际选型适配时，该支座可匹配常见的倾角类传感器安装尺寸，不需要额外加工转接板，直接通过螺栓即可完成固定，安装后传感器的检测面与支座基准面平行，能够直接反映被测设备的真实倾斜角度，减少了安装调试过程中的校准工作量，适合在各类需要加装倾斜检测传感器的老旧设备改造、新设备结构集成场景中使用，结构本身无易损部件，长期使用不需要额外维护，能够在多粉尘、小幅油污的工业车间环境下稳定工作。
