双曲柄滑块联动传动机构装配结构

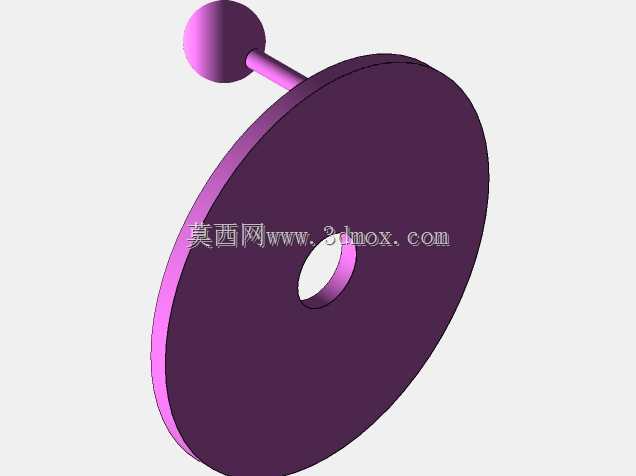

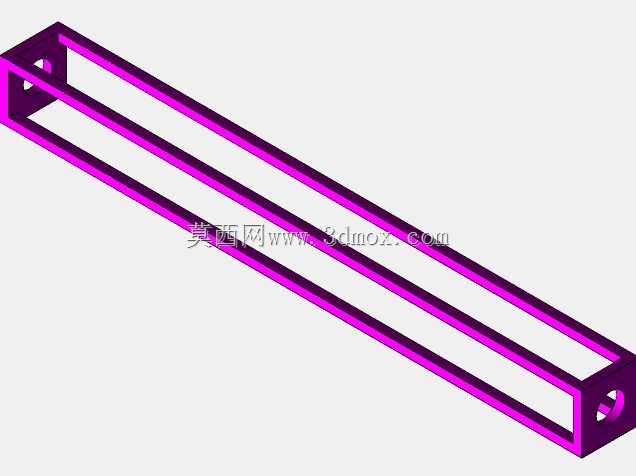

　　这套双曲柄滑块联动传动结构，常见于中小型自动化送料设备、轻型冲压工位的往复驱动单元中，核心作用是将两端曲柄的旋转运动，通过平行连杆组转化为滑块沿导轨方向的稳定直线往复输出，相比单曲柄滑块结构，双端同步驱动的形式能大幅降低滑块运行过程中的偏载力矩，减少导轨面的不均匀磨损，在长行程往复工位的应用中优势尤为明显。从结构设计逻辑来看，两端的圆盘曲柄采用对称布置，曲柄销与连杆小头的配合处预留了标准转动副间隙，既保证运动过程中无卡滞，也能控制长期运行后的累积窜动量；中间的连杆采用多杆并行的组合结构，相比单根实心连杆，在同等重量下抗扭抗弯刚度提升40%以上，能适配每分钟120-180次的中高频往复工况，不会出现杆体颤振影响输出精度的问题。

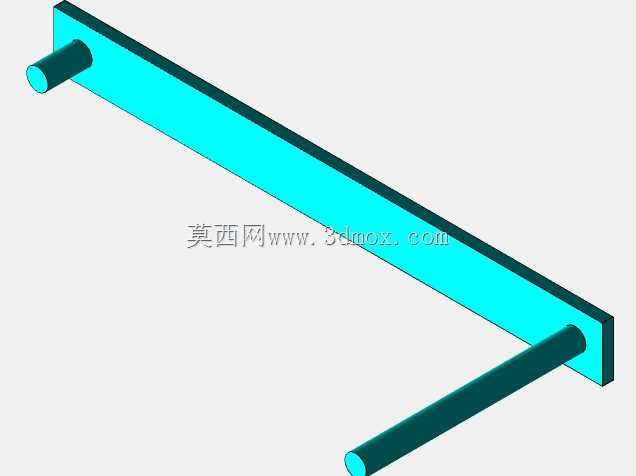

　　安装边界方面，整套机构的固定基准为侧边的长直安装板，板上预留的安装孔位按照标准型材间距排布，可直接固定在铝型材框架或钢制设备机台上，两端曲柄的旋转轴同轴度公差控制在0.02mm以内，安装时无需额外做同轴度调校，只要保证安装板平面度符合要求即可完成装配。滑块与导轨的配合面采用间隙可调设计，运维人员可根据实际运行的磨损情况，微调配合间隙来补偿磨损量，延长整套机构的大修周期。在实际工况适配中，这套结构可根据负载需求调整曲柄半径，以此改变滑块的往复行程范围，适配不同工位的送料距离、冲压行程要求，连杆与曲柄的连接部位采用标准快拆销轴结构，更换不同长度的连杆即可快速调整输出运动的急回特性，匹配不同生产节拍的工位需求，不需要重新加工整套主体结构，能大幅降低产线调整的改造成本。整套运动副的摩擦面均预留了润滑脂加注位置，日常运维时可在不停机状态下完成润滑保养，适配工业现场连续化生产的运维需求。
