CSWP认证练习用异形连接臂结构件

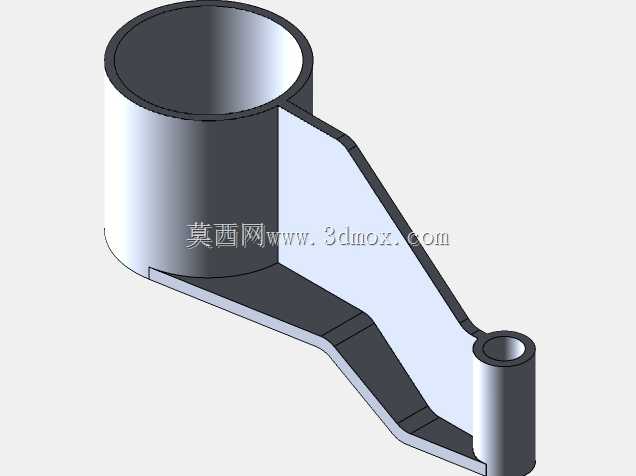

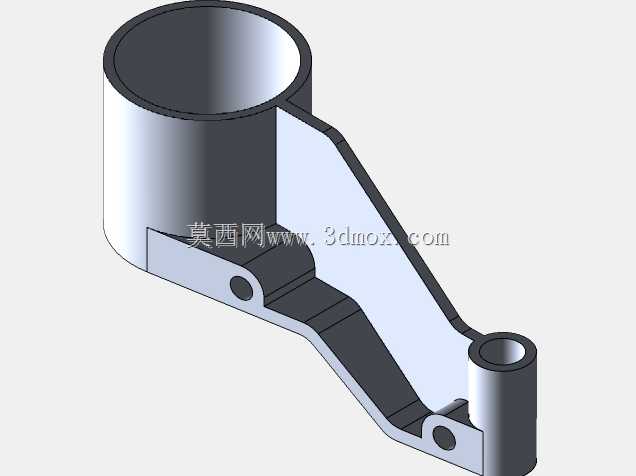

　　该结构件属于典型的铰接式连接支撑类零件，常见于中小型自动化设备的连杆传动机构、检测设备的可调支撑臂以及工装夹具的定位连接部位，主要承担两端部件的连接支撑、扭矩传递以及角度限位功能，在需要实现小范围摆动传动的工位中应用广泛。零件主体采用一体化弯折成型的薄壁结构设计，一端为大直径空心圆柱套筒，可直接套入对应直径的固定转轴，套筒内壁预留了足够的配合公差带，既能保证转动过程中的同轴度，又能减少相对转动时的摩擦阻力，套筒与臂身衔接位置做了渐变式加厚过渡，避免应力集中导致的受力断裂问题。臂身采用变截面流线型设计，从大套筒端向小铰接端逐步收窄，在保证整体结构刚性的前提下尽可能削减了非受力区域的材料厚度，有效降低零件整体自重，

　　臂身两侧的弯折翻边结构大幅提升了薄壁件的抗弯折能力，即使承受偏载扭矩也不会出现明显的结构形变。零件另一端为小直径同轴空心铰接孔，可通过销轴与末端执行部件连接，铰接孔的端面做了平整化处理，能保证装配后销轴的垂直度，避免转动过程中出现卡滞。设计过程中优先考虑了零件的加工工艺性，整体结构无复杂倒扣特征，无论是采用机加工还是钣金冲压成型都能快速实现量产，所有转角位置均设置了合理的工艺圆角，既避免加工过程中出现应力裂纹，也能去除锐边保证装配安全。从安装边界来看，大套筒的轴向长度与臂身的弯折角度经过精准匹配，装配后不会与周边相邻部件产生运动干涉，小铰接端的中心距与大套筒中心保持固定的传动比例，能保证摆动过程中末端部件的运动轨迹符合设计预期，零件整体的壁厚均匀，在受力较大的衔接区域做了局部加厚处理，长期往复摆动工况下也能保证足够的结构强度，不会出现疲劳变形问题。
