CSWP认证考试练习用机械组合构件

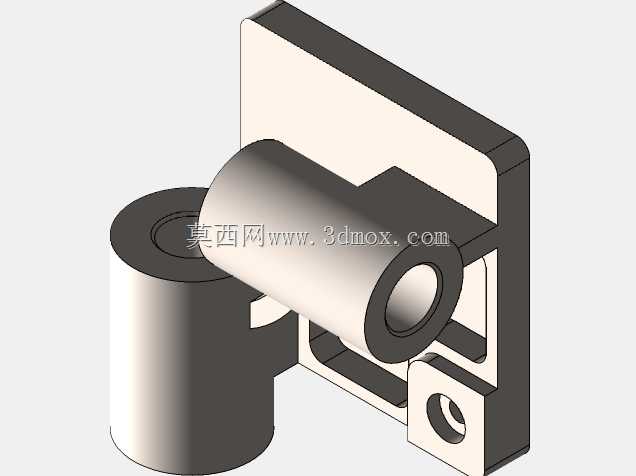

　　这套构件是面向CSWP技能考核设计的练习建模对象，核心用于考察建模者对实体特征创建、装配配合关系、尺寸关联设计的综合掌握能力，在机械设计技能培训、职业能力考核场景中被广泛使用。从结构组成来看，构件包含带安装背板的L型支撑基座、同轴嵌套的空心圆柱套筒、带定位孔的侧装凸台三个核心部分，各部分之间的配合关系完全贴合实际工业装配逻辑，没有冗余的装饰性特征，所有几何元素都服务于建模技能点的考察。设计思路上完全遵循真实机械零件的建模逻辑，背板部分设置了均匀的壁厚，边缘做了符合工程实际的倒角处理，避免应力集中的同时也考察建模者对薄壁特征、圆角特征的参数控制能力；空心圆柱套筒部分设置了阶梯内孔，不同直径的孔段同轴度要求严格，

　　对应实际生产中轴类零件配合的公差要求，建模时需要精准控制草图的几何约束，避免出现过定义或者欠定义的问题，这也是CSWP考试中重点考察的草图约束能力模块。侧装凸台上的定位孔采用了沉孔设计，对应实际安装中内六角螺栓的装配需求，孔的位置与基座、套筒的相对位置设置了多重尺寸关联，修改任意一个关键尺寸后，整个模型的关联特征都能正确更新，这部分设计专门用来考察建模者对参数化设计、全局变量、方程式关联的掌握程度，也是实际工程设计中提升改图效率的核心技能。从安装边界来看，背板的安装面为完整平面，可直接贴合设备安装基面，侧装凸台的沉孔中心到背板安装面的距离、套筒轴线到背板底面的高度都设置了符合常规机械安装的尺寸区间，

　　练习者完成建模后可直接将该构件作为子装配单元，接入更复杂的传动、支撑装配体中，适配小型自动化设备的支撑定位、传动导向类工位的结构需求。建模过程中需要注意各特征的创建顺序，优先创建主体基准特征，再依次添加切除、倒角、孔类附加特征，装配时需要采用同轴、重合、距离等多重配合完全约束构件自由度，避免出现浮动的冗余自由度，这也和实际工业装配中零件定位的逻辑完全一致，能帮助练习者快速建立符合工程规范的建模习惯，避免出现仅追求外观相似、忽略参数关联性和工程合理性的问题。
