Solidworks CSWP认证考试练习结构件

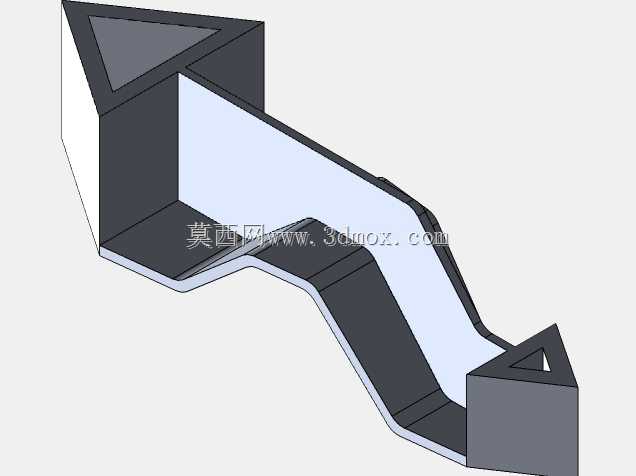

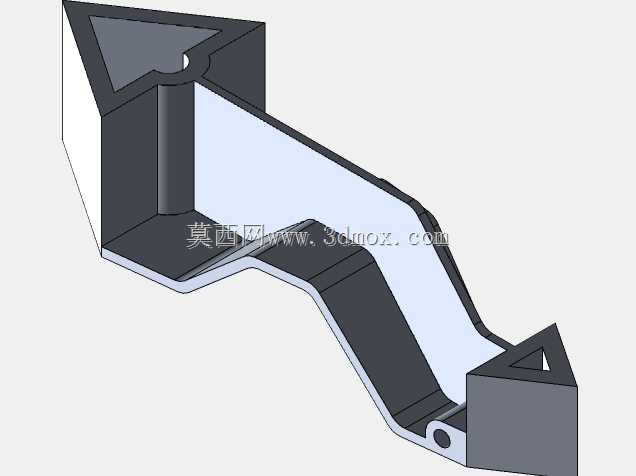

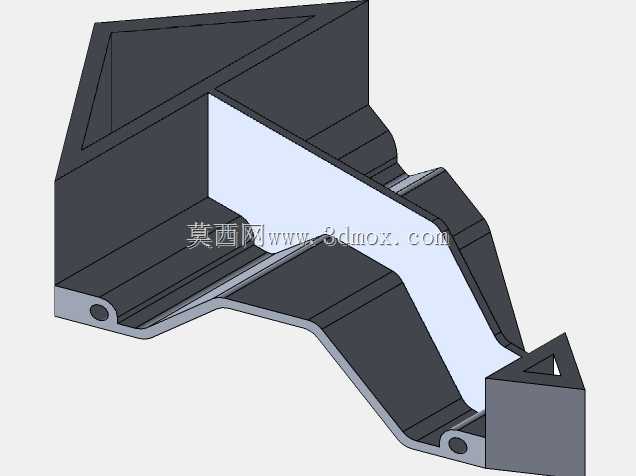

　　这款结构练习件是面向机械设计从业者技能水平考核设计的典型建模考核载体，在机械设计能力认证场景中，主要用于考察建模者对复杂薄壁结构、多特征叠加、装配基准匹配的综合把控能力，是验证三维建模实操水平的核心考核载体之一。从实际功能特性来看，该构件集成了薄壁加强筋结构、铰接安装孔位、三角定位止口、斜向支撑腔体等多种常见机械结构特征，能够全面覆盖日常机械设计中遇到的抽壳、筋特征绘制、基准面偏移、特征镜像、几何约束添加等核心建模操作，考核过程中需要建模者精准把控各特征间的几何关系，避免出现特征冲突、壁厚不均、安装位错位等常见建模问题。在设计思路层面，该练习件的结构排布完全贴合工业实际构件的设计逻辑，

　　没有为了提升考核难度刻意设置脱离生产实际的冗余特征，左侧的铰接孔位用于模拟构件与固定基座的转动连接场景，孔位周边做了局部加厚处理，对应实际生产中铰接位的应力集中强化需求；中部的斜向支撑腔体采用变截面薄壁设计，既模拟了轻量化构件的减重设计思路，也考察建模者对多基准面混合建模的掌握程度；端部的三角止口结构用于模拟构件与对接组件的定位装配场景，止口的角度与配合面公差要求，对应实际装配中定位精度的管控需求。从安装边界与尺寸管控角度来看，该构件的两个铰接孔位同轴度、安装面平面度、止口配合面的角度公差都是考核的核心要点，建模过程中需要先确定主安装基准面，再依次绘制主体轮廓、添加薄壁特征、布置加强筋结构、加工安装孔位与定位止口，

　　特征绘制顺序需要匹配实际零件的加工工艺逻辑，避免出现建模顺序与工艺路径相悖的问题，这也贴合实际生产中建模工作需要兼顾加工可行性的要求。日常练习中使用该构件开展建模训练，能够帮助从业者快速梳理复杂结构的建模逻辑，纠正特征绘制顺序混乱、基准选择不合理、几何约束不全等常见建模问题，有效提升三维建模的效率与准确率，为实际工作中处理各类复杂机械构件的建模任务打下扎实基础，同时也能帮助备考人员熟悉专业水平认证的考核侧重点，快速适应考核的建模节奏与精度要求。
