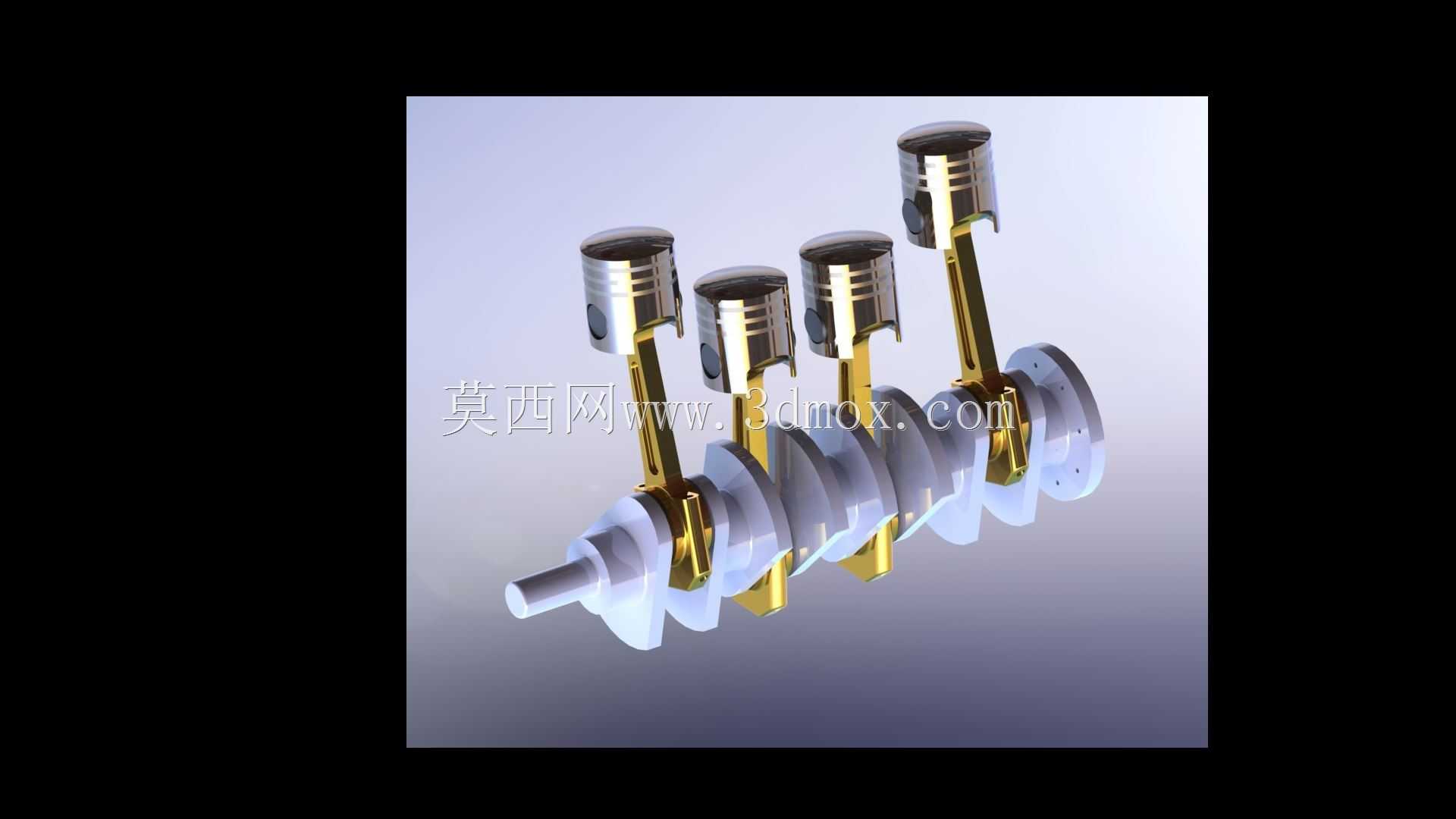

直列四缸发动机活塞曲柄连杆总成

　　这套直列四缸动力核心结构，是小排量乘用车、通用小型动力设备最常用的往复式动力转换单元，核心作用是把燃料燃烧产生的直线往复推力，通过曲柄连杆机构转化为曲轴的旋转扭矩，向外输出可用动力。从结构设计逻辑来看，四个活塞沿曲轴轴线等距直列排布，相邻缸曲柄销夹角设置为180度，能保证四个缸的做功行程均匀错开，让曲轴运转时的一阶、二阶往复惯性力尽可能自平衡，降低整机运转的振动幅度，不需要额外加装体积庞大的平衡轴结构，就能满足多数民用动力场景的平顺性要求，同时压缩整机的横向布置尺寸，适配前置前驱车型紧凑的机舱布局，也能通用在小型发电机组、农用机械的动力舱安装位。

　　设计过程中，活塞裙部的型线做了微椭圆修正，冷态下裙部与缸壁的配合间隙控制在合理区间，避免热膨胀后出现拉缸故障，同时活塞销采用全浮式设计，工作状态下活塞销可在连杆小头衬套和活塞销座孔内自由转动，让磨损均匀分布在接触表面，延长部件使用寿命。连杆采用工字形截面设计，在保证足够抗拉、抗弯曲强度的前提下，尽可能降低往复运动部件的质量，减少曲轴运转时的惯性载荷，降低主轴颈的磨损速率。曲轴的主轴颈与连杆轴颈之间设置了足够厚度的圆角过渡，避免应力集中导致的轴颈断裂问题，曲轴后端预留了飞轮安装法兰与油封配合轴颈，前端设置了正时驱动、附件驱动的带轮安装位，能直接匹配常规内燃机的前端附件轮系布局。

　　从安装边界来看，这套总成的缸心距、曲轴主轴颈直径、活塞行程都匹配主流1.3-1.6L排量的四缸汽油机尺寸参数，缸体安装面的定位孔位可直接适配多数量产小排量缸体的设计基准，不需要做大幅修改就能用于动力总成的改型设计。实际应用场景中，这套结构不仅可用于传统燃油车的动力核心，经过材质强化调整压缩比后，也能适配混动专用发动机、小型通用汽油机、固定动力机组的动力核心需求，建模时完整还原了活塞环槽、连杆油道、曲轴平衡块的细节结构，可直接用于运动仿真、结构受力分析、教学演示等场景，能直观展示四冲程发动机动力转换的完整运动过程，帮助设计人员验证曲柄连杆机构的运动干涉情况，校核活塞上止点、下止点的位置精度，为后续配气机构、润滑系统的匹配设计提供准确的三维基准。
