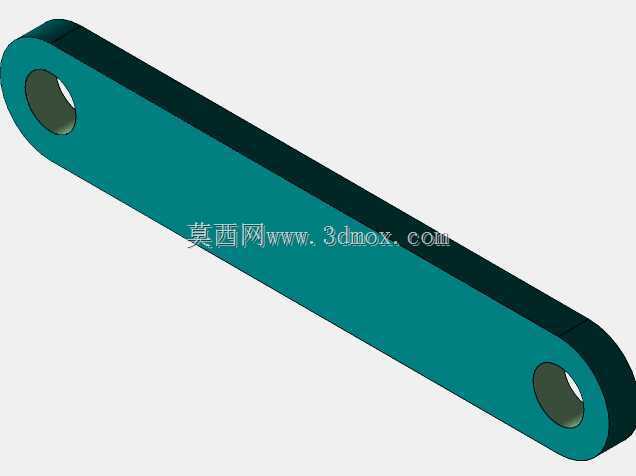

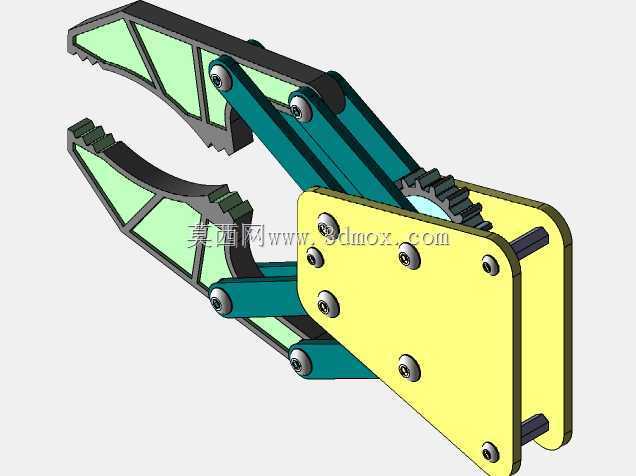

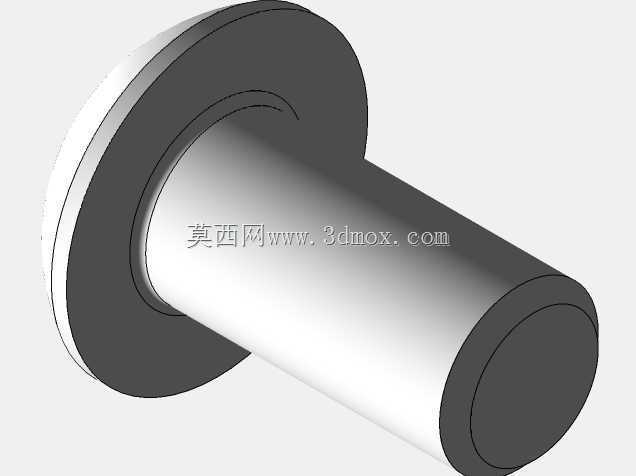

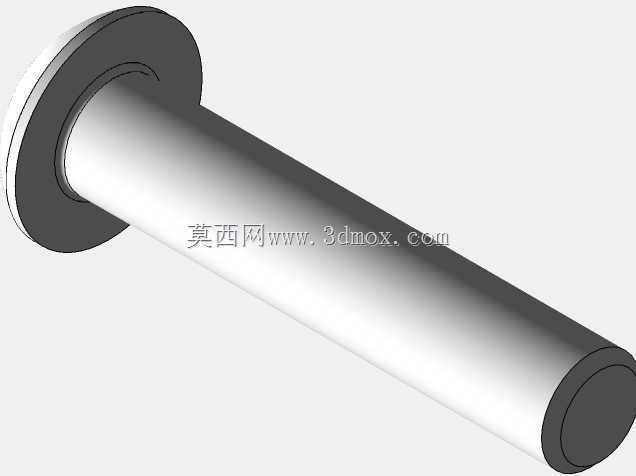

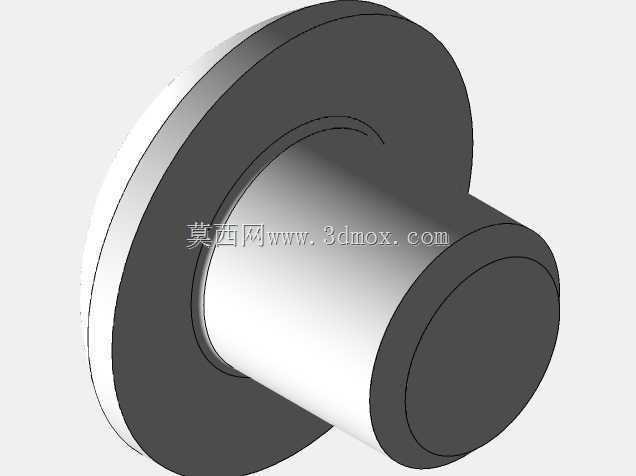

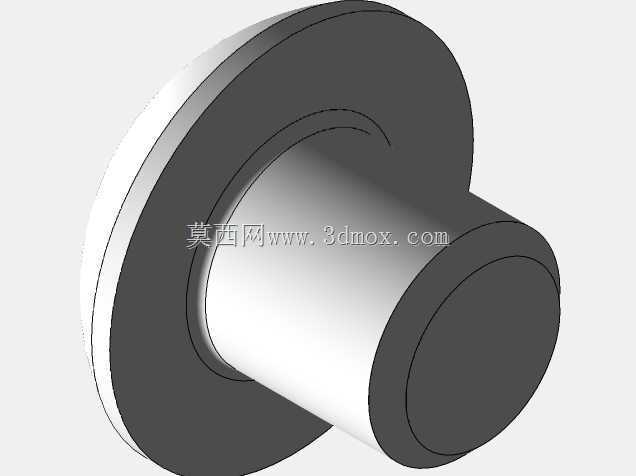

从结构布局来看,驱动端的齿轮副布置在夹爪尾部的安装基板之间,两个齿轮分别与上下两组连杆组件固连,当驱动源带动其中一个齿轮转动时,啮合的另一个齿轮会同步反向转动,进而带动两侧的连杆组做对称的收拢或张开动作,这种传动结构的力传递路径清晰,连杆的铰接点全部采用销轴加轴套的配合形式,能有效降低反复开合过程中的铰接磨损,长期运行的间隙可控,不需要频繁做铰接位的间隙补偿。夹指部分做了镂空式的减重设计,在保证夹指结构刚度的前提下,尽可能降低夹爪末端的运动惯量,对于搭配协作机器人、桌面型SCARA机器人这类负载上限不高的设备来说,更低的末端自重意味着能预留更多负载余量给待抓取工件,同时也能提升夹爪开合的响应速度,缩短单次抓取的动作周期。在工业自动化产线的物料搬运、工件上下料、精密装配工位中,末端夹持机构是直接决定作业适配性与执行精度的核心部件,这款夹爪采用连杆结合齿轮同步的传动架构,区别于传统单轴驱动的单侧偏移夹爪,能保证两个夹指始终保持对称开合轨迹,在抓取规则柱状、块状工件时不会出现工件偏移、夹持受力不均的问题,适配3C电子小件装配、机加工工位毛坯上下料、实验室样本分拣等多类轻载作业场景。

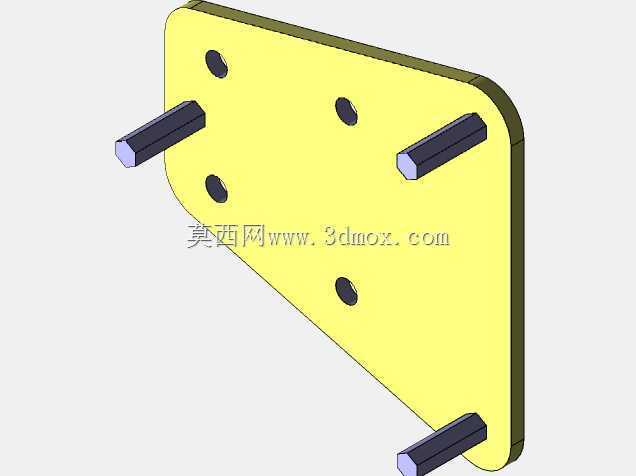

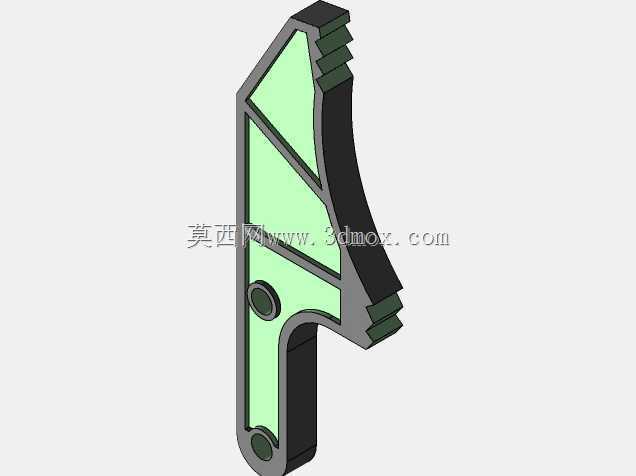

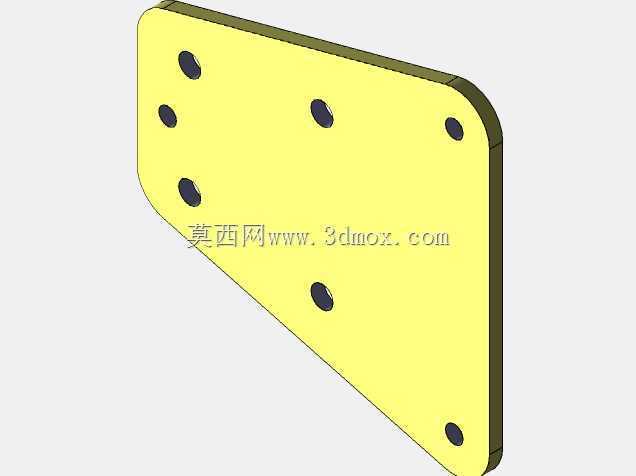

夹指内侧的夹持面做了锯齿形的防滑纹路,在接触金属毛坯、硬质塑料工件时能提供足够的接触摩擦力,不需要额外粘贴防滑垫就能避免抓取过程中工件滑落,同时锯齿形结构的磨损余量更大,长期使用后即使齿尖出现轻微磨损,依然能保持足够的摩擦咬合能力。安装基板采用双侧板夹装的结构形式,所有传动部件都布置在两侧板之间的空腔内,能避免作业环境中的切屑、灰尘落入传动铰接位造成卡滞,侧板上的铰接孔采用统一的位置公差设计,加工时可以一次装夹完成所有孔位的钻铰加工,能有效控制连杆安装的位置度误差,保证两侧夹指的开合同步精度。
从安装边界来看,夹爪尾部预留了标准的法兰安装孔位,可以直接适配主流的协作机器人末端法兰尺寸,不需要额外设计转接板,整体开合行程覆盖常见的小件抓取尺寸范围,收拢状态下的最小夹持直径能满足细小轴类零件的抓取需求,张开状态的最大开口可以适配常规尺寸的盒状、块状工件。设计过程中优先考虑了部件的加工工艺性,所有连杆、夹指、侧板类零件都可以采用常规的铣削、线切割工艺完成加工,不需要特殊的定制刀具或复杂的成型工艺,铰接销轴采用标准的圆柱销加卡簧限位的固定形式,后期维护更换易损件时不需要定制非标零件,能有效降低设备的后期运维成本。

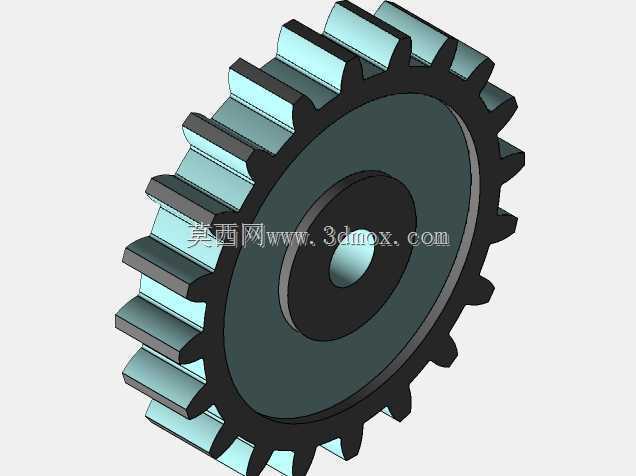

传动齿轮采用直齿圆柱齿轮设计,啮合侧隙控制在合理范围内,既不会因为侧隙过小出现转动卡滞,也不会因为侧隙过大导致夹指开合出现空行程,齿轮与连杆的连接采用扁位加螺钉紧固的形式,能传递足够的开合扭矩,不会因为频繁正反转出现连接松动。在实际工况适配中,这款夹爪可以搭配气动旋转缸、小型伺服电机作为驱动源,根据不同的作业需求调整夹持力大小,在轻载精密装配场景下搭配伺服驱动可以实现夹持力的精准控制,避免夹伤易碎或薄壁工件,在普通搬运场景下搭配气动驱动就能实现快速的开合动作,满足高速产线的节拍要求。夹指的安装位置预留了调节余量,可以根据待抓取工件的外形尺寸更换不同长度的夹指,或者在原有夹指上加装定制的仿形夹持块,进一步拓展夹爪的适配工件范围,不需要改动整体的传动结构就能完成不同工况的适配调整。整体结构没有复杂的曲面零件,所有部件的建模过程都遵循实际加工的公差要求,装配时的配合间隙都按照实际工程装配的标准预留,能直接用于后续的工程出图、加工打样,不需要做额外的结构调整。
