星型排布多缸径向动力装置结构

　　这类径向排布的多缸动力结构，最早在航空活塞动力领域得到规模化应用，凭借紧凑的轴向尺寸、优异的风冷散热效率，在早期螺旋桨飞行器、小型固定式动力机组、特种作业装备动力单元中都有成熟落地场景。区别于直列、V型排布的动力结构，该类装置将多个气缸围绕中心曲轴呈放射状均匀布置，单圈可布置5-9个气缸，部分大排量机型会采用多圈叠层排布，在相同排量指标下，轴向长度可比直列机型缩短40%以上，非常适合对安装轴向空间有严格限制的装备场景。

　　从结构设计逻辑来看，所有活塞的连杆共同铰接在中心曲轴的单个曲柄销上，曲轴仅需设置单组曲柄即可承接全部气缸的动力输出，曲轴整体长度大幅缩短，刚性表现远优于多曲柄的直列曲轴结构，高转速运行下的曲轴挠曲变形量更小，动力输出的平顺性更易保障。气缸沿圆周方向均匀分布的结构特性，让每个气缸都能直接接触外部流通空气，无需设计复杂的水冷夹套、循环管路与散热系统，整体结构重量进一步降低，在低温、高海拔等特殊作业环境下，也不会出现冷却液冻结、管路泄漏等故障，环境适应性更强。

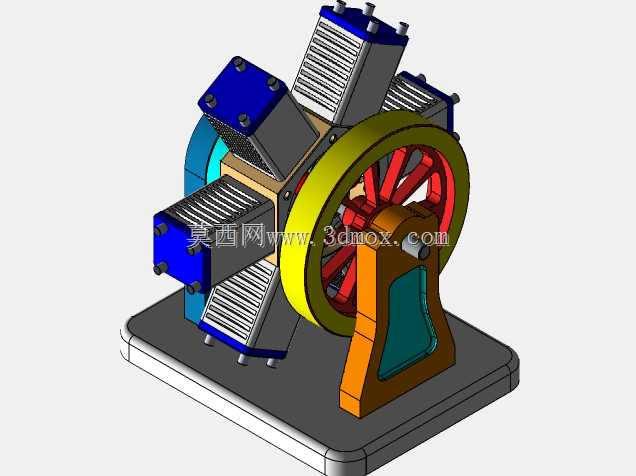

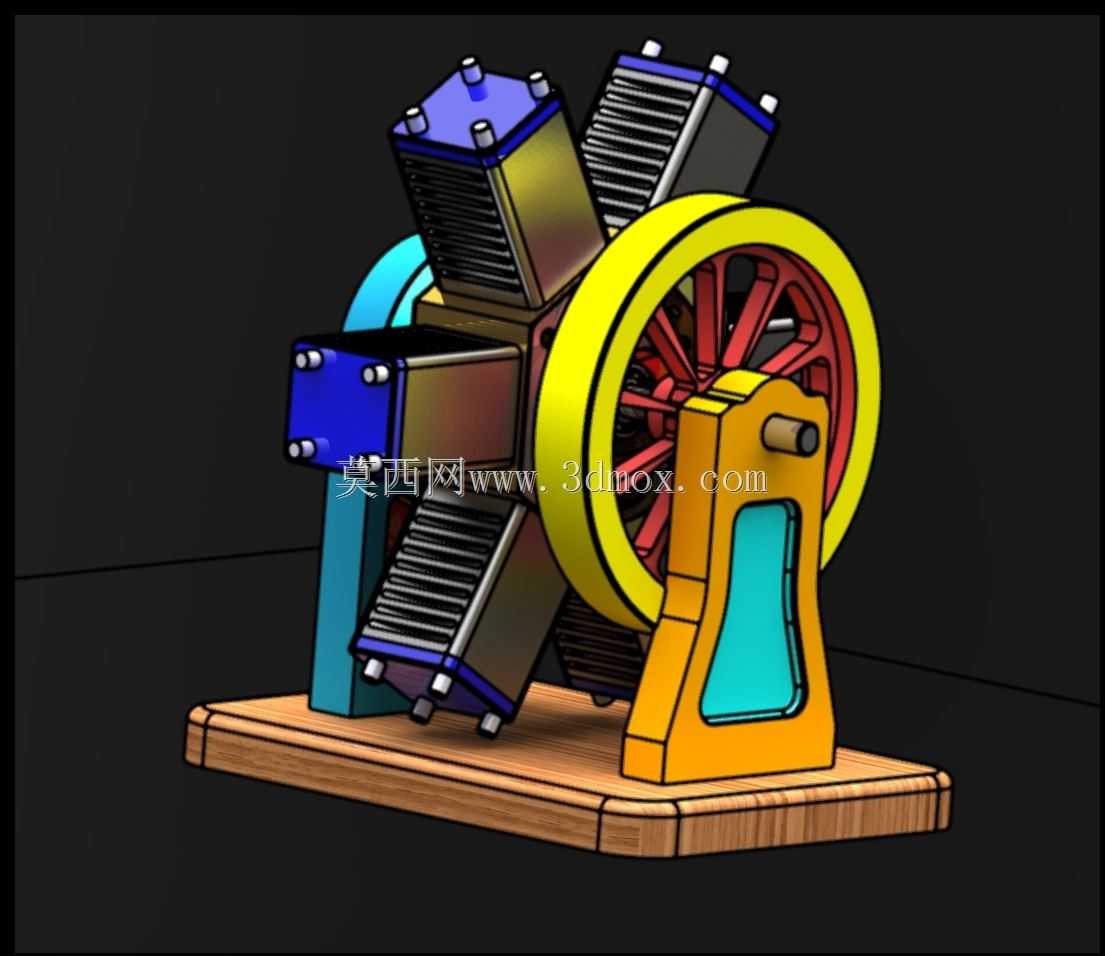

　　从安装边界来看，该类动力装置的安装基座采用一体式木质承载台模拟实际装备的机架安装面，支架与曲轴输出端的同轴度公差控制在0.02mm以内，可直接对接负载端的传动法兰或带轮结构。飞轮采用大直径辐条式结构，转动惯量经过精准匹配，可有效抵消多缸交替做功产生的转速波动，让动力输出更平稳。气缸外侧的散热鳍片采用等间距排布设计，鳍片厚度1.5mm，间距8mm，在自然通风条件下即可满足持续额定功率运行的散热需求，无需额外加装强制散热风扇。

　　在实际功能实现上，各气缸按照固定的点火顺序交替做功，推动活塞沿气缸径向做往复运动，通过连杆将直线运动转化为曲轴的旋转运动，最终通过曲轴端部的输出轴向外输出扭矩。这类结构的维护便利性也较为突出，单个气缸的拆解、检修无需完全拆解整个动力单元，仅需拆除对应气缸的固定螺栓即可完成活塞、活塞环等易损件的更换，大幅降低现场运维的时间成本。在小型应急发电机组、园林作业机械、复古航空复刻装备等场景中，这类径向动力结构依然有不可替代的应用价值，其独特的结构形态也常被用于机械原理教学、工业展示模型等场景，直观展示曲柄连杆机构的运动逻辑与多缸动力的做功过程。
