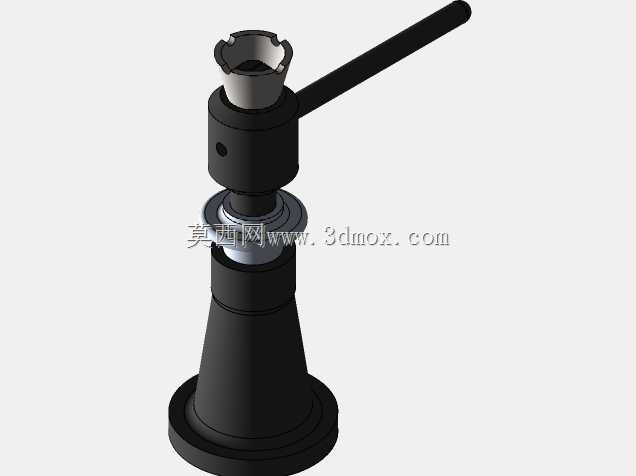

手动螺旋起重顶升工具结构设计

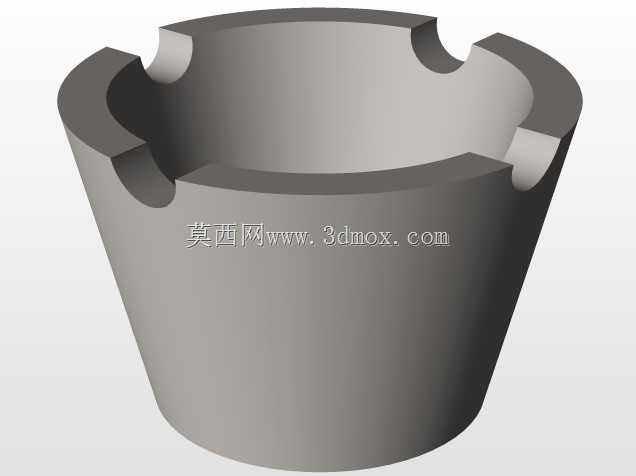

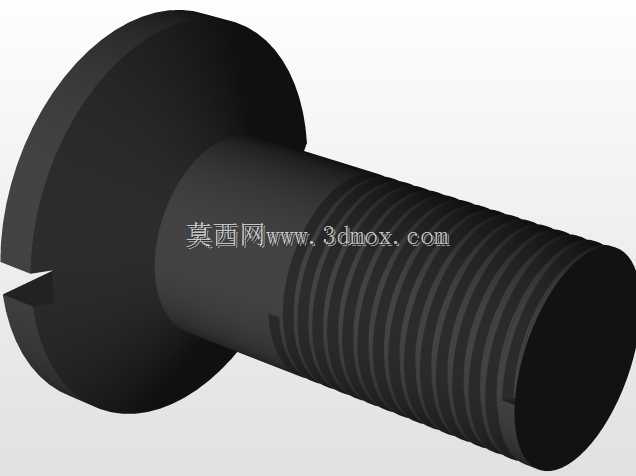

　　在设备检修、小型构件安装、车辆应急维保这类需要小行程重载顶升的作业场景里，手动螺旋顶升工具的应用覆盖度极高，它不需要外接动力源，依靠纯机械结构就能实现稳定的承重与高度调节，不存在液压类工具长期静置泄压回落的问题，在对支撑可靠性要求高的工位上实用性极强。这款螺旋顶升结构的设计核心围绕螺纹副的自锁特性展开，整体采用锥台形底座扩大支撑接触面积，底座底面做平面度公差约束，确保放置在硬质作业面时不会出现偏载滑移，底座向上衔接的是带内梯形螺纹的支撑套筒，梯形螺纹的牙型角选择兼顾了传动效率与自锁能力，避免承重状态下螺杆自行回转回落。顶升螺杆与上部顶帽衔接，顶帽做内凹带卡槽的结构，能够适配不同形状的被支撑构件底部，防止顶升过程中构件滑脱，

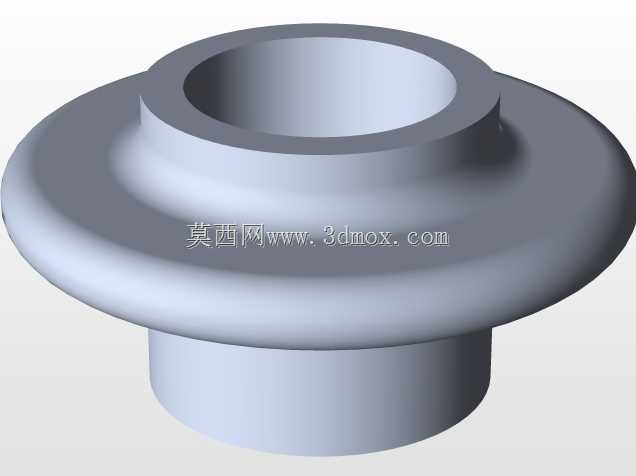

　　侧面设置的长操作杆通过插装孔与螺杆上部的回转套连接，操作时扳动长杆就能带动螺杆回转，通过螺纹传动实现升降动作，操作杆的长度经过力臂核算，确保额定承重范围内单人操作的扳动力控制在人力可轻松施加的区间，不需要额外加接延长杆就能完成顶升作业。从安装边界来看，这款结构收拢状态下的整体高度适配多数狭小作业空间的塞入需求，最大顶升行程覆盖常规小型设备检修、车辆换胎这类场景的高度差要求，底座的最大外径控制在合理范围，不会因为支撑面过大无法放入设备底部的预留顶升间隙。结构设计上没有多余的冗余零件，回转套与螺杆之间设置了耐磨衬套，减少长期回转操作带来的接触面磨损，延长结构的整体使用寿命，所有受力部件的壁厚都经过承重载荷下的强度校核，

　　避免顶升过程中出现结构变形、断裂的风险。不同于液压顶升工具需要定期密封件维护、液压油补充的要求，这款纯机械螺旋结构的日常维护只需要定期给螺纹副涂抹润滑脂减少传动阻力，就能长期保持可靠的工作状态，在无电源、野外作业、长期静态支撑的场景下，这类结构的适配性远优于其他动力类型的顶升工具。在三维建模过程中，所有配合面的公差都按照机械加工的实际要求设定，螺纹副的配合间隙控制在合理范围，既保证回转操作的顺畅度，又不会因为间隙过大出现顶升过程中的晃动偏斜，顶帽的卡槽尺寸参考了常见设备顶升点、车辆底盘支撑边的通用尺寸，能够兼容多数常规作业的支撑需求，整体结构没有复杂的异形曲面，所有零件都可以通过常规的车削、铣削加工完成，加工工艺性良好，不需要特殊的定制加工设备就能实现生产制造。
