SP系列SP-2H卧式离心泵三维结构设计

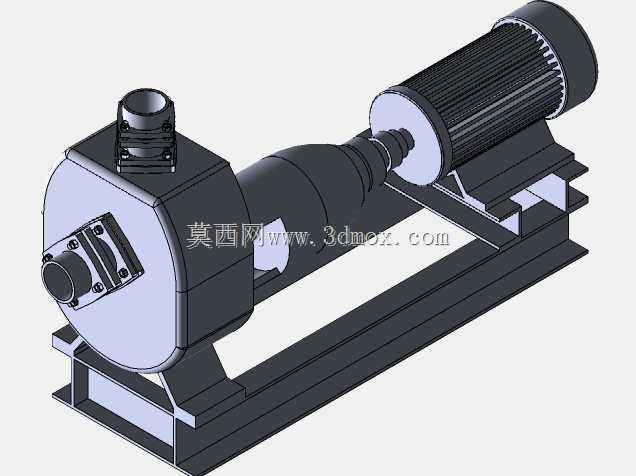

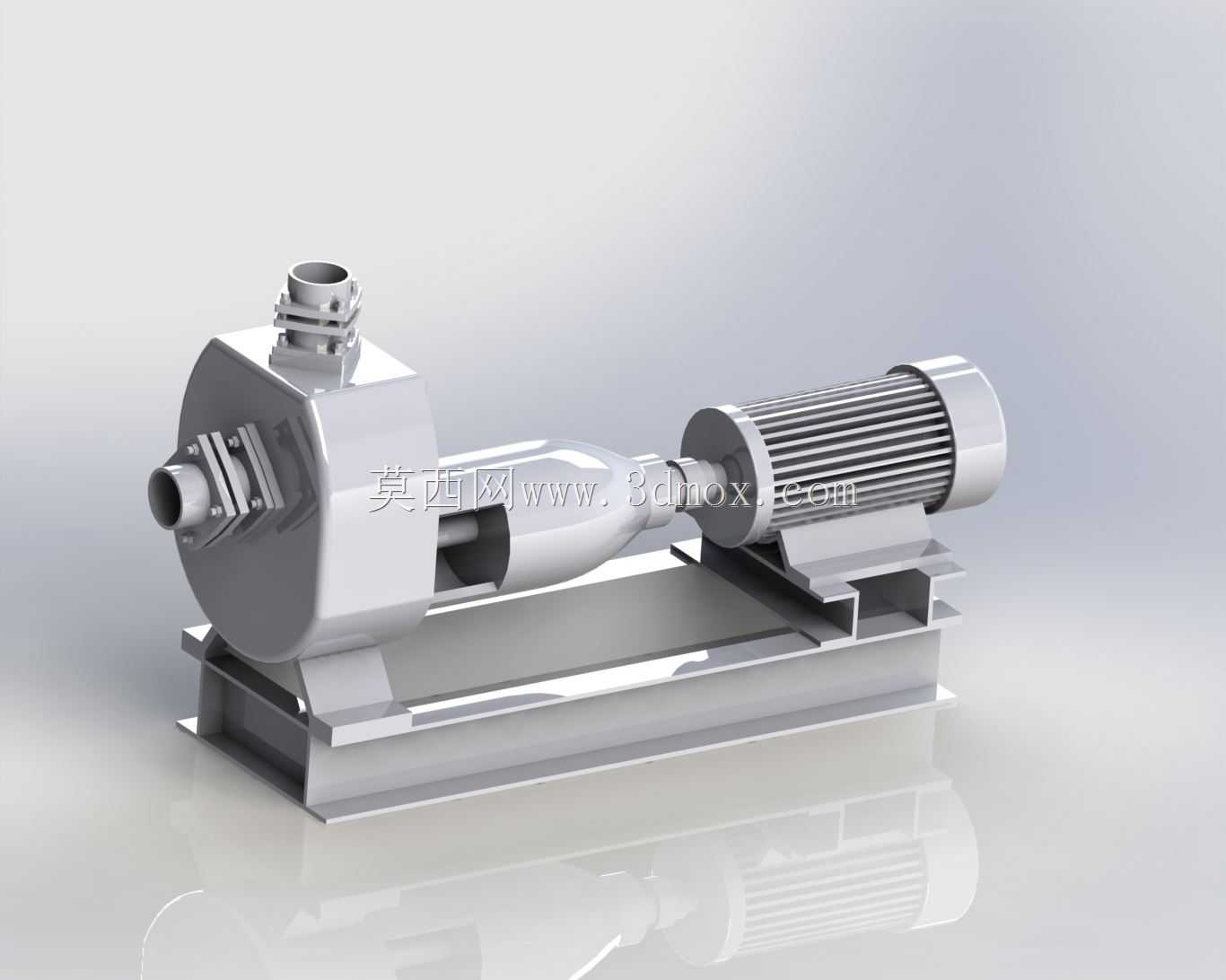

　　这款SP系列SP-2H卧式离心泵的三维建模，完全参照工业现场实际装机的机泵结构完成，从泵头过流腔体到联轴器传动段、驱动电机再到底座安装框架，所有配合关系都还原了实物的装配逻辑。在市政给排水、工业循环水输送、轻工制程流体转运、中小型污水处理单元的现场，这类卧式离心泵是应用占比极高的流体输送设备，主要负责完成清水、低浓度理化性质接近水的介质的加压输送，匹配管路系统完成介质的点位转移，相比立式泵，卧式结构的重心更低，运行时的振动余量更小，日常运维时拆解密封件、检查叶轮的操作空间更充裕，很适合安装在地面硬化平整、有连续运维通道的泵组工位。

　　从功能结构来看，泵头部分的进出水口采用法兰连接结构，进水口沿泵体轴向布置、出水口垂直向上设置，完全符合端吸离心泵的流道设计逻辑，建模时还原了泵壳的壁厚过渡、密封压盖的螺栓排布、叶轮腔的内部空间预留，能清晰看到机械密封的安装位、泵轴的穿腔结构，避免建模时出现配合干涉的问题。传动段采用联轴器直连结构，没有设置额外的减速机构，泵轴与电机轴通过弹性联轴器完成扭矩传递，这种设计的传动效率更高，零部件数量更少，日常运维时不需要频繁调整皮带张紧度或者齿轮润滑状态，只要定期检查联轴器的对中精度、弹性块的磨损量就能保障传动稳定。驱动端采用标准卧式异步电机结构，建模时还原了电机的散热筋排布、端盖的轴承安装位、接线盒的布置位置，和泵体共用一体式焊接底座，底座上预留了泵体、电机的调节安装槽，方便现场安装时调整轴系对中，底座的型钢框架做了加强筋设计，能承受泵组运行时的动载荷，避免长期运行出现底座变形导致的轴系偏移问题。

　　做安装边界校核时可以直接调用这个模型，泵组的轴向总长度、进出口法兰的中心高度、底座的安装孔位间距都按实物比例还原，在做泵房管路布局、泵组基础设计时，能直接导入装配环境核对安装空间，提前规避管路和泵体、电机和周边设备的干涉问题。建模时所有配合面都做了公差预留的示意，比如密封压盖和泵壳的配合止口、轴承和轴的配合段、联轴器的对中台阶，都和实际加工的装配要求匹配，不管是做新泵的结构改型，还是做运维培训的拆解演示，这个模型都能提供准确的结构参考，不会出现和实物结构脱节的问题。
