多轴机械加工用立式钻床结构设计

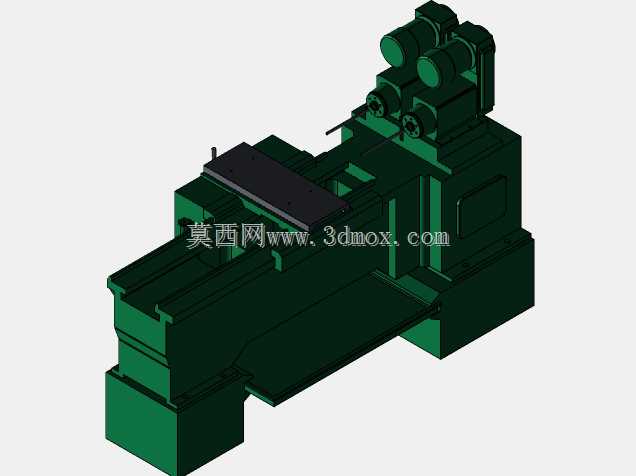

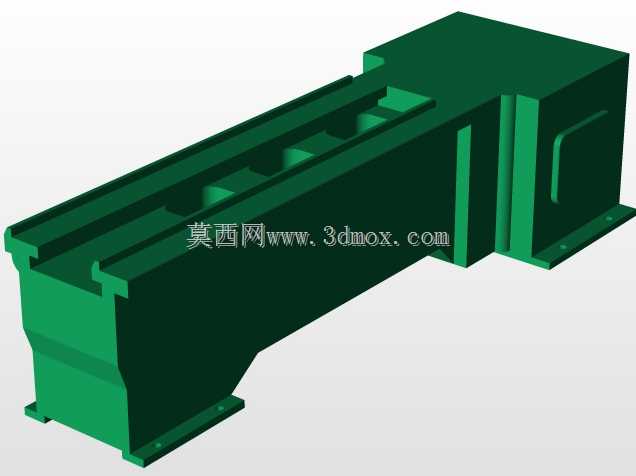

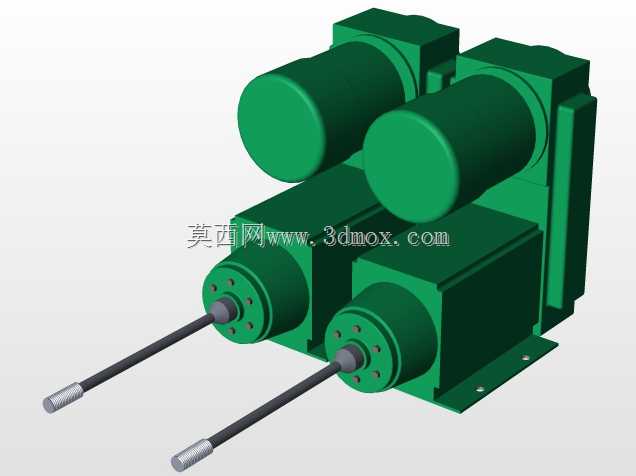

　　这款钻床的三维结构还原，完全围绕中小批量金属零件的孔加工场景搭建，日常在机加工车间里，这类设备主要承担钻孔、扩孔、铰孔、攻丝等基础切削工序，适配普通碳钢、铸铁、有色金属等多种常见工件材料，不管是小型法兰的螺栓孔加工，还是轴类零件的定位孔、支架类零件的安装孔加工，都能通过配套工装装夹后完成作业。从结构设计逻辑来看，整体采用床身、立柱、主轴箱、工作台的经典立式布局，底部厚重的箱型床身作为整机动静刚度的基础，内部预留了切削液存储、传动机构安装的腔体空间，床身导轨面采用水平平行布置，支撑工作台做纵向进给移动，导轨的安装面预留了刮研余量的结构特征，方便后续装配时调整几何精度。上部的多主轴箱设计是这款设备的核心特点，

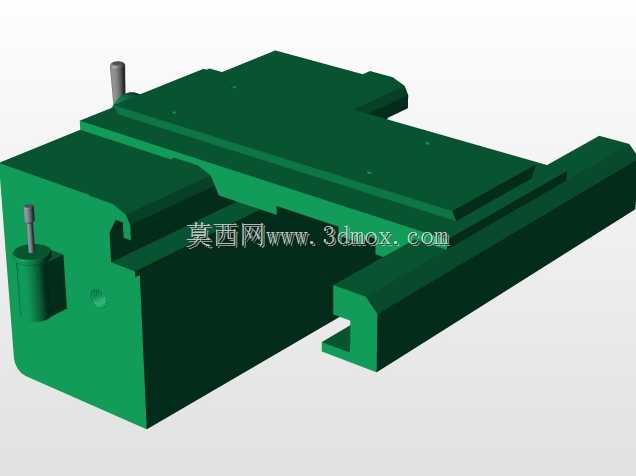

　　并排布置的多组主轴可以同时对工件上的多个同规格孔位进行同步加工，相比单主轴钻床能大幅减少多孔零件的加工辅助时间，主轴箱的进给机构集成了手动微调与自动进给的切换结构，操作人员可以根据加工工况灵活选择进给模式，主轴端部的锥孔结构适配标准钻夹头、莫氏锥柄刀具，不需要额外改装就能兼容市面上绝大多数通用孔加工刀具。工作台采用带T型槽的矩形结构，槽间距按照通用工装的安装尺寸设计，不管是使用平口钳装夹小型零件，还是直接通过压板螺栓固定大型异形工件，都能找到合适的装夹点位，工作台侧面预留了行程限位挡块的安装位置，可以根据工件的加工深度调整进给行程，避免超程撞刀的风险。整机的安装边界在建模时做了充分考量，

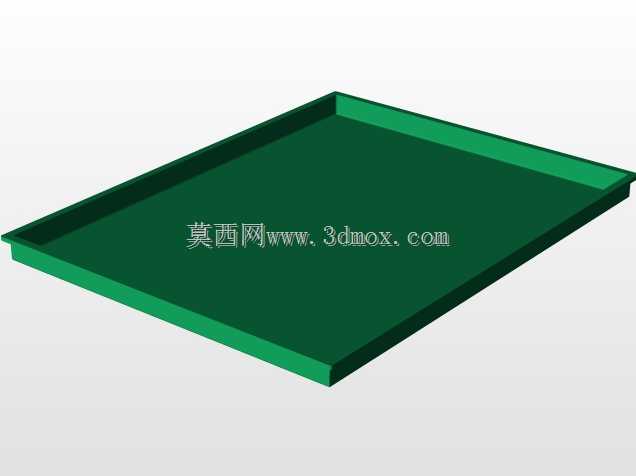

　　底部床身的地脚螺栓孔位置按照通用工业厂房的设备安装基础规范布置，设备后部预留了电气柜、冷却管路的安装空间，不需要额外改动车间布局就能完成就位安装，主轴的最高加工位置到工作台最低位置的距离，覆盖了常规高度范围内工件的加工需求，横向与纵向的行程参数也匹配常见中小尺寸零件的加工范围，不会出现行程冗余浪费或者行程不足无法加工的问题。设备的防护结构也做了对应设计，主轴箱外侧的防护盖可以阻挡切削过程中飞溅的切屑，床身下部的排屑槽倾斜布置，方便加工产生的切屑顺着斜面滑落到排屑口，减少日常清理的工作量，整体结构没有多余的冗余设计，每一处特征都对应实际加工中的使用需求，完全贴合车间实际使用场景。
