星型排布活塞连杆径向动力机构

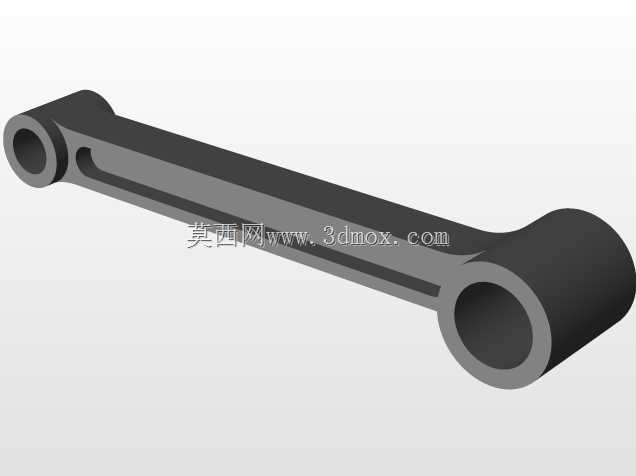

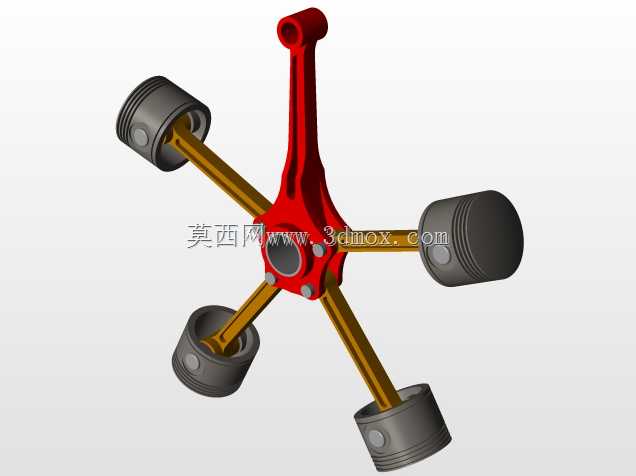

　　这套径向排布的活塞连杆动力结构，最早在航空活塞动力场景中得到广泛应用，凭借紧凑的径向布局，能在极小的整机轮廓下实现更大的排量输出，相比直列排布的同排量动力结构，轴向尺寸可以缩短40%以上，非常适合对安装轴向空间有严格限制的轻型动力场景，比如早期的轻型通航飞机、小型便携动力机组、特种作业无人装备的动力单元。从结构设计逻辑来看，五组活塞沿中心曲柄销做等角度圆周排布，每一组活塞的往复直线运动，都通过对应的连杆直接传递到中心的曲柄关节上，不同于直列发动机需要多组曲柄销错开角度布置，这种单曲柄销的集中承载设计，大幅简化了曲轴的加工难度，同时让整机的重量分布沿中心轴线完全对称，运转时的一阶、二阶往复惯性力可以通过多缸对称排布实现大部分自平衡，

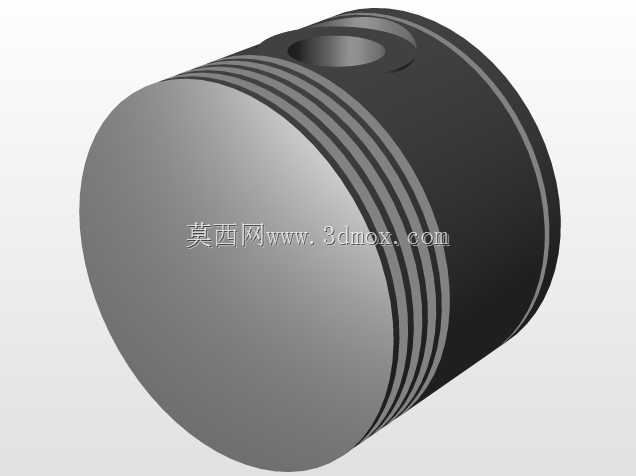

　　不需要额外加装体积庞大的平衡轴结构，进一步压缩了整机的重量和占用空间。在实际功能特性上，这种结构的进气效率优势十分明显，每一个气缸都可以独立布置进气通道，不会出现直列发动机常见的各缸进气歧管长度差异导致的充气效率不均问题，在高转速工况下各缸的做功一致性更好，动力输出的平顺性更优。设计过程中需要重点关注连杆与中心曲柄的连接间隙，因为五组连杆共用同一个曲柄销，销面的润滑通路设计需要覆盖所有连杆的转动副接触面，避免高负载下出现偏磨；同时活塞的安装边界需要严格控制径向伸出量，保证活塞运行到上止点和下止点时，所有气缸的端面齐平度误差控制在0.02mm以内，避免出现个别气缸压缩比偏差过大导致的运转抖动。从安装适配角度看，

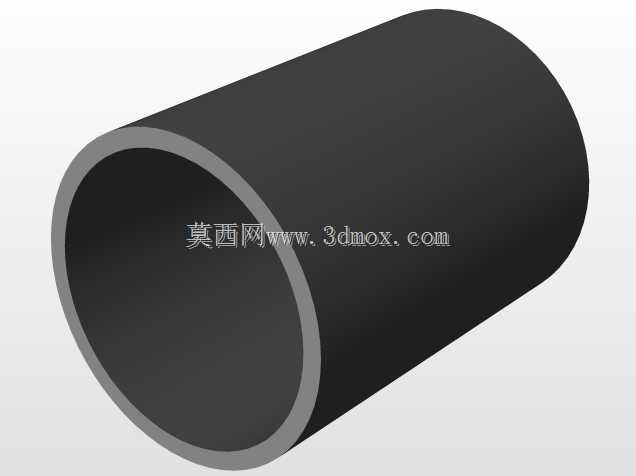

　　这种结构的中心曲轴输出端可以直接连接负载端，不需要额外布置过长的传动连接轴，动力传递路径更短，传动效率损失更小，外围的气缸体可以采用整体环形铸造的方式加工，散热片沿气缸径向向外延伸，风冷条件下就能满足持续运转的散热需求，不需要布置复杂的水冷管路和冷却循环系统，进一步降低了整机的维护难度，在野外作业的便携动力场景下适配性极强。建模过程中对每一组活塞的环槽位置、连杆小头的衬套安装位、中心曲柄的油道开孔都做了等比例还原，各运动部件之间的装配间隙按照实际工程公差预留，可直接用于运动仿真验证、结构受力分析以及相关教学演示场景。
