污泥输送用气动隔膜泵结构设计

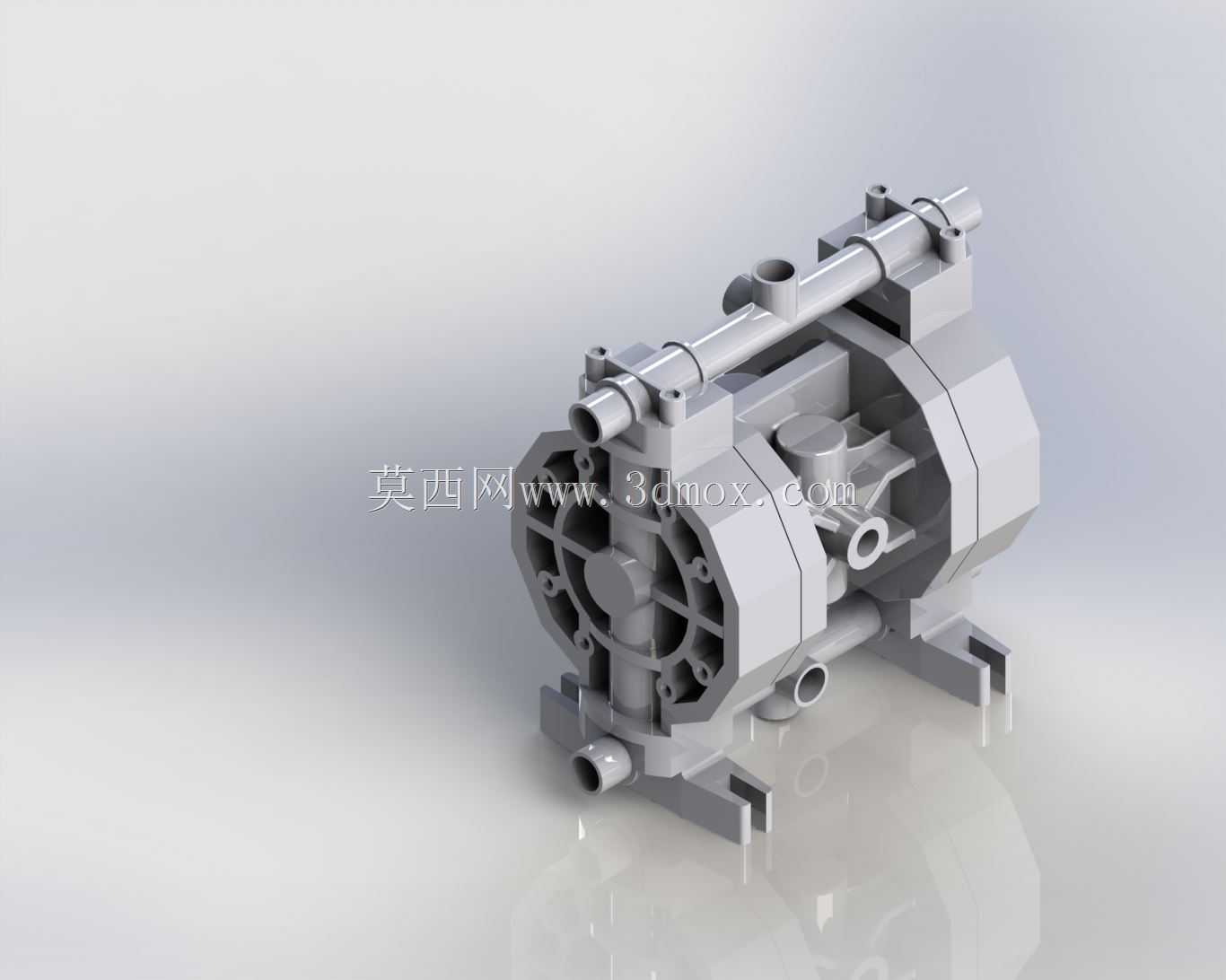

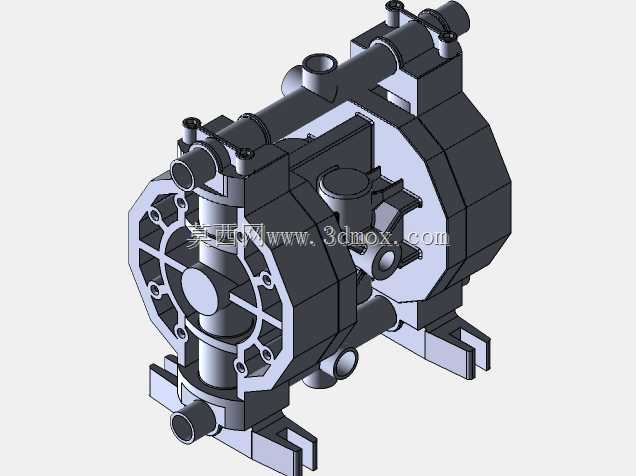

　　这款气动隔膜泵的结构设计，核心针对污泥这类高粘度、含固体颗粒的流体输送场景做了针对性优化，在市政污泥处理、工业尾矿浆输送、高浓度化工残液转运等工况中，这类泵体依靠气源驱动的特性，可在无电力配套的野外作业场景、防爆要求较高的化工车间内稳定运行，避免电动泵在易燃易爆环境下的电火花风险，同时无轴封的结构设计从根源上杜绝了输送过程中的跑冒滴漏问题，对于腐蚀性污泥、含挥发性介质的污泥输送场景适配性极强。从结构设计逻辑来看，整体采用对称式的腔体布局，进出液口分布在泵体上下与侧方的不同位置，可适配不同安装方向的管路对接需求，两侧的隔膜腔通过中间的气阀分配机构实现往复运动的动力切换，气路通道集成在泵体中部的金属块内，减少了外接气管的接头数量，

　　降低了气源泄漏的概率。泵体底部的支撑脚做了加宽加厚处理，安装时可通过螺栓直接固定在设备机架或者混凝土基础上，支撑脚的安装孔位间距预留了足够的操作空间，方便后期维护时的拆装作业，整体外形的长宽高比例控制在紧凑区间，可在狭窄的设备夹层、污泥处理车间的管廊下方完成安装，不需要额外预留过大的检修空间，日常维护仅需要拆开两侧的端盖即可更换隔膜片与阀球，不需要将整个泵体从管路上拆卸下来。进出液口的接口采用标准的法兰连接尺寸，可直接对接同口径的工业管路，不需要额外制作转换接头，泵体内部的流道做了圆弧过渡处理，没有直角死角，避免污泥中的固体颗粒在流道拐角处堆积造成堵塞，过流部件的壁厚做了加厚处理，可耐受污泥中硬质颗粒的长期冲刷，

　　延长易损件的更换周期。气阀部分的设计采用了无润滑式的配气结构，不需要定期加注润滑油维护，可在长时间连续运行的工况下保持稳定的换向动作，不会因为气源中的少量杂质出现卡阀问题，泵体的启停可通过气源阀门直接控制，不需要额外配置电气控制元件，在临时抽排污泥的作业场景中可快速接驳气源投入使用。
