带安装基座的铰接式传感连接构件

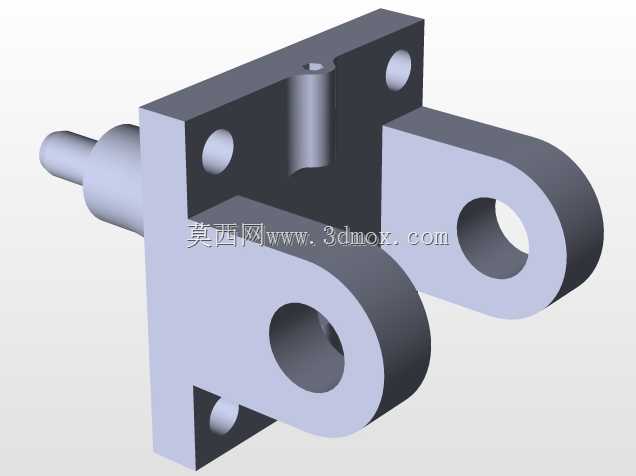

　　该构件属于传感检测单元的配套安装连接结构，主要应用在工业自动化产线的位移、位置类检测场景中，作为传感元件与被测运动机构之间的衔接载体，解决传感元件直接安装时受力偏移、定位不准的问题。从结构设计来看，主体采用一体化铣削成型思路，后端的方形安装基板预留了三个沉头安装孔，分别布置在基板的左上、右上、下侧位置，安装时可通过内六角螺栓将整个构件固定在设备的安装立板上，孔位的分布设计考虑了安装后的抗扭性能，避免构件受侧向力时出现绕安装轴偏转的情况。基板向前延伸出两个平行的带孔铰接耳板，耳板的孔位同轴度设计公差控制在0.02mm以内，用于穿装铰接销轴，连接被测的往复摆动部件，耳板的厚度根据常规铰接副的受力载荷设计，能够承受常规工况下的径向剪切力，

　　不会出现耳板变形导致的卡滞问题。基板左侧伸出的阶梯轴结构是传感元件的安装定位端，轴段的直径差形成定位轴肩，装配时传感元件的内孔可以直接套入该轴段，靠轴肩实现轴向定位，无需额外设计定位套，减少装配环节的零件数量。靠近基板上侧的半开放圆柱槽是传感元件的走线避让位，传感元件的信号线缆可以从该槽位引出，避免运动过程中线缆被铰接部件剐蹭磨损。在安装边界方面，整个构件的横向安装尺寸不超过两个耳板的外侧间距，纵向尺寸从安装基板的后端面到左侧阶梯轴的端面，安装时需要在基板后方预留不小于5mm的螺栓操作空间，耳板的铰接孔中心到安装基板的垂直距离经过匹配设计，保证被测部件摆动时，不会和安装基板产生运动干涉。这类结构的设计核心是兼顾安装刚性和运动灵活性，

　　既要保证传感元件的安装位置稳定，不会因为设备运行的振动出现检测数据漂移，也要保证铰接连接的运动顺畅，不会因为加工装配的公差导致运动阻力增大，影响被测机构的正常动作。实际应用中，这类构件常配套在直线位移传感器、角度位置传感器的安装场景中，替代零散的拼接式安装支架，减少装配时的调整工作量，同时提升整个检测单元的结构可靠性，降低长期运行中支架松动、位置偏移的故障概率。结构的倒角处理全部采用R1-R2的工艺圆角，避免锐边在装配时划伤操作人员或者线缆，铰接孔的内孔表面设计有一定的粗糙度要求，保证销轴穿装后既能灵活转动，又不会出现过大的配合间隙。
