传感器安装固定基座结构设计

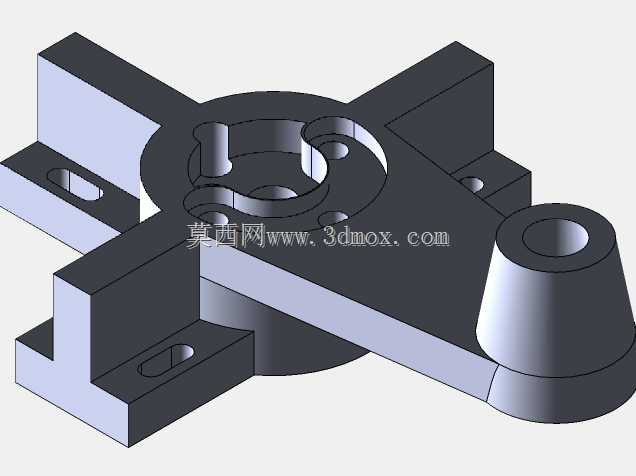

　　该结构件作为传感检测单元的配套安装载体，主要应用在工业自动化产线的工位检测、设备运行状态监测、精密仪器定位检测等场景中，承担传感器本体的定位固定、受力承载以及与被测设备的连接适配作用，是传感检测系统中保障检测精度与运行稳定性的关键结构配件。从结构设计逻辑来看，主体采用一体化铣削成型的布局思路，中心区域设置圆形定位腔，用于匹配传感器主体的安装定位，腔体内预留的多个定位柱与安装孔位，可与传感器外壳的对应卡槽、螺孔精准配合，避免传感器运行过程中出现径向窜动或周向偏转，保障检测探头与被测面的相对位置精度。结构向外延伸出四个对称分布的L型安装支耳，每个支耳上加工有长圆形腰型孔，这类孔位设计可在现场安装时提供一定的位置调整余量，

　　抵消安装基座与设备机架之间的加工误差、装配累计误差，降低现场安装的对位难度，支耳的弯折结构经过受力校核，可承受常规工业场景下的振动、冲击载荷，避免长期运行后出现支耳变形导致的传感器位置偏移。结构一侧设置的锥台型凸起结构，内部预留通孔，可用于穿设传感器的信号线缆或配套的气路管路，同时锥台结构可作为辅助定位基准，在安装时快速对齐设备上的对应定位槽，提升装配效率。从安装边界来看，该基座的整体外轮廓尺寸适配多数常规工业传感器的安装空间要求，支耳的安装孔位间距符合通用工业机架的安装孔距标准，无需额外加工转接板即可直接安装在标准型材机架、设备钣金面板或专用检测工装上。结构的壁厚设计兼顾了刚性与轻量化需求，主体承载区域壁厚满足1.

　　5倍额定载荷的强度要求，非承载区域做了适当的减薄处理，在不降低整体结构刚性的前提下减少材料消耗，降低零件自重。所有棱边均做了倒角处理，避免安装过程中划伤操作人员或损坏传感器线缆，安装贴合面设计有0.02mm的平面度公差要求，保障安装后基座与设备接触面完全贴合，不会出现倾斜导致的传感器检测角度偏差。这类安装基座的设计需要充分考虑不同应用场景的适配性，比如在有切削液、粉尘的加工设备上使用时，结构表面可做阳极氧化或镀锌处理提升耐腐蚀性，在高振动的设备上使用时，可在腰型孔位置加装减震垫圈进一步提升稳定性，结构上预留的扩展孔位也可根据需求加装防护盖、信号屏蔽罩等配件，拓展不同场景下的使用能力。
