传感器安装用双铰连接支架结构设计

　　该结构件属于传感器配套安装类支撑铰接部件，主要应用在工业检测场景中需要小范围角度自适应调整的传感器安装工位，常见于自动化生产线的位移检测、振动监测、位置反馈类传感器的固定环节，能够补偿安装面的形位公差，避免传感器安装时因刚性约束产生内部应力，影响检测精度甚至损坏敏感元件。

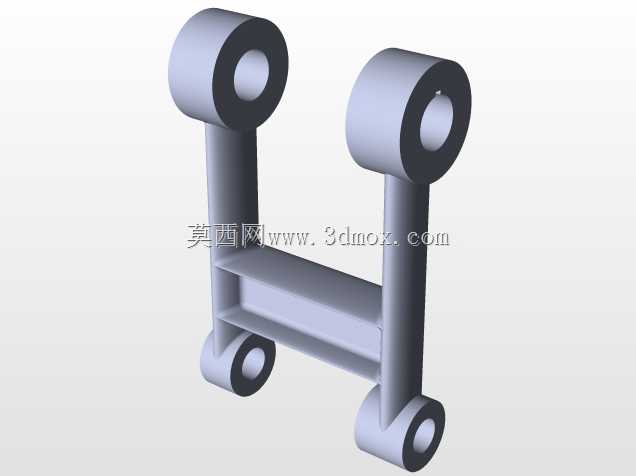

　　从功能特性来看，该构件采用上下双组同轴铰接孔设计，上端两个大尺寸铰接孔用于与设备固定端的铰轴配合，下端两个小尺寸铰接孔用于连接传感器安装座，中间的连接臂采用等截面直杆加横向加强筋的结构形式，在保证整体结构刚度的同时尽可能降低构件自重，避免额外负载影响传感器的检测响应速度。横向加强筋设置在两个连接臂的中间位置，能够抵消铰接部位受侧向力时产生的扭转变形，保证上下铰接孔的轴线平行度长期维持在公差范围内，避免出现卡滞、转动不畅的问题。

　　设计过程中优先考虑了安装边界的适配性，上端两个铰接孔的中心距按照主流工业传感器安装支架的通用接口尺寸设定，孔的内径公差选用H7级间隙配合，能够适配标准圆柱销与铰轴的装配需求，孔的端面做了倒角处理，方便装配时销轴的导入，同时去除锐边避免安装过程中划伤操作人员。下端铰接孔的中心距与上端保持平行度公差要求，孔深根据传感器安装座的连接耳厚度设计，保证装配后销轴不会出现轴向窜动，同时预留足够的转动间隙，满足±5°范围内的角度自适应调整需求，能够适配安装面存在小角度倾斜的现场工况，不需要额外加工调整垫片即可完成装配。

　　结构的壁厚设计经过受力校核，连接臂的壁厚按照传感器总重量3倍的安全系数选取，能够承受设备运行过程中产生的振动与冲击载荷，避免长期使用后出现结构变形导致的传感器位置偏移。所有外棱边都做了R1的圆角过渡，减少应力集中点，提升构件的疲劳强度，适配工业现场长期连续运行的使用需求。铰接孔的内表面粗糙度要求达到Ra1.6，降低销轴转动时的摩擦阻力，保证角度调整的顺滑性，同时减少磨损量，延长构件的使用寿命。该结构不需要额外的焊接工序，一体加工成型即可满足使用要求，加工工艺性好，适合批量生产，能够作为标准配件适配多种类型的工业传感器安装场景，降低现场安装的调整难度，提升传感器的安装稳定性与检测可靠性。
