带端部引出臂的圆柱螺旋压缩弹簧结构

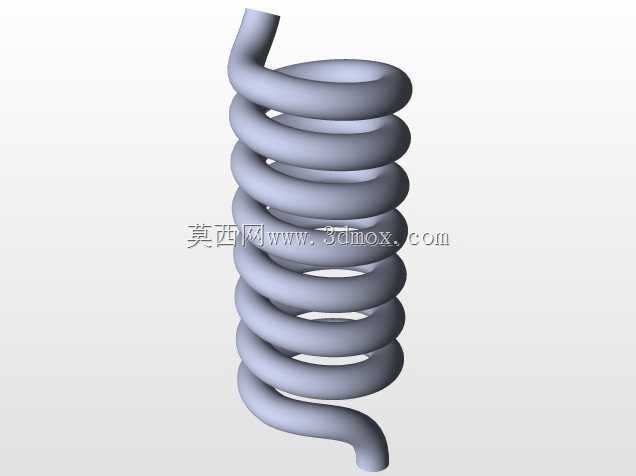

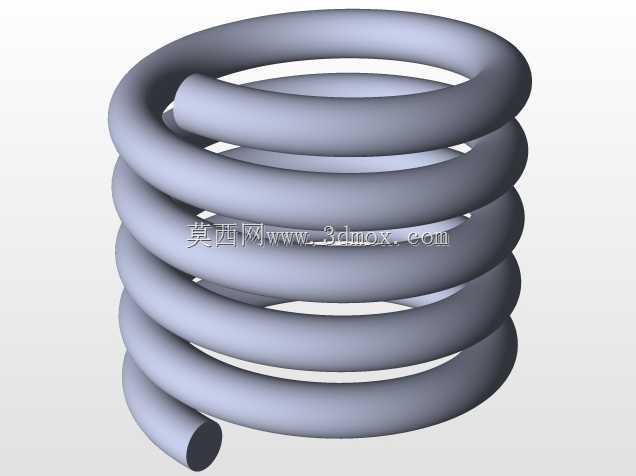

　　这类带端部引出臂的圆柱螺旋弹簧，常应用在需要兼顾轴向缓冲与小角度周向复位的工况中，比如小型传感检测机构的触发复位组件、低压电气触头的压紧结构、精密仪表的张紧调节单元，区别于常规两端并紧磨平的标准压缩弹簧，两端延伸出的弯曲臂可以直接卡入安装基座的预留槽位，省去了弹簧座、固定销这类额外连接件，能有效压缩装配空间，适配小型化设备的紧凑布局需求。从结构设计逻辑来看，主体螺旋段的圈距保持均匀，保证受压时各圈变形量一致，避免出现偏载导致的弹力曲线偏移，螺旋段的中径尺寸需要匹配安装腔的内径，预留0.2-0.5mm的径向间隙，防止工作过程中弹簧与腔壁发生摩擦剐蹭，影响弹力输出的稳定性。两端的引出臂采用圆弧过渡弯折，弯折处的曲率半径大于线材直径的1.

　　5倍，避免弯折位置出现应力集中，长期往复受力后发生断裂失效，引出臂的末端做了平直段处理，卡入安装槽后不会出现滑移脱出的问题，安装时不需要额外焊接或者紧固件固定，装配效率更高。在实际选型应用中，这类弹簧的有效圈数直接决定了刚度系数，圈数越多刚度越低，相同压缩量下的弹力越小，适合需要软缓冲的检测触发场景，圈数越少刚度越高，适合需要快速复位的高频动作机构。线材直径的选择需要结合工作载荷计算，既要保证最大压缩量下的应力不超过材料的许用切应力，还要兼顾疲劳寿命要求，在频繁往复动作的工况下，需要对弹簧表面做喷丸强化处理，提升表面残余压应力，延长循环使用寿命。建模过程中需要重点控制螺旋线的升角与端部弯折段的相切连续性，

　　保证扫掠生成的实体在过渡位置没有棱边突变，避免后续有限元分析时出现应力奇异点，影响仿真结果的准确性，同时引出臂的角度需要匹配安装位置的卡槽方位，保证装配后弹簧的预压缩量处于设计区间，不会出现预紧力不足或者过压并圈的情况。这类弹簧的安装边界需要注意，轴向的最大压缩行程不能超过压并高度的10%余量，防止长期压并导致弹簧出现塑性变形，丧失弹性性能，径向的安装空间需要避开周边的运动部件，防止弹簧工作晃动时与其他零件发生干涉。
