手动螺旋压接式管钳工装结构设计

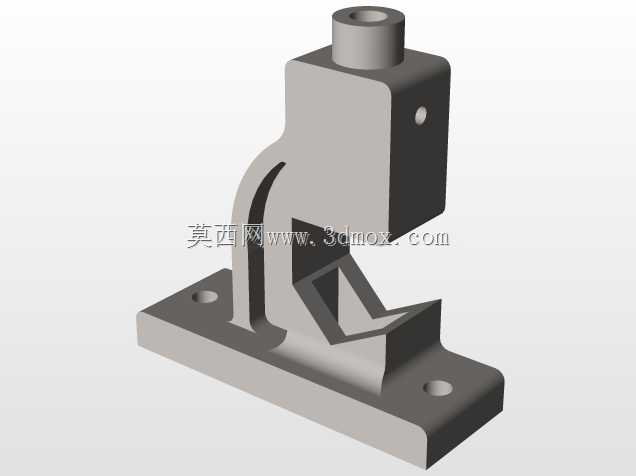

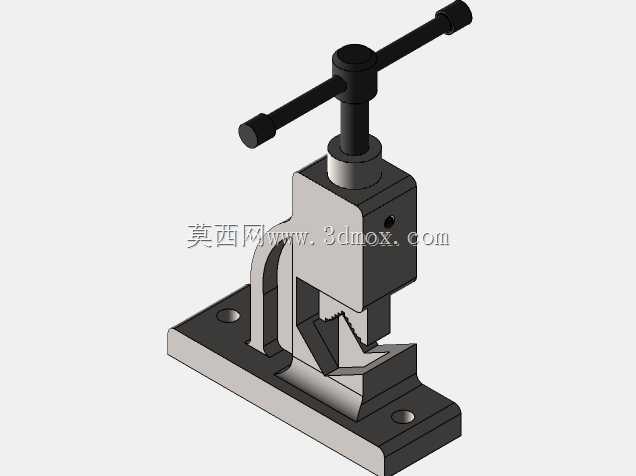

　　这款手动螺旋压接结构的管加工夹持工装，常应用于五金维修、小型管件装配、现场管线施工等场景，区别于常规可调式管钳的旋转咬合设计，它采用立式螺旋下压配合V型定位槽的结构，能在固定工位上完成小直径金属管、硬质塑料管的压接、校形、端头铆压等工序，相比手持管钳作业，它的夹持稳定性更强，不会因为施力角度偏移导致管件表面夹伤、打滑。从结构设计逻辑来看，底座采用带安装孔的平板式结构，四个沉头孔可直接通过螺栓固定在工作台面，安装边界完全适配常规钳工台的T型槽间距，底座上方的C型架体承担主要的支撑受力，架体与底座采用一体式折弯加强结构，避免下压施力时架体出现开口变形。顶部的螺旋传动副采用梯形螺纹设计，导程适配手动操作的施力节奏，

　　旋转顶部的T型手柄即可带动压头垂直下行，压头与下模座的V型槽对中精度控制在0.1mm以内，能保证管件夹持时的同轴度，避免压接时出现偏斜。下模座的V型槽开口角度设计为90度，可适配直径6mm到25mm范围内的圆形管件，槽口边缘做了R0.5的倒角处理，防止硬金属管件压接时表面出现压痕缺陷。压头与螺杆的连接部位采用活动铰接结构，下压时压头可根据管件表面的弧度自动微调角度，保证咬合面完全贴合管件外壁，不会出现线接触导致的应力集中。T型操作手柄的长度经过力臂核算，普通人单手施加150N的握力时，压头可输出近2kN的下压力，完全满足薄壁铜管、铝管的压接变形需求，不需要额外借助加力杆。架体侧面预留了定位销安装孔，可根据加工需求加装轴向定位挡块，

　　实现管件端头压接的尺寸定长，批量加工时不需要反复测量定位。整体结构没有复杂的传动部件，所有受力零件均采用45号钢材质，关键受力面做了淬火处理提升耐磨性能，日常维护仅需要定期给梯形螺纹添加润滑脂即可，适合小型加工门店、设备维修班组、管线施工现场作为固定工位的夹持压接工具使用，相比手持管钳它的作业效率更高，压接成型的一致性更好，也能降低长时间手持工具作业的劳动强度。
