汽车传动系统差速器结构设计

　　差速器作为汽车驱动桥核心传动部件，主要应用于各类采用轮式驱动的乘用车辆、商用车辆底盘传动系统中，布置于驱动桥半轴与主减速器输出端之间，核心作用是在车辆转向或行驶于不平路面时，允许两侧驱动轮以不同转速转动，保证两侧驱动轮做纯滚动运动，避免轮胎出现滑拖、异常磨损，同时保障车辆转向操控的平顺性与行驶稳定性。

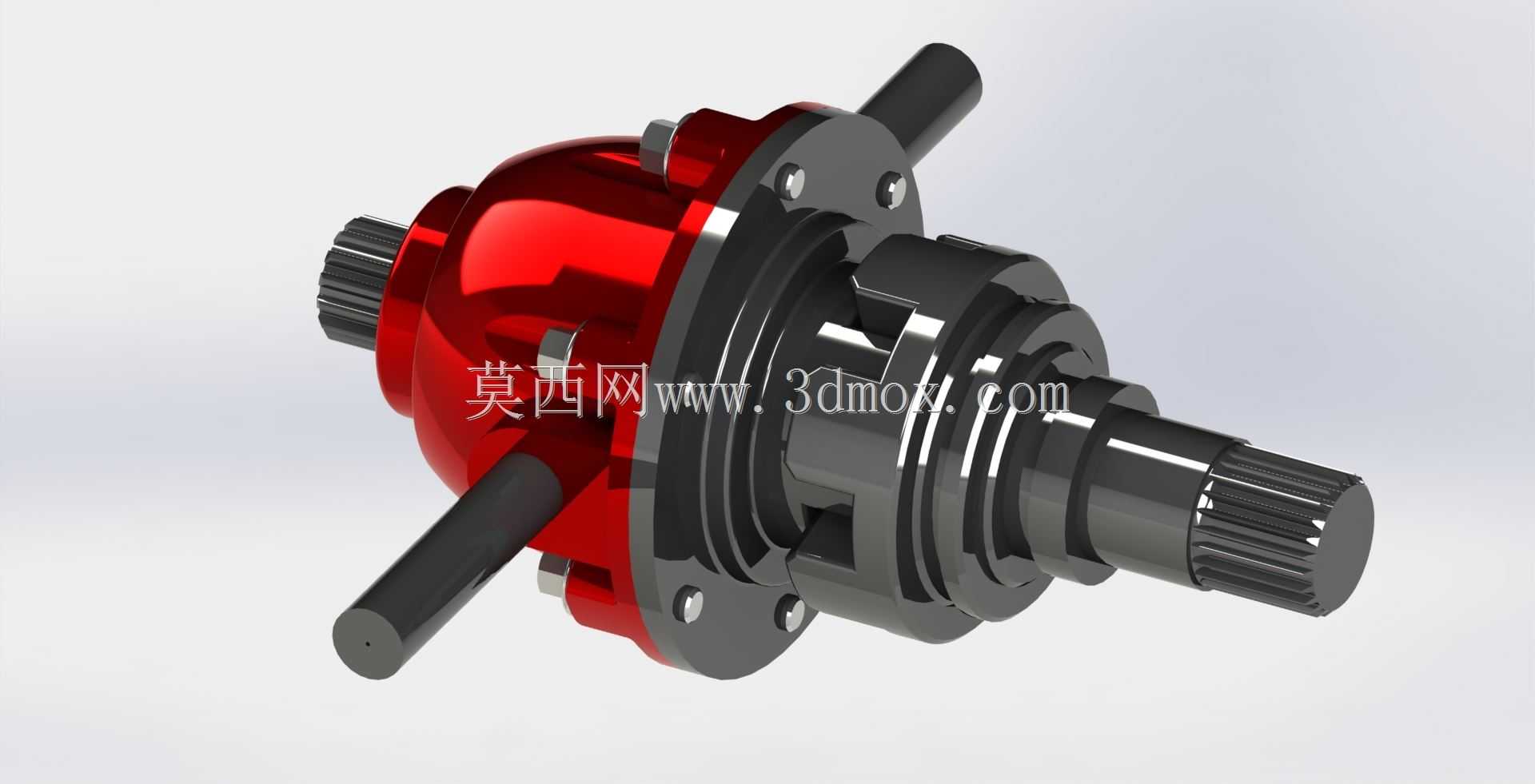

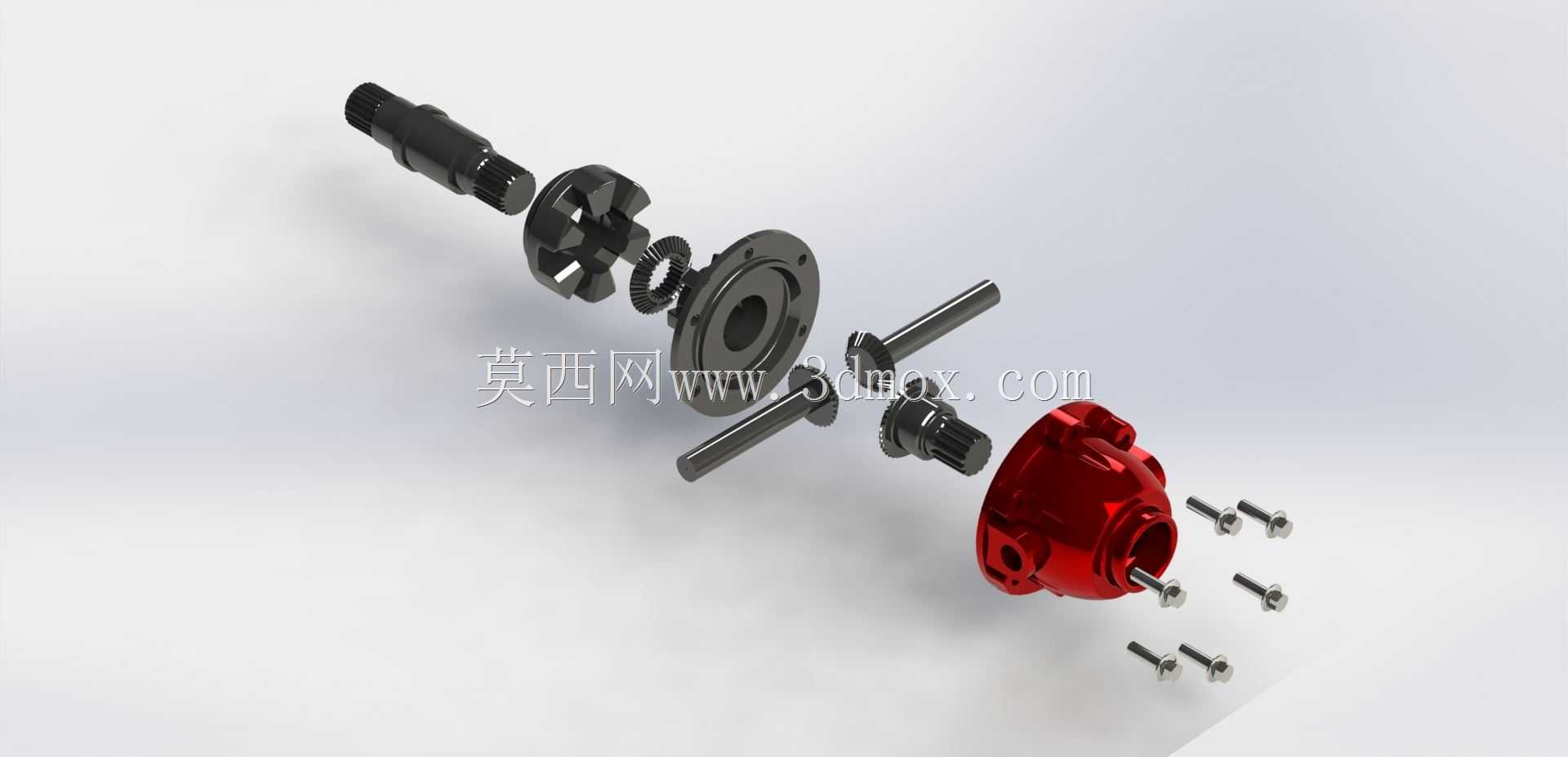

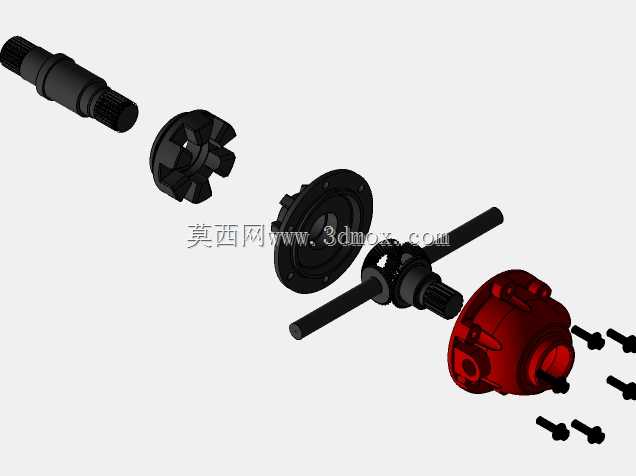

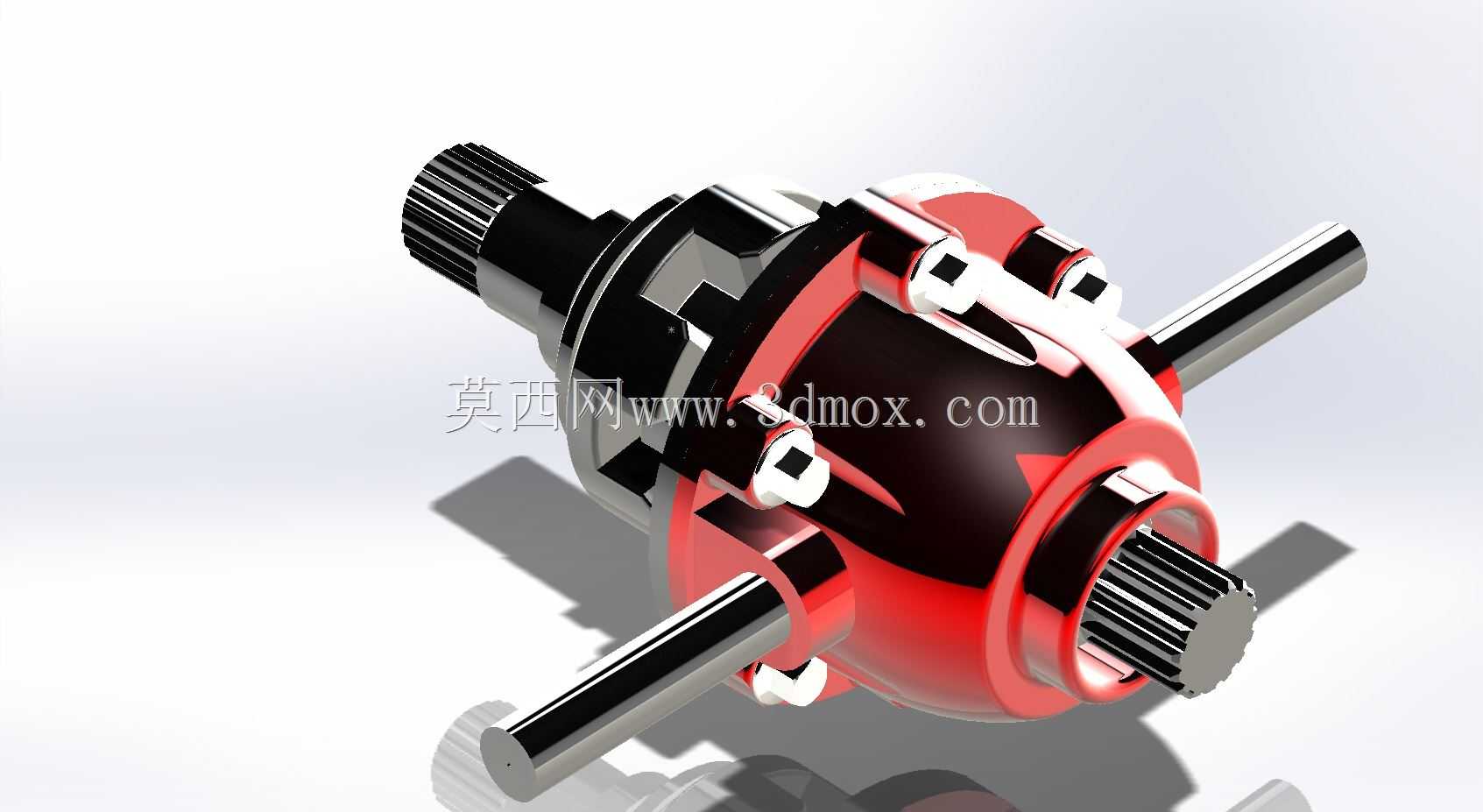

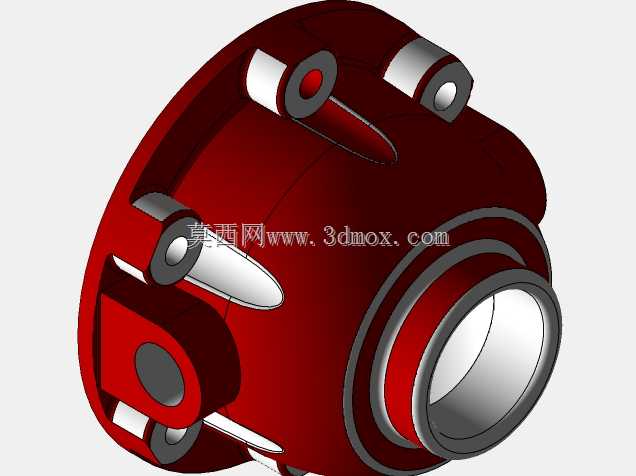

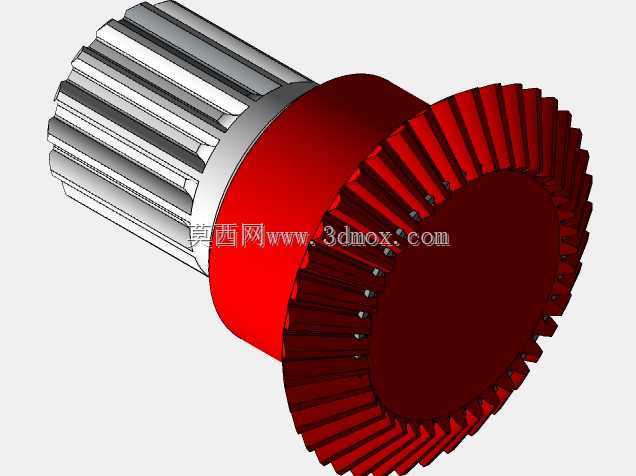

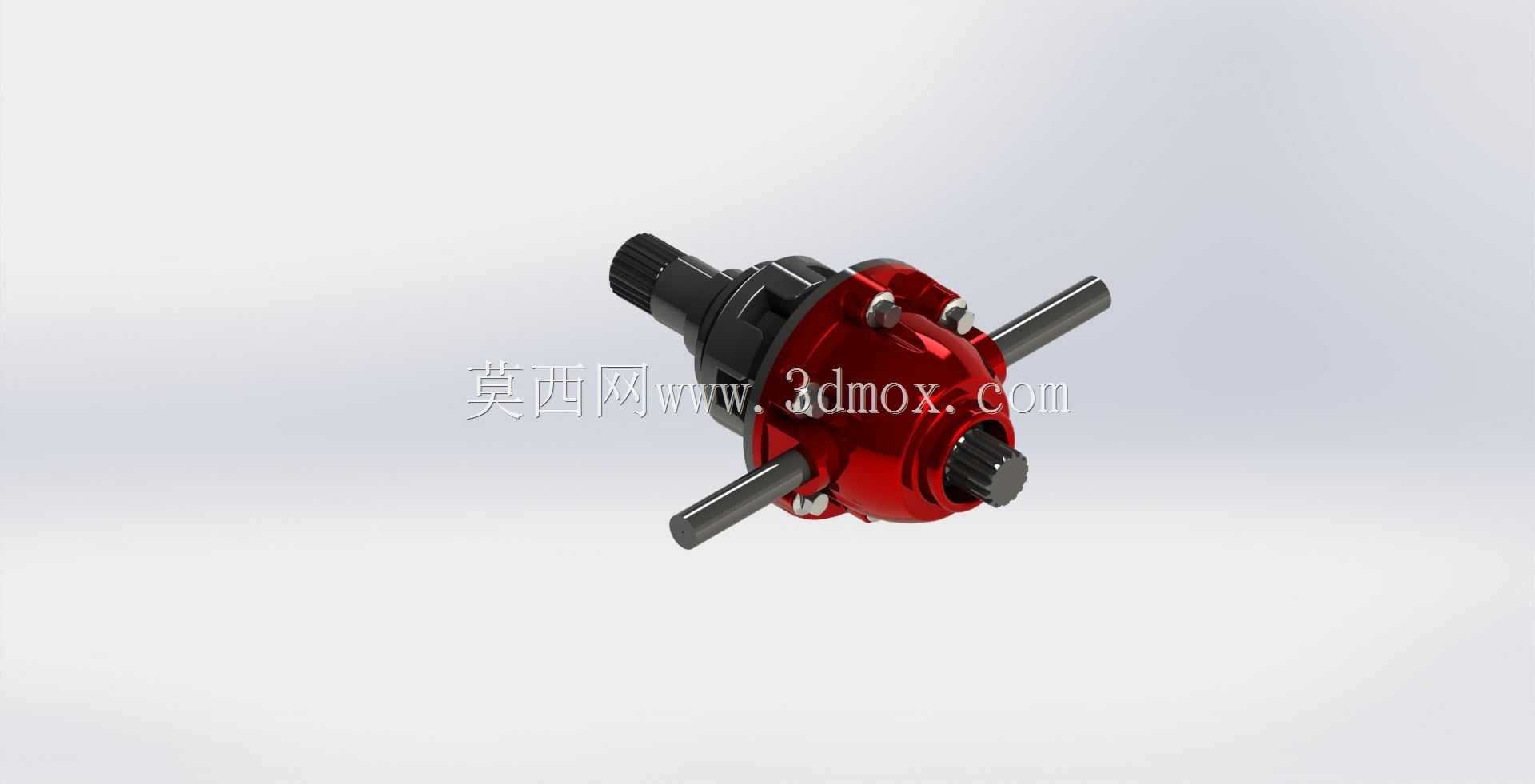

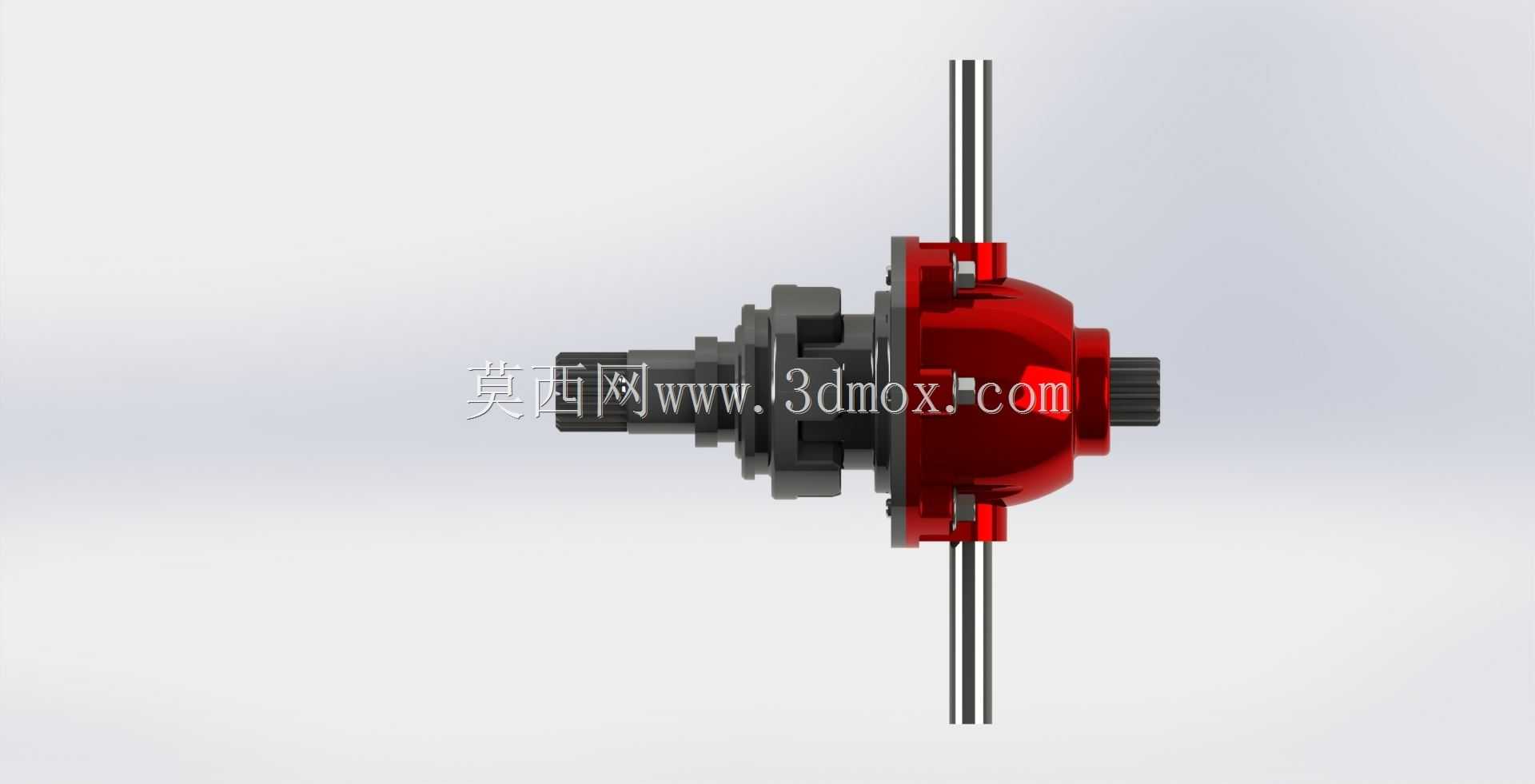

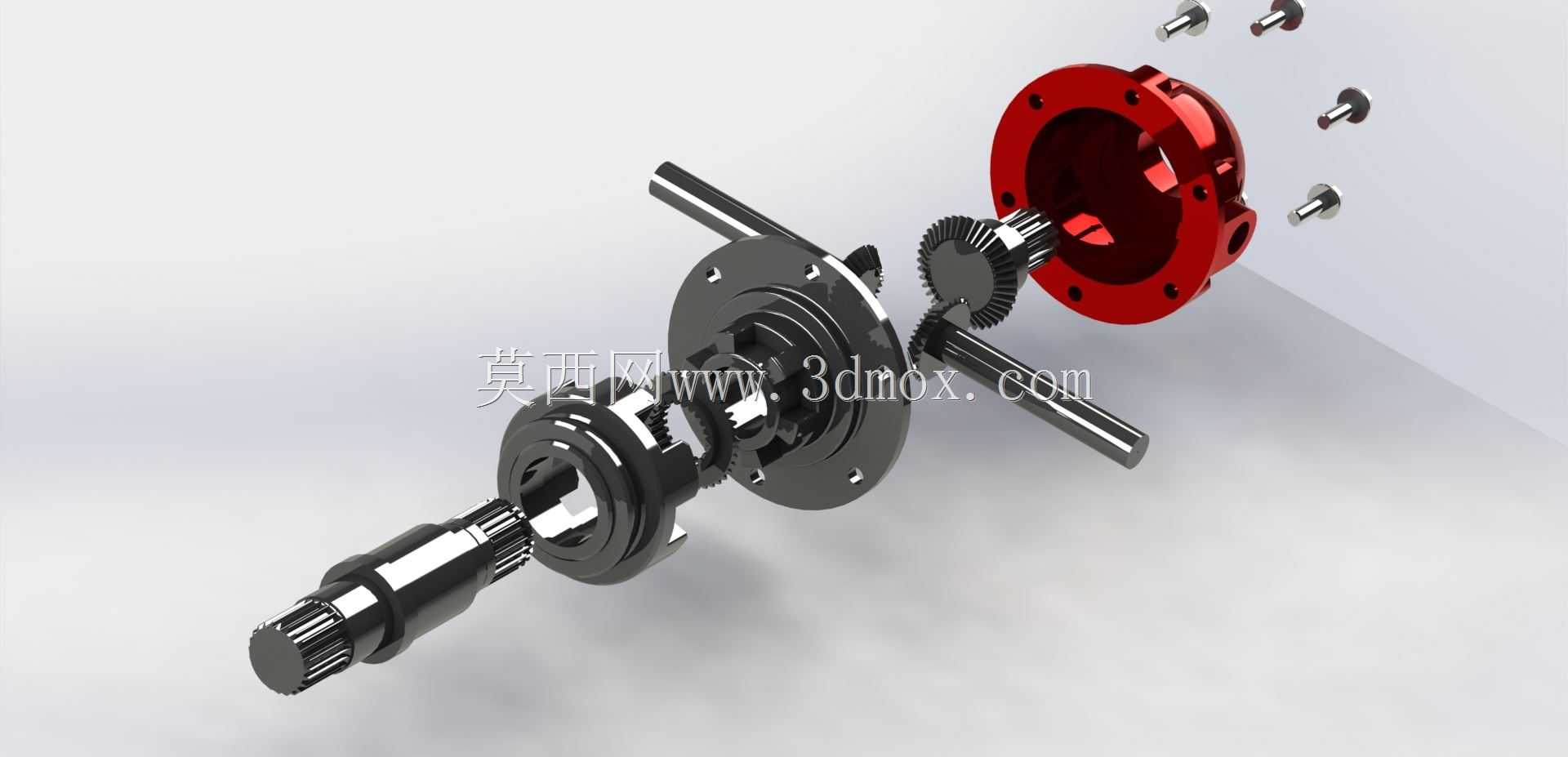

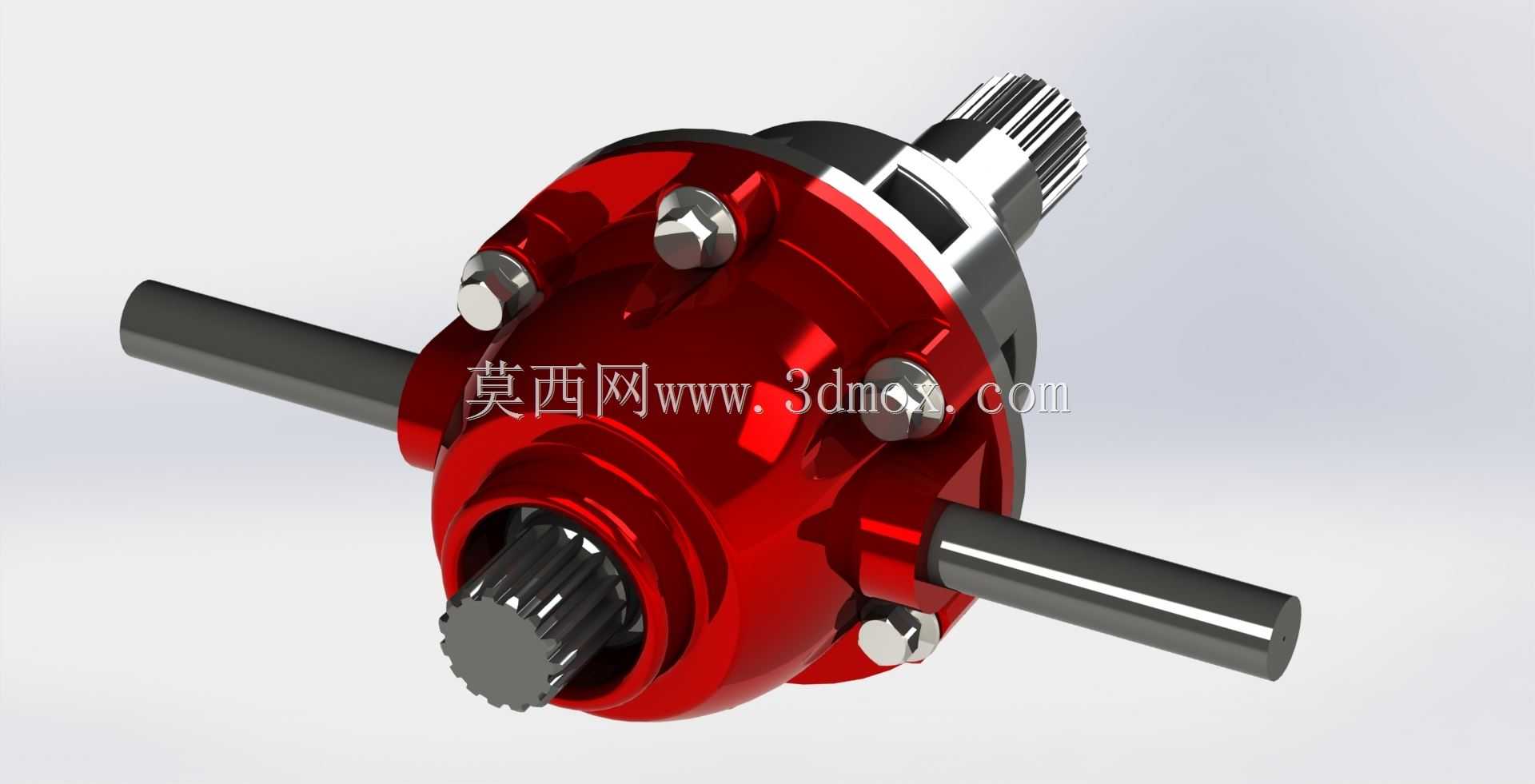

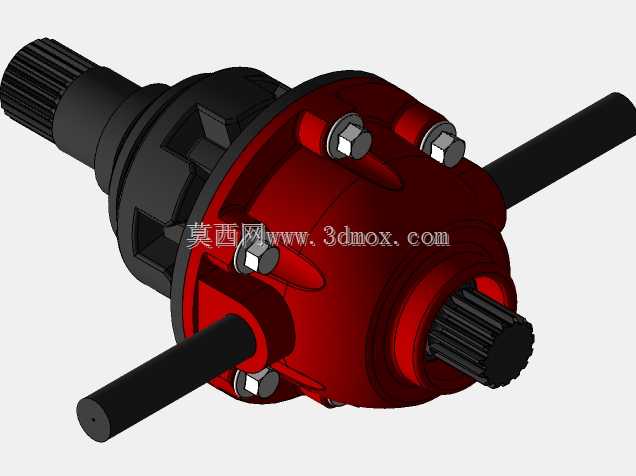

　　该差速器采用对称式锥齿轮结构布局，整体为封闭壳体式设计，红色涂装的差速器壳作为核心承载基体，通过周向均布的紧固螺栓实现壳体合装，壳体内部集成十字行星齿轮轴、四个行星锥齿轮以及两个与半轴配合的半轴锥齿轮，动力从主减速器从动齿轮输入至差速器壳后，经十字轴传递给行星齿轮，再通过行星齿轮与半轴齿轮的啮合将动力分流至两侧半轴，最终传递给驱动车轮。当车辆直线行驶时，两侧驱动轮行驶阻力一致，行星齿轮仅随差速器壳做公转运动，不发生自转，两侧半轴转速与差速器壳转速保持一致，动力等比例分配给两侧车轮；当车辆转向时，内侧车轮行驶阻力增大，行星齿轮在随壳体公转的同时产生自转，实现两侧半轴的转速差，满足转弯时内外轮行驶距离不同的运动需求。

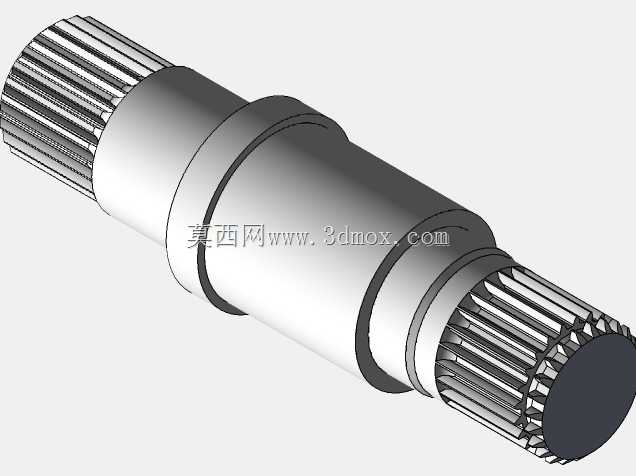

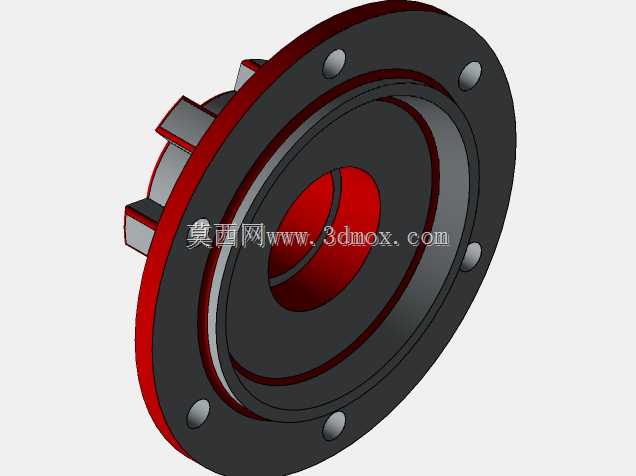

　　从安装边界来看，差速器壳体两端设置有与主减速器壳体配合的轴承安装轴颈，可通过圆锥滚子轴承实现差速器总成在驱动桥壳内的回转支撑，壳体一侧预留主减速器从动齿轮的安装止口与螺栓孔位，可匹配不同速比的主减从动齿轮安装；两侧伸出的半轴连接端采用花键结构，与半轴内端花键套配合传递扭矩，花键参数采用标准渐开线花键设计，具备较好的对中性与承载能力，可适配多数同级别乘用车、轻型商用车的半轴接口尺寸。

　　设计过程中重点考量了齿轮啮合的侧隙与接触斑控制，行星齿轮与半轴齿轮的啮合参数经过匹配优化，保证在不同转速差工况下齿轮啮合平稳，降低传动冲击与噪音；差速器壳采用高强度铸钢材质，壳体壁厚经过受力仿真校核，可承受大扭矩输入下的结构载荷，周向布置的紧固螺栓采用预紧力设计，避免壳体在交变载荷下出现合缝面松动；行星齿轮背部与差速器壳内壁之间设置有减磨垫片，可降低齿轮自转过程中的摩擦磨损，延长部件使用寿命。整体结构紧凑，传动效率高，可满足前置后驱、四驱车型驱动桥的差速传动需求，也可作为工程机械、特种轮式车辆传动系统的差速部件选型参考。
