JBL联名款折叠式手持吹风机创意结构设计

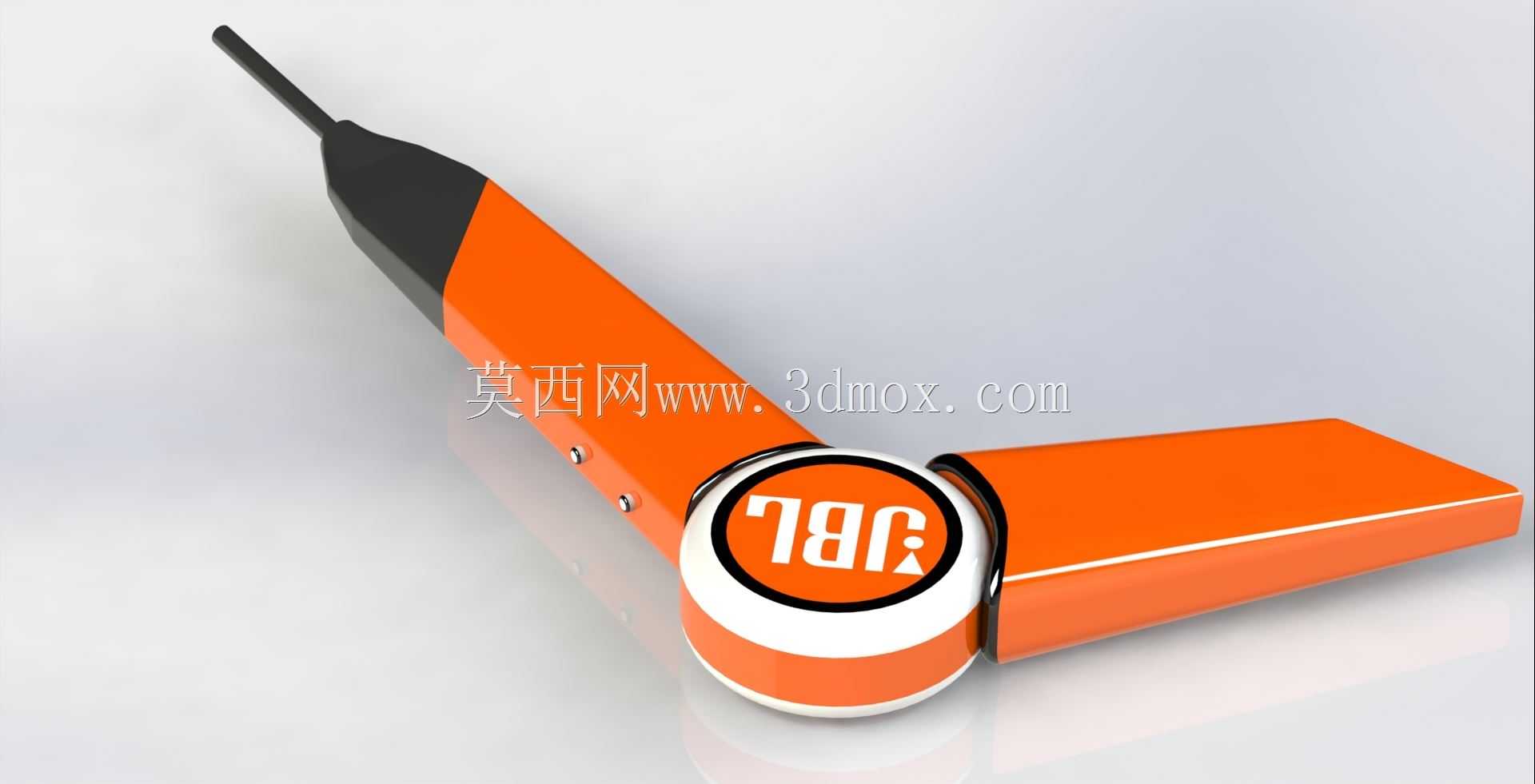

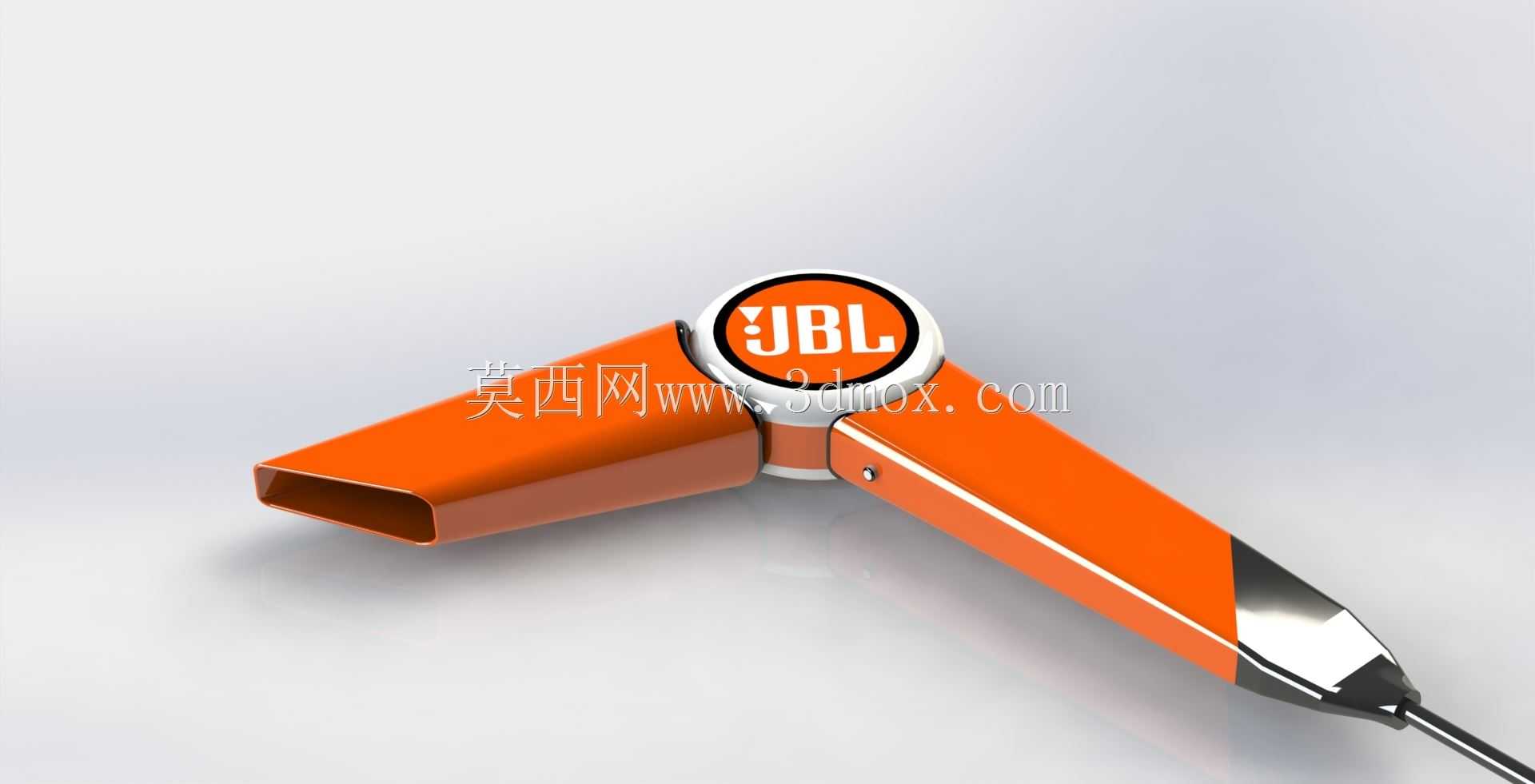

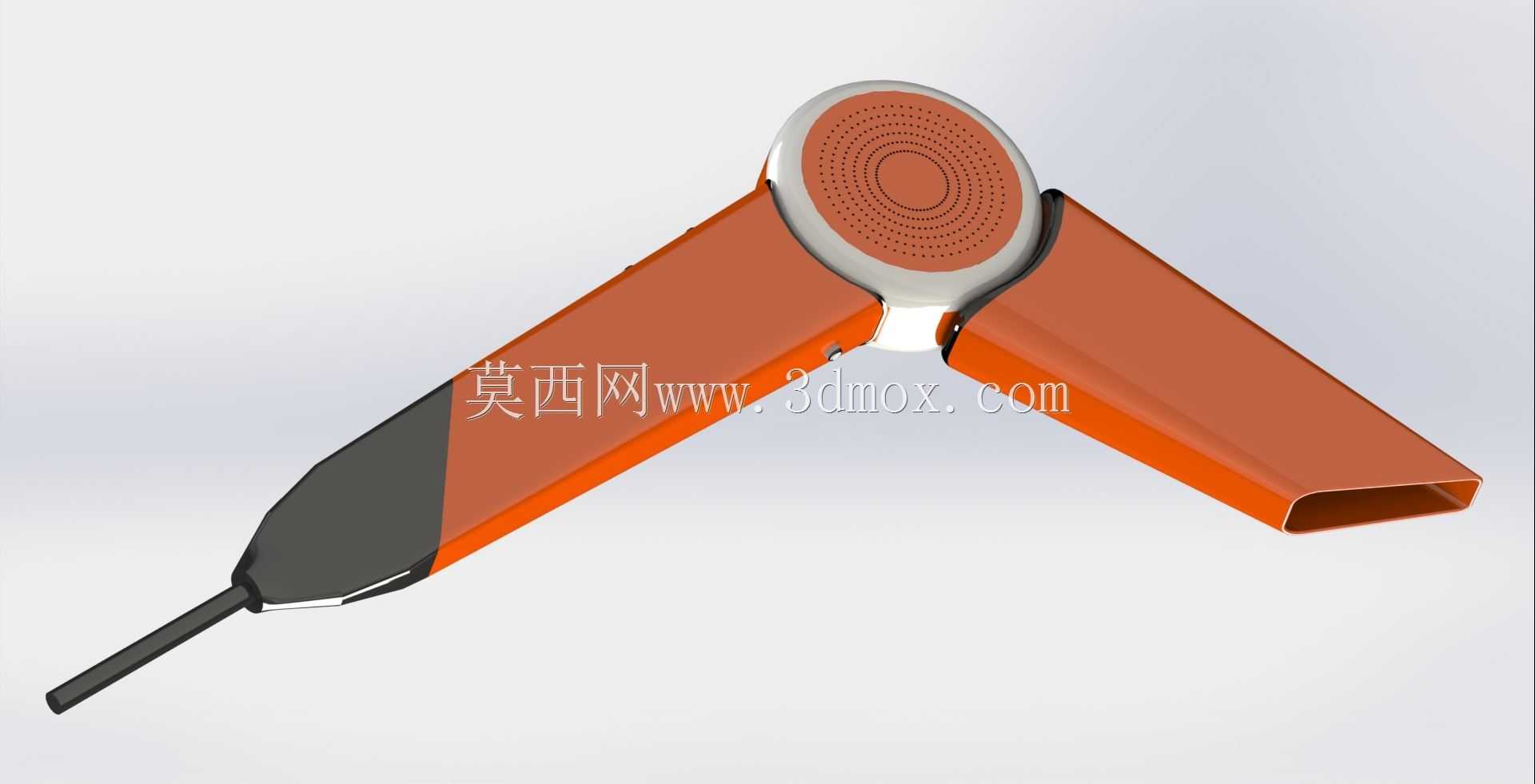

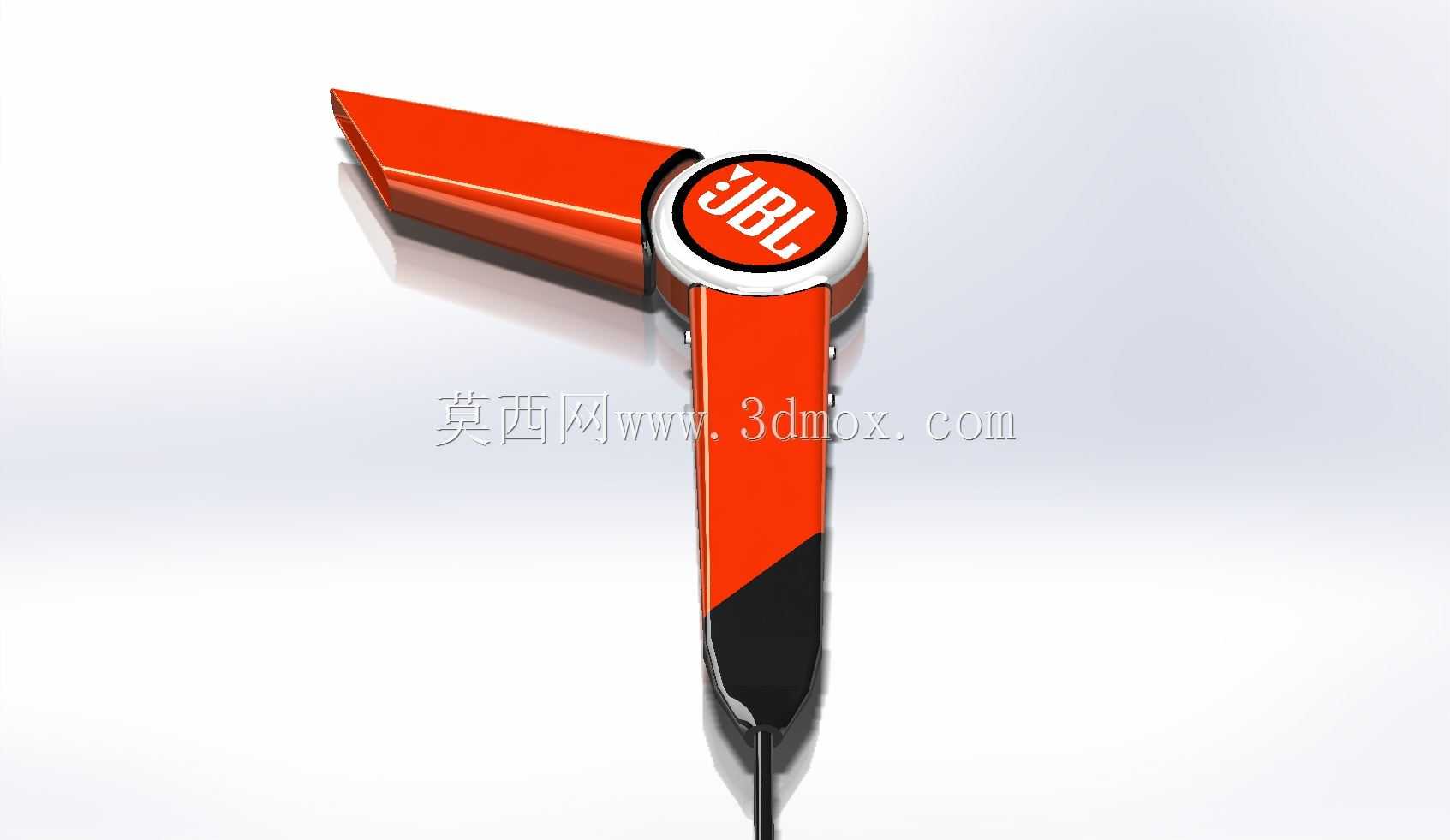

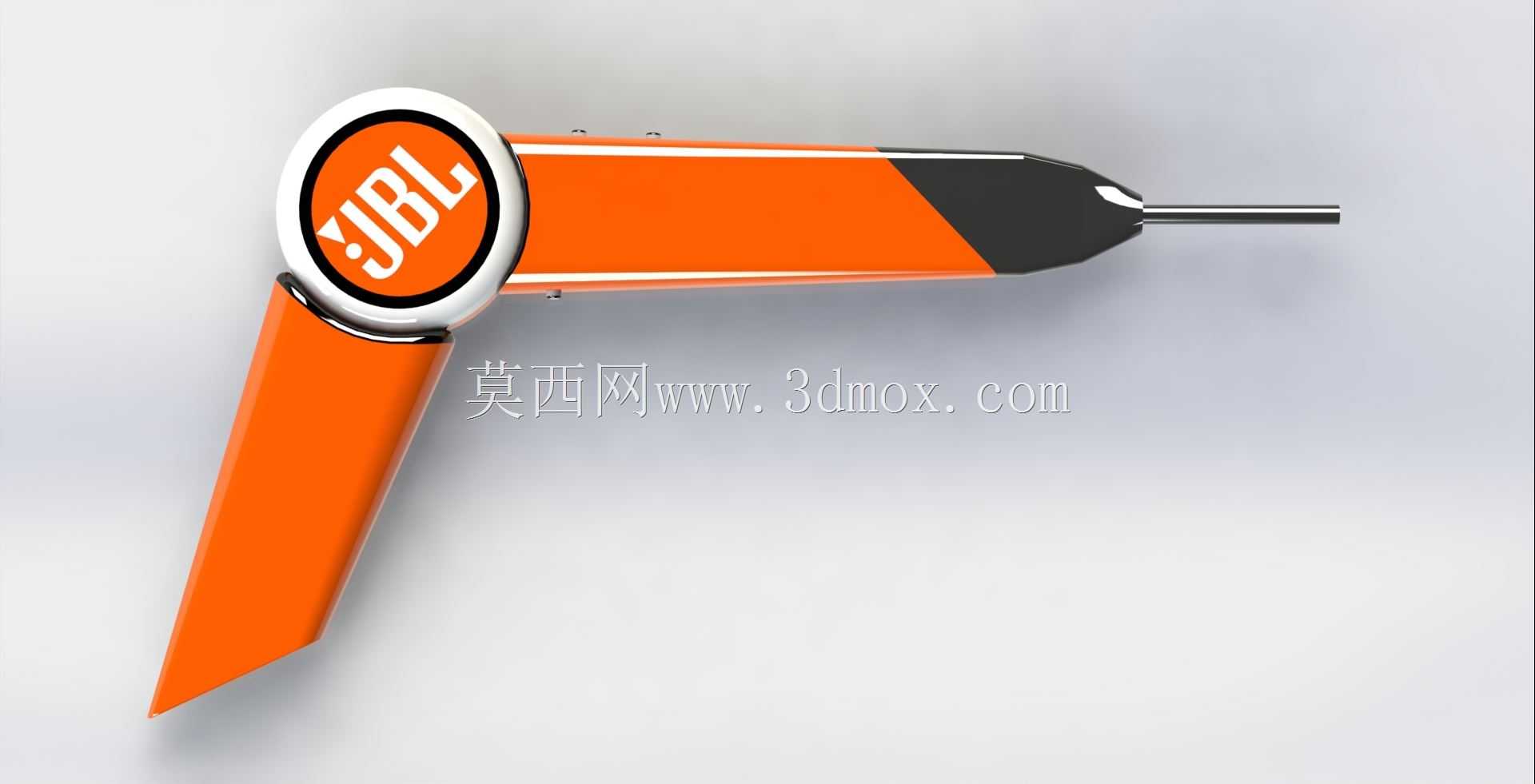

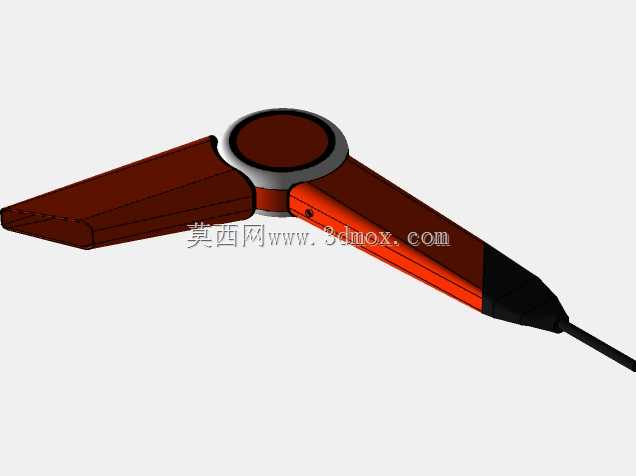

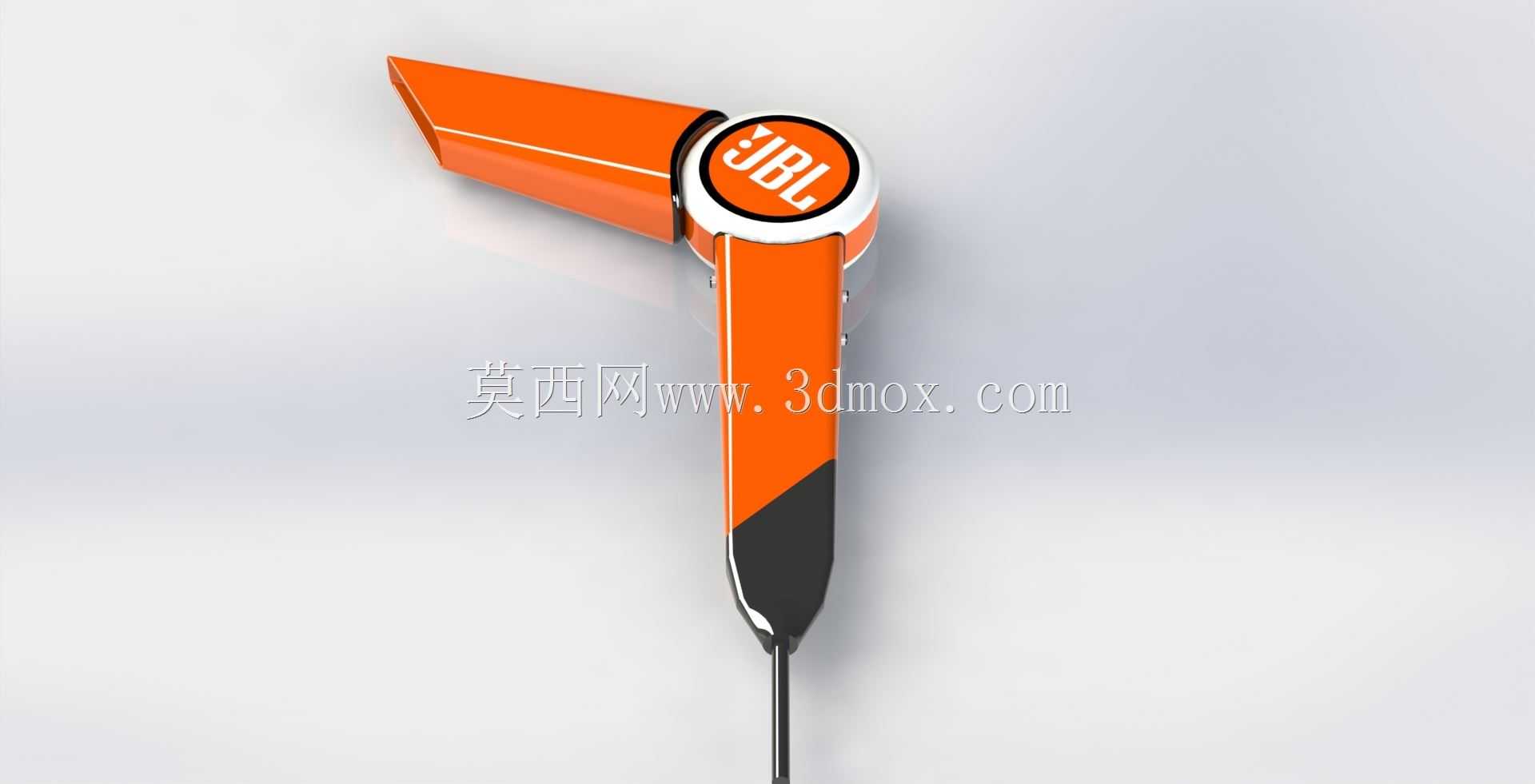

　　这款折叠式手持吹风机的结构设计，首先围绕个人护理场景的日常使用痛点展开，日常居家干发、美发造型、差旅便携收纳都是核心应用场景，区别于传统直筒吹风机的固定形态，折叠铰接结构的设计直接将整机收纳长度压缩近40%，能够轻松放入常规洗漱包、登机箱侧袋，解决差旅携带时传统吹风机过长挤占行李空间的问题。从功能特性来看，整机采用流线型握持手柄与出风筒一体化铰接布局，铰接位置设置阻尼定位结构，可在0到120度的弯折角度区间内任意锁止，适配不同握持习惯的用户，无论是手持顺吹、反手吹发根，还是放置在台面作为立式吹风使用，都能找到合适的出风角度，无需刻意调整手腕姿态。出风筒采用扁形收敛流道设计，相比传统圆形出风口，气流经过收敛段后风速提升约25%，

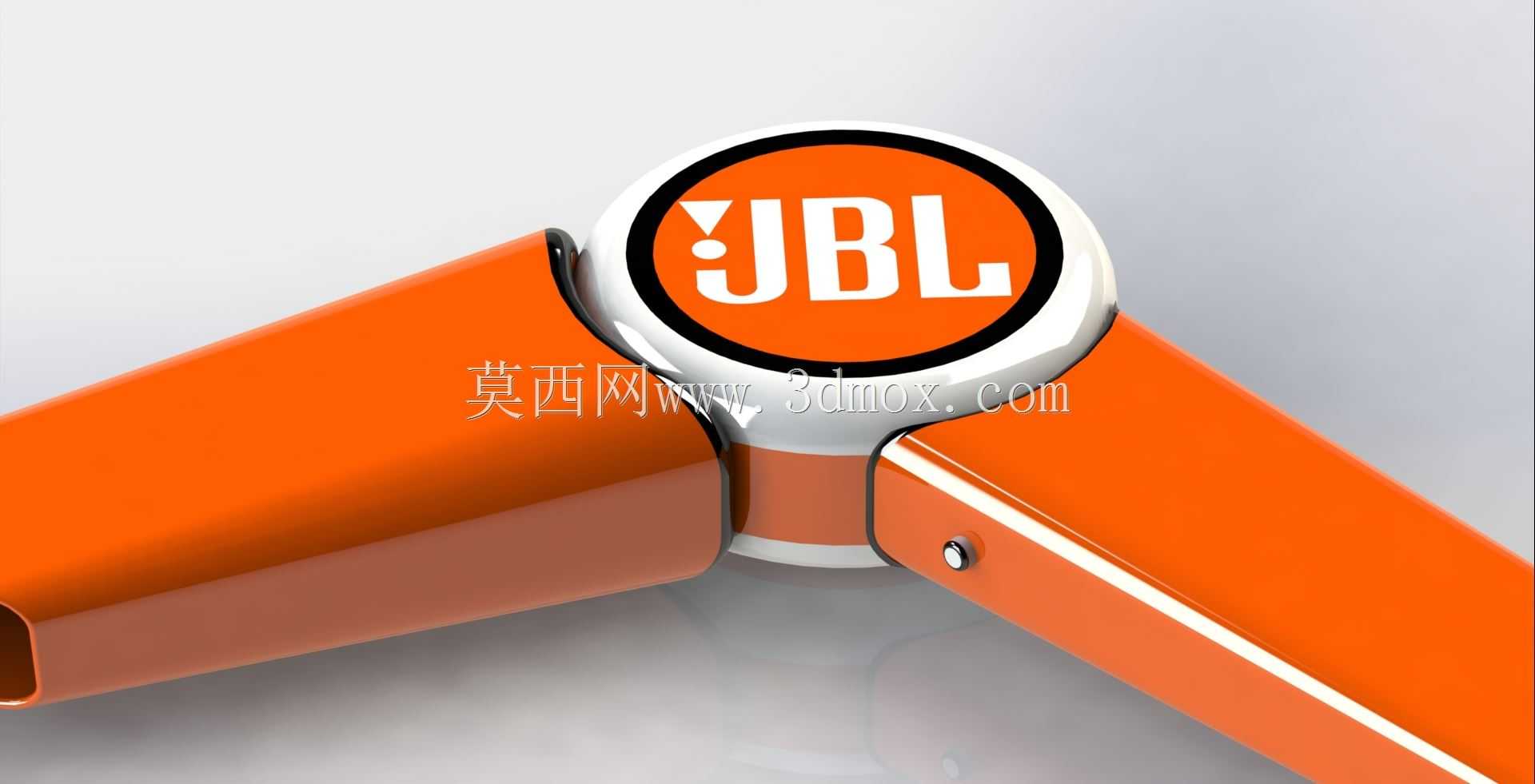

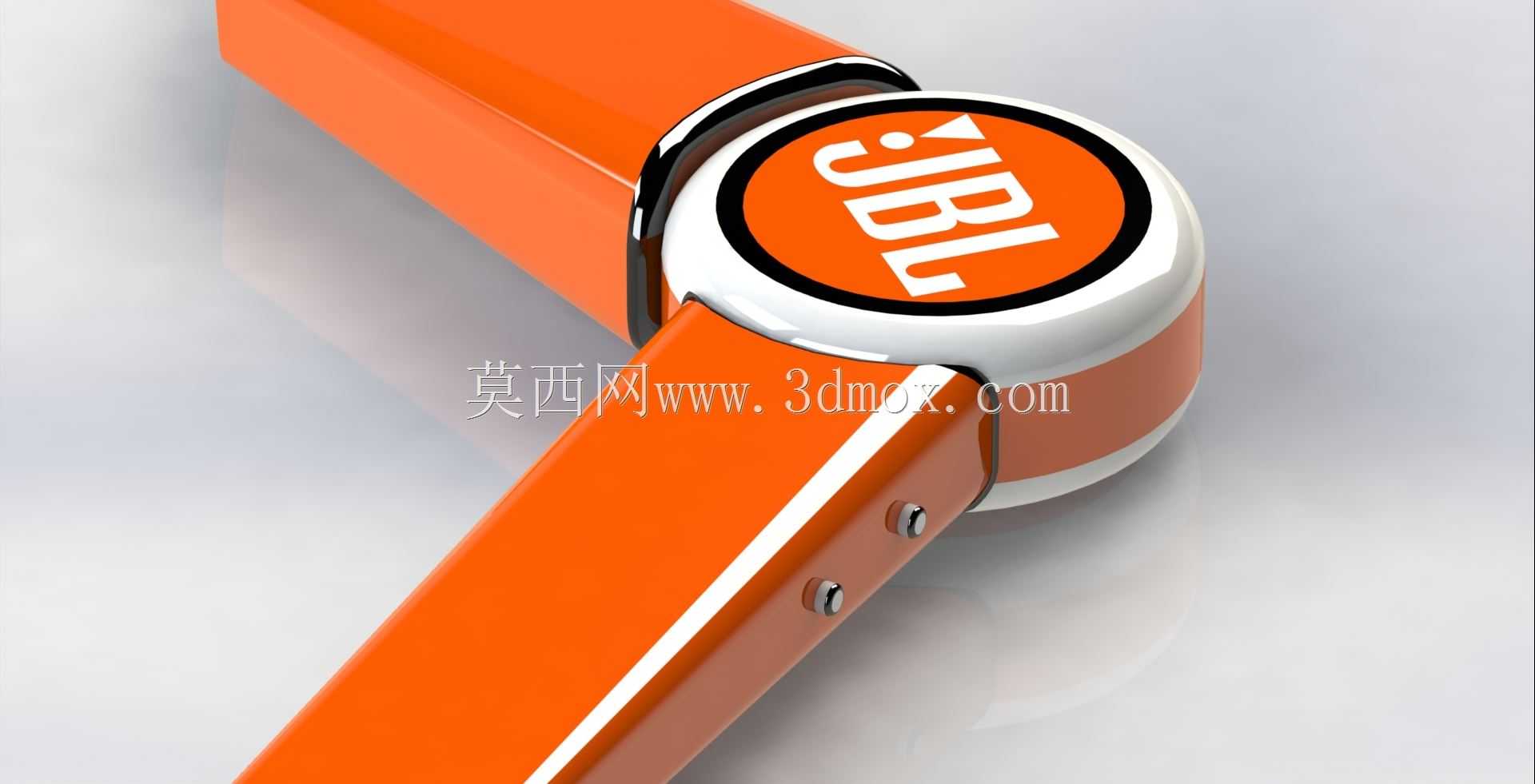

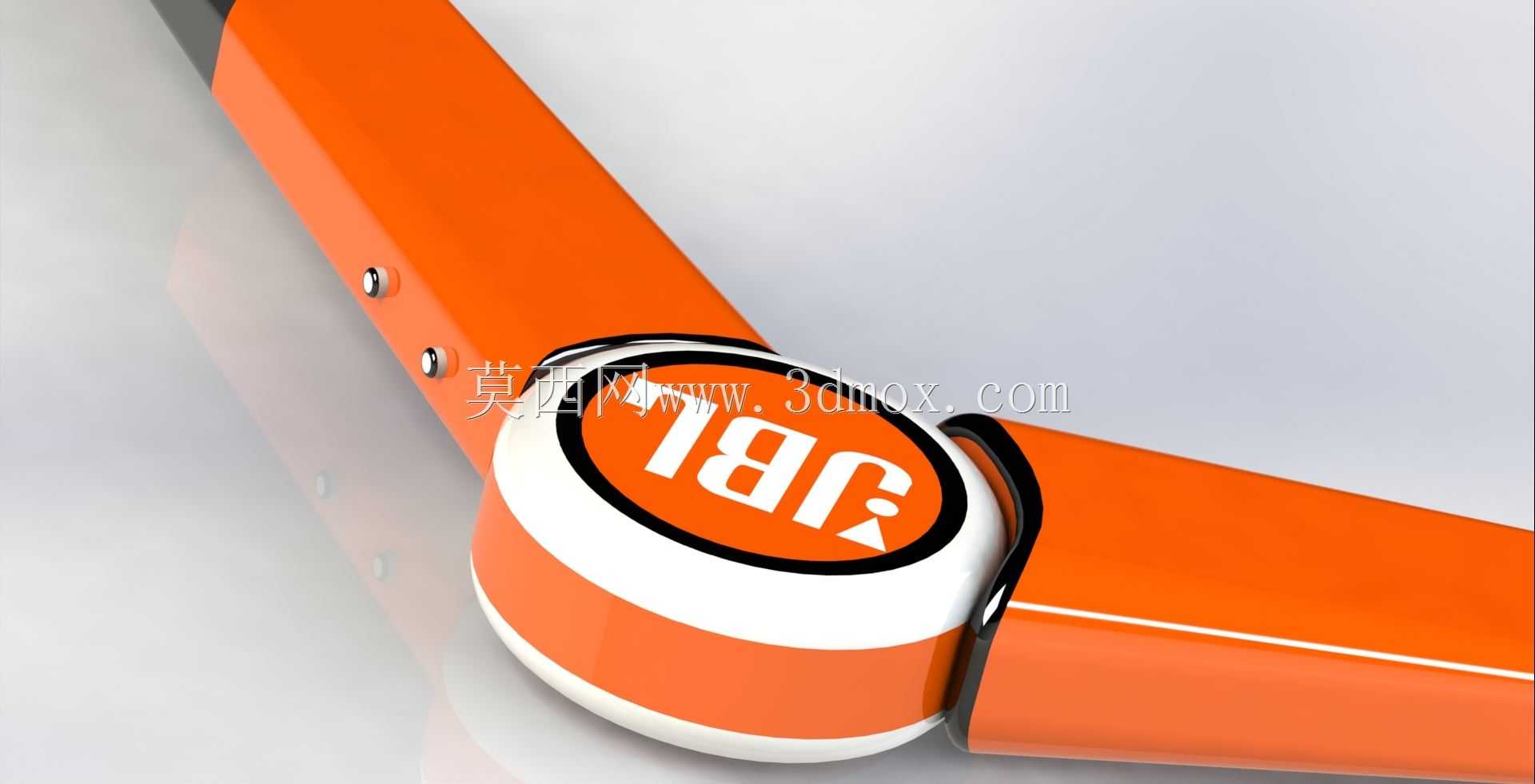

　　同时出风覆盖范围更贴合发丝梳理的带状区域，干发时无需反复移动风筒就能覆盖整束发丝，减少造型时的操作复杂度。设计思路上，将品牌标识区域设置在铰接转轴的圆形端盖位置，既利用转轴处的圆形结构做视觉焦点，也避免标识印刷在易磨损的手柄握持区，长期使用也不会出现标识磨花脱落的问题；手柄尾部做收腰处理，贴合手掌虎口的自然弧度，握持时整机重心落在掌心位置，长时间举持吹发也不会出现手腕酸胀的问题。外形尺寸方面，展开状态下整机总长度210mm，出风筒直径42mm，手柄握持段直径32mm，折叠后整机长度仅125mm，最大厚度58mm，安装边界上，铰接转轴采用直径8mm的阻尼销轴，两端用装饰端盖做密封，内部走线通过转轴中心的通孔布置，

　　避免折叠过程中电线被挤压磨损；手柄内部预留的电池仓、控制电路板安装位，完全符合常规小功率家用吹风机的元器件排布尺寸，进风孔设置在手柄尾部的环形区域，采用斜向开孔设计，既能保证进风通量，也能避免头发被吸入进风口。出风筒内部预留了发热丝支架、温控传感器的安装卡槽，各结构件的壁厚统一设置为2.2mm，采用常规ABS注塑工艺即可实现量产，卡扣连接位置的拔模斜度设置为1.5度，装配时无需额外螺丝固定就能实现前后壳的紧密扣合，减少装配工序。
