单拐偏心曲轴机械传动结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:598477
  • 单拐偏心曲轴机械传动结构设计
  • 单拐偏心曲轴机械传动结构设计
  • 单拐偏心曲轴机械传动结构设计

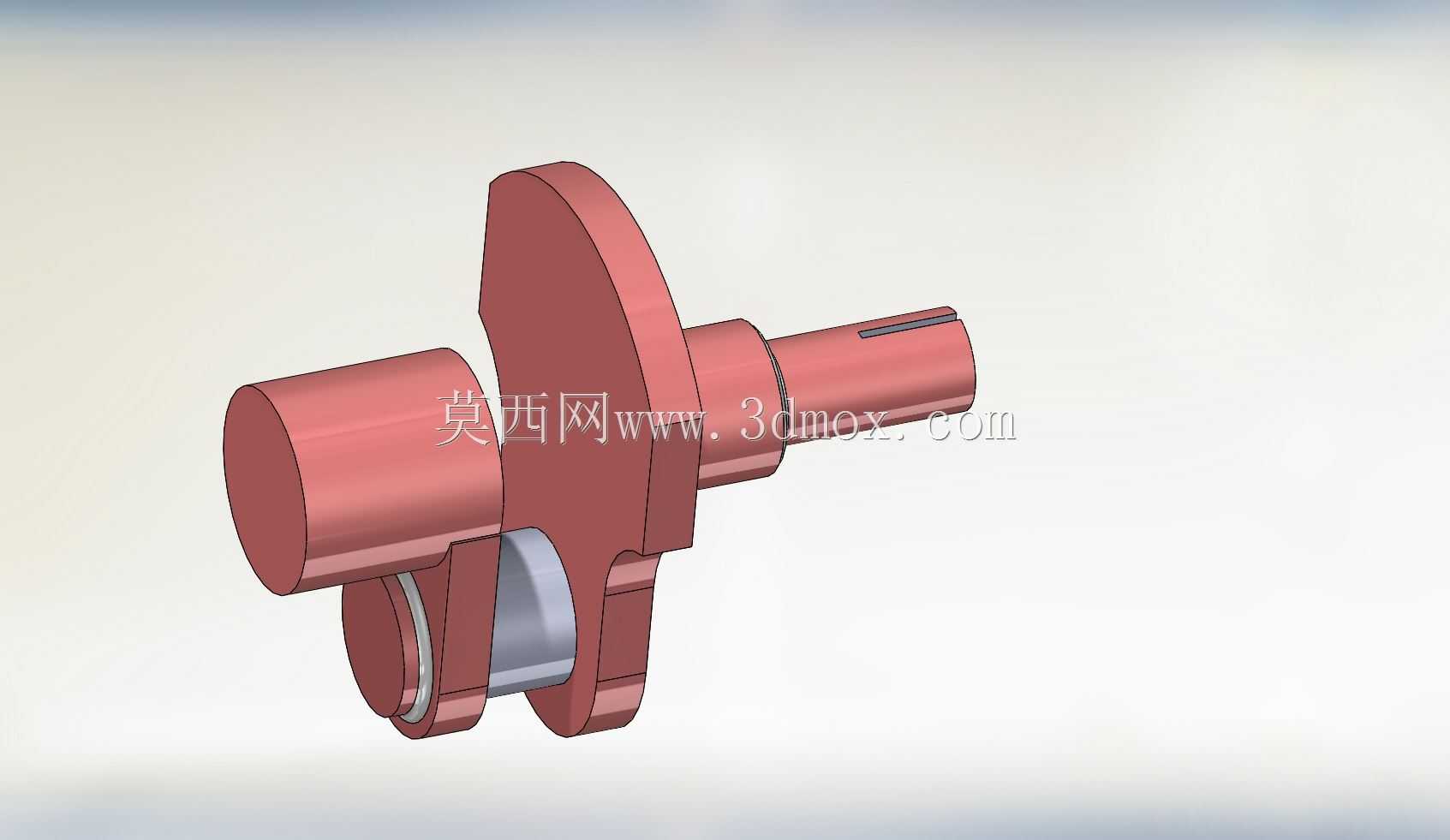

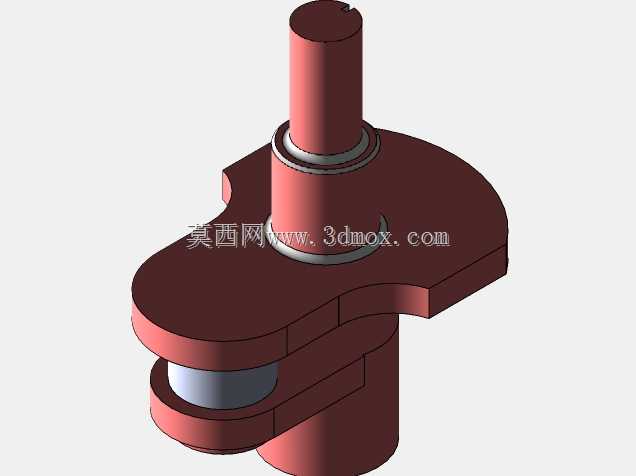

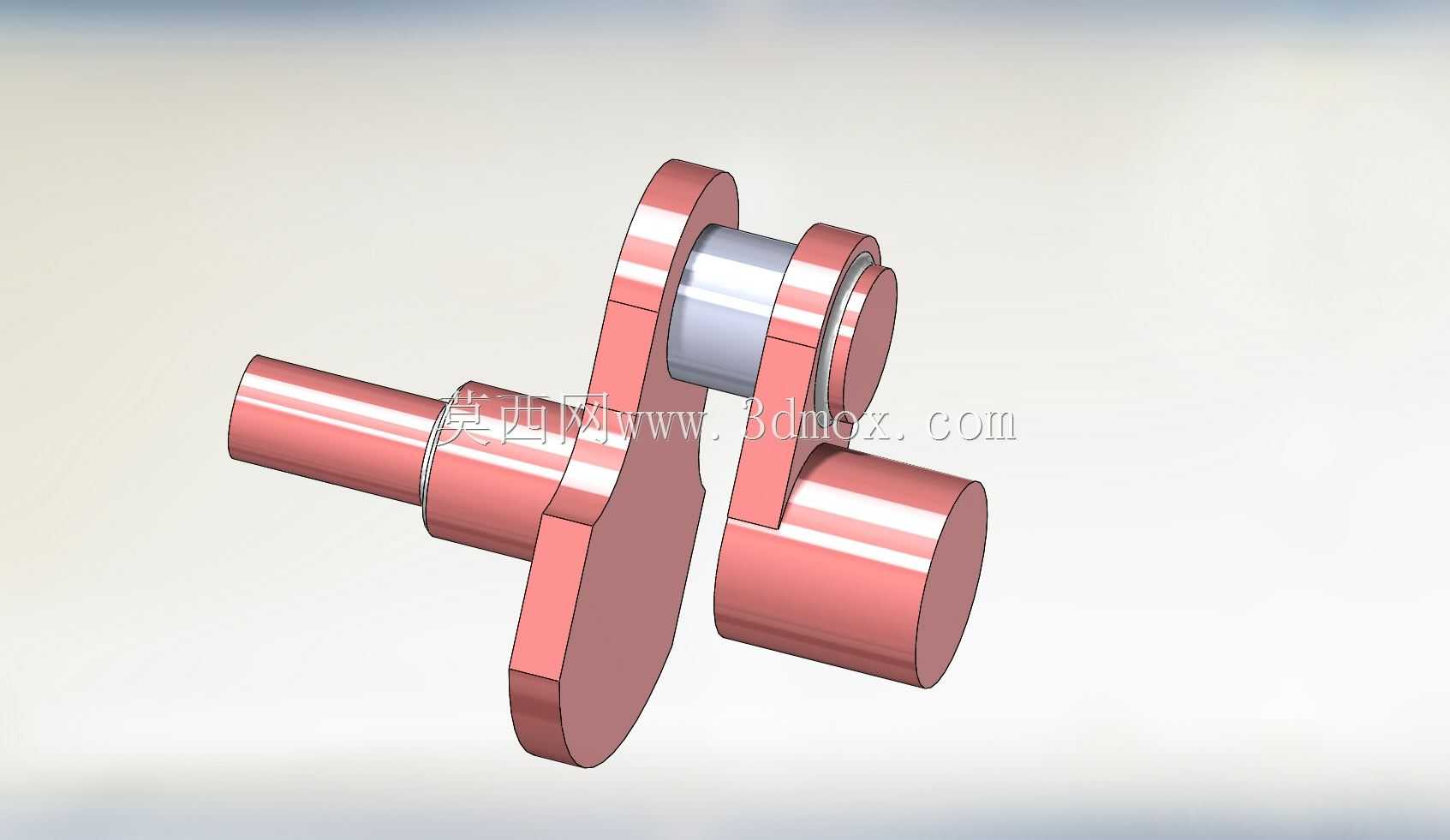

  该曲轴结构为单拐偏心式传动核心件,主要应用于小型往复式动力设备、微型压缩机、便携内燃机具以及专用试验台架的动力转换单元中,承担将旋转动力与往复直线运动相互转换的核心功能,是往复类机械中决定动力传递效率与运行稳定性的关键零件。从结构设计逻辑来看,整体采用一体式锻造结构思路建模,主轴颈与曲柄销采用平行偏心布置,偏心距匹配对应设备的活塞行程参数,曲柄臂位置设置扇形平衡配重块,配重块的轮廓弧度经过重心配平计算,可抵消曲柄销与连杆组件往复运动产生的一阶惯性力,降低设备运行过程中的振动幅值,减少支撑轴承的额外载荷。主轴颈的外端设置有平键安装槽与轴端定位台阶,可匹配联轴器或者带轮实现动力输入或输出,

  轴颈表面的粗糙度与同轴度公差在建模时预留了精加工余量,满足实际加工中磨削工序的尺寸要求。曲柄销与主轴颈的过渡位置采用圆角过渡设计,避免应力集中导致的疲劳断裂问题,适配长时间高转速运行的工况需求。从安装边界来看,两端主轴颈的直径尺寸匹配常用的深沟球轴承安装规格,轴向定位台阶的间距可直接适配对应设备箱体的轴承座安装间距,无需额外调整箱体的支撑跨距;曲柄销的直径与长度尺寸适配标准剖分式连杆小头轴瓦的安装范围,连杆组件装配后不会与曲柄臂、平衡块发生运动干涉,曲轴整周回转时的外轮廓包络尺寸紧凑,可有效缩小设备动力腔的整体体积。在实际应用场景中,这类单拐曲轴多用于小排量通用动力机具,比如小型植保机械的动力单元、便携空气压缩机的传动端、

  教学用内燃机演示台架等,相比多拐曲轴,其结构更简单,加工难度更低,维护拆装便捷,运行时的动平衡调校难度小,适合小功率、轻量化的动力传输场景。建模过程中对各配合面的尺寸公差、形位公差都做了对应标注参考,装配关系完全按照实际机械装配逻辑搭建,可直接用于工程出图、运动仿真模拟以及3D打印样件验证,也可作为同类型曲轴设计的参数化模板,调整偏心距、轴颈直径等参数即可快速衍生适配不同功率、不同行程要求的曲轴结构。
