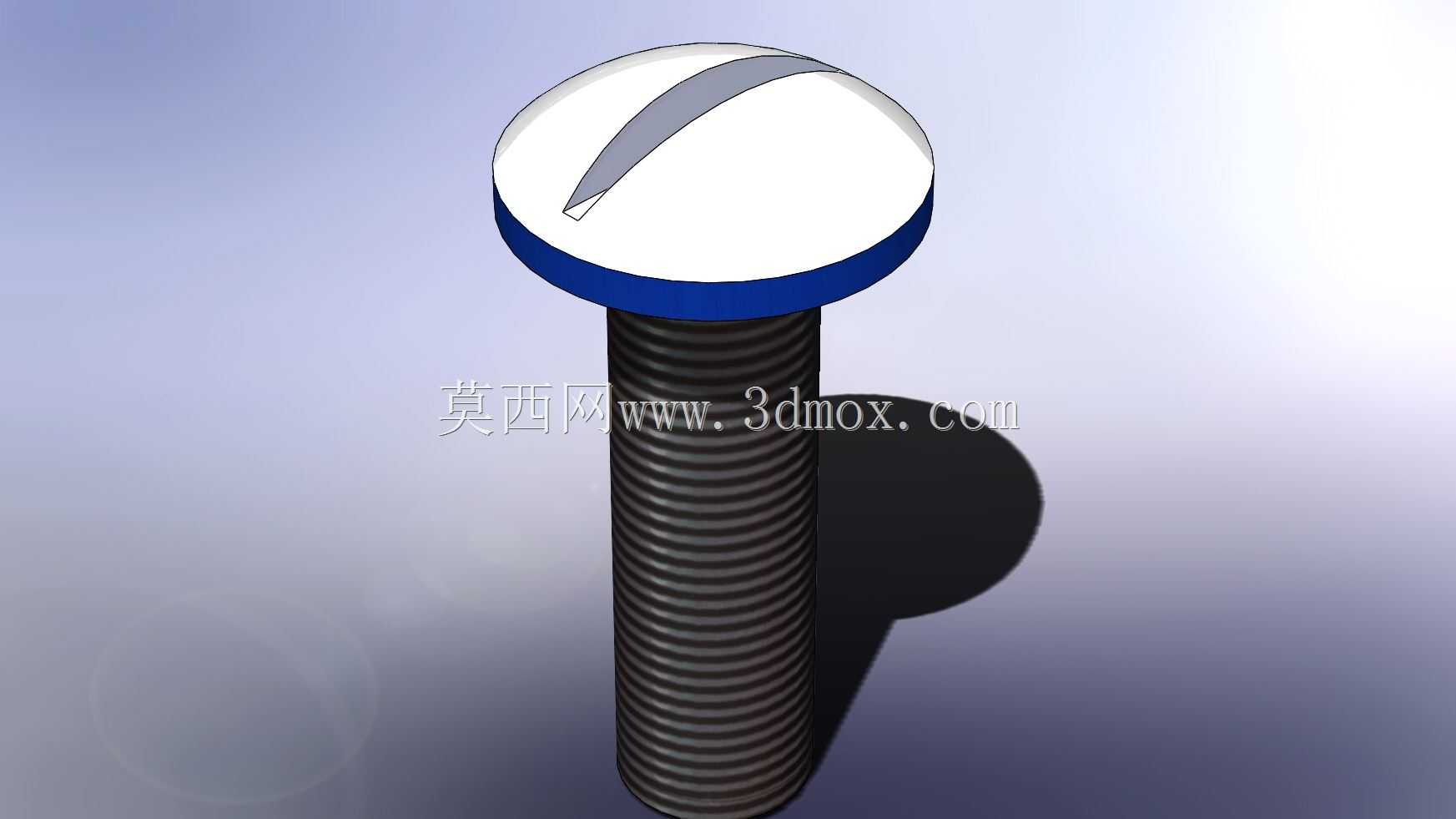

一字槽盘头螺钉精密结构三维数模

　　这款一字槽盘头螺钉的三维数模，完整还原了这类通用紧固件的全部结构细节，可直接用于各类设备的整机装配干涉检查、连接结构校核场景。从实际工程应用来看，这类螺钉常被用于仪器仪表内部结构固定、小型电气设备壳体拼接、轻工机械的薄板件连接场景，盘头的大接触端面可以在拧紧时分散压紧应力，避免被连接件的薄板材、塑料壳体出现压溃变形，相比沉头螺钉不需要在被连接件表面加工沉孔，对安装面的加工精度要求更低，适合表面不允许有凹坑结构的外观件装配场景。设计过程中，螺纹段采用了标准普通米制螺纹的牙型参数，牙侧角、牙顶间隙都符合通用紧固件的公差要求，建模时完整还原了螺纹收尾的不完整牙型段，这部分结构在实际装配中会影响螺纹的啮合起始位置，

　　数模中保留这一细节可以让装配仿真时的拧入深度计算更贴近真实工况，避免出现虚拟装配时螺纹啮合长度与实际生产不符的问题。头部的一字槽宽度、深度都匹配标准一字螺丝刀的工作端尺寸，槽底做了微小的圆弧过渡处理，避免实际热处理时槽底位置出现应力集中导致的头部开裂问题，盘头头部的下表面与螺杆轴线保持严格的垂直公差，拧紧时可以保证端面压紧力均匀分布，不会出现偏载导致的螺钉歪斜、连接松动问题。从安装边界来看，这款螺钉的头部外径大于螺纹大径，安装时需要在被连接件上预留大于螺纹大径的光孔，光孔与螺杆之间的间隙控制在合理范围内，既可以保证螺钉顺利穿入，又不会因为间隙过大导致连接定位偏移；头部的高度尺寸决定了拧紧时螺丝刀的操作空间，

　　在布局周边结构时需要预留足够的扳手空间，避免螺丝刀无法完全卡入一字槽出现打滑、拧坏槽口的问题。螺纹段的长度可以根据不同的被连接件总厚度进行选型匹配，数模中螺纹段与光杆段的过渡位置做了退刀槽结构，这一细节可以保证螺纹加工时的退刀需求，同时也能让螺钉拧紧时端面完全贴合被连接件表面，不会因为螺纹收尾的凸起导致压紧不实。在进行装配仿真时，这款数模可以直接调用到装配体中，通过配合约束模拟真实的螺纹拧入过程，检查相邻部件是否存在干涉，同时可以结合有限元分析模块，对螺钉的预紧力分布、螺纹牙的受力情况进行仿真计算，验证连接结构的强度是否满足工况要求，避免实际生产中出现螺钉断裂、连接松动的失效问题。
