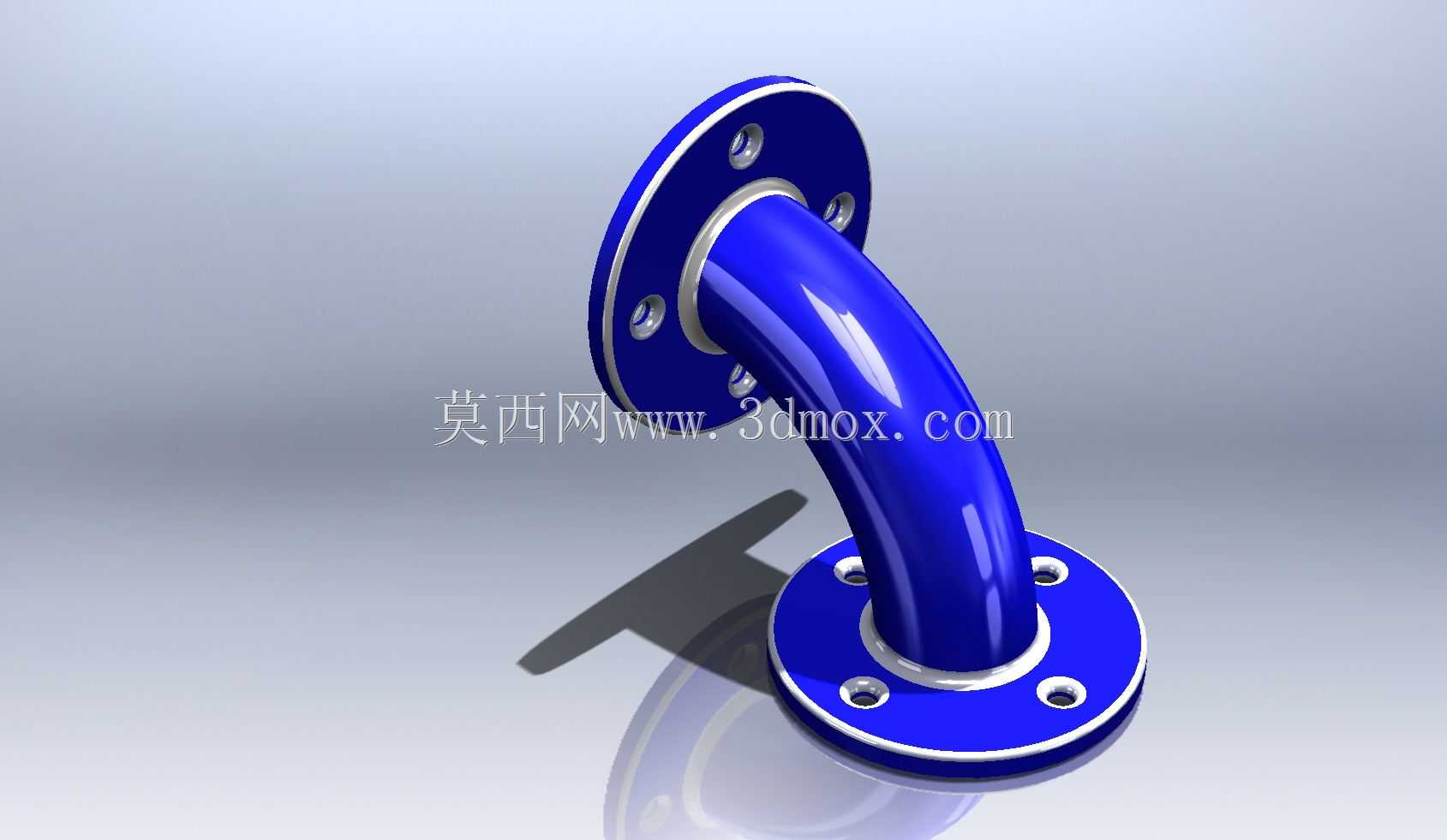

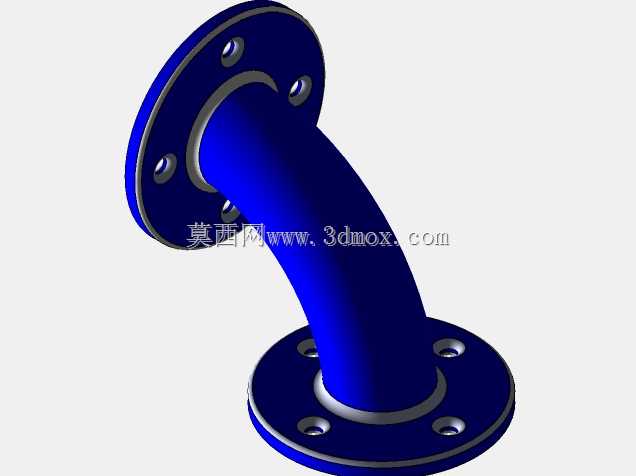

带双法兰连接结构90度弯通过渡管件

　　这款90度弯通过渡管件，主要应用在工业流体输送管路的转向衔接场景，常见于化工流体输送、车间压缩空气管路布设、中小型液压系统管路排布、给排水管路改造等工况中，用来解决两段垂直布设管路的连通问题，同时依托两端的法兰结构保障连接位置的密封可靠性与结构强度，避免管路转向位置出现流体泄漏、结构应力集中断裂的问题。从结构设计来看，管件整体采用等通径90度圆弧弯转结构，弯转段的曲率半径经过校核，既不会因为曲率过小造成流体流经时的阻力骤增，减少流体在弯转位置的紊流、冲蚀问题，也不会因为曲率过大造成安装时占用过多的布设空间，适配多数紧凑布设的管路场景。两端的法兰盘采用标准圆形法兰结构，每个法兰盘上均匀布设4个安装螺栓孔，孔位的节圆直径、

　　孔径尺寸匹配常规同通径管路的法兰安装标准，安装时可以直接搭配同规格的密封垫片、螺栓组件完成对接，不需要额外做孔位适配加工，能有效降低现场安装的加工成本与装配耗时。法兰盘与弯管主体的衔接位置做了圆弧过渡处理，避免直角衔接造成的应力集中，在管路承受内部流体压力、外部管路振动载荷时，衔接位置不会因为应力突变出现开裂失效的问题。从安装边界来看，这款管件的两个法兰端面分别朝向垂直的两个方向，安装时需要预留出对应弯管曲率半径的转弯空间，同时要给法兰周边的螺栓紧固操作留出足够的扳手操作空间，避免安装后螺栓无法正常紧固、后期维护拆卸困难的问题。管件的内壁做了顺滑处理，没有明显的拼接台阶、凹凸瑕疵，流体流经时不会出现滞留、积垢的问题，

　　长期输送含少量杂质的流体时，也不容易在弯转位置出现堵塞、结垢的情况，能有效降低管路的后期维护频次。在实际选型使用时，需要根据管路的输送压力、流体介质属性匹配对应的管件材质与密封垫片类型，这款结构的过渡管可以适配金属、工程塑料等多种材质的加工成型，不管是低压的给排水管路、中压的压缩空气管路，还是常规压力的液压输油管路，都可以通过调整壁厚、材质来满足对应的工况承压需求。建模过程中，弯管段的曲面采用等半径扫掠成型，保障管壁厚度均匀一致，两端法兰盘的安装孔位采用圆周阵列方式生成，确保孔位的位置度符合法兰安装的公差要求，法兰端面与弯管轴线的垂直度也做了对应公差约束，避免安装后出现法兰面贴合不严、密封失效的问题。
