带法兰安装座90度弯式流体过渡连接管

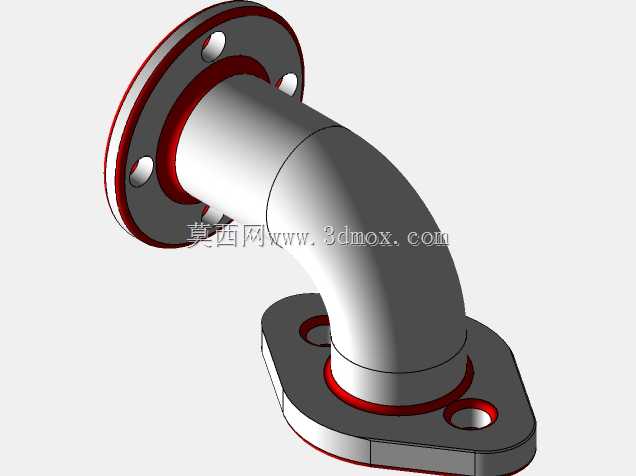

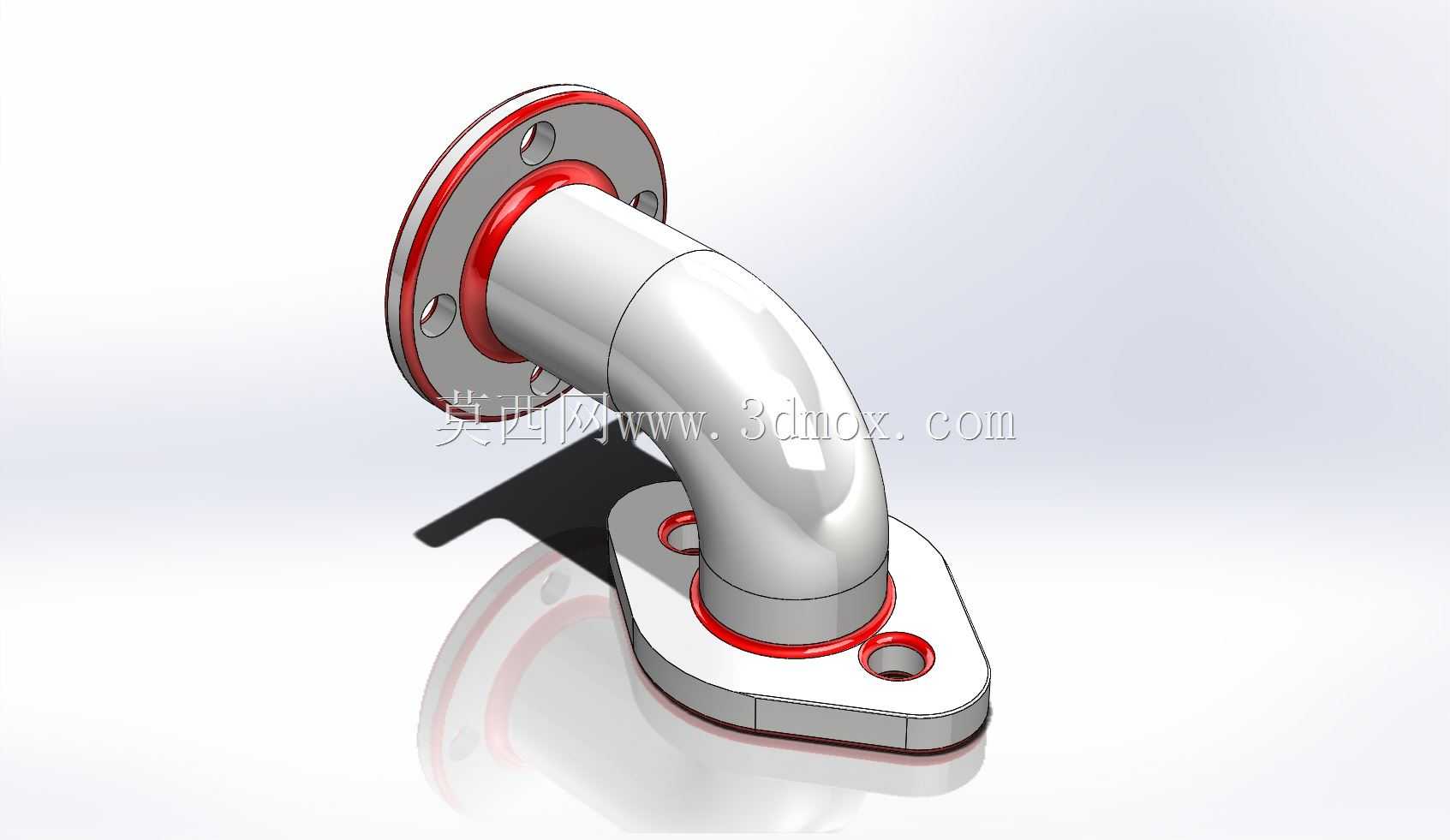

　　这款90度弯式过渡连接管，主要应用在流体输送系统中需要改变管路走向、同时匹配不同安装接口的场景，常见于液压动力单元、润滑系统、车用流体管路、工业传感检测管路的布设环节，用来连通两个存在空间垂直错位的管路端口，避免管路强行弯折产生的应力集中、通径缩窄问题。从结构设计来看，两端分别采用圆形法兰与菱形带安装耳的法兰结构，圆形法兰端适配常规同通径的圆法兰管路接口，周向均匀布置的螺栓孔可保证连接时的受力均匀，密封面处的凸台结构可配合密封垫片实现端面静密封，杜绝流体渗漏风险；另一端的菱形安装座法兰，两个安装孔呈对角布置，相比圆形法兰占用的安装空间更小，适合安装面空间局促、周边有其他部件干涉的布设场景，安装座与弯管本体的过渡位置做了圆弧加厚处理，

　　可承受管路运行时产生的振动载荷，避免连接处出现疲劳断裂。弯管本体采用等通径圆滑过渡设计，弯折处的曲率半径经过流体阻力校核，既保证90度转向的空间适配性，又尽可能降低流体流经弯折处的压损，减少湍流产生的概率，避免输送带有微小颗粒的介质时出现颗粒沉积堵管的问题。安装边界方面，圆形法兰端的端面到菱形安装座底面的垂直距离、以及弯管横向伸出长度都做了紧凑化设计，安装时圆形法兰端通过螺栓与对接管路法兰锁紧，菱形安装座通过两个螺栓固定在设备基体的安装面上，不需要额外加装支撑结构即可保证管路的固定强度，安装时需注意两端密封面的平行度，避免垫片偏压导致的密封失效。实际选型使用时，可根据输送介质的特性匹配对应的材质与密封件，输送常规液压油、润滑脂时采用常规金属材质即可，输送腐蚀性介质时可更换对应耐腐蚀材质的版本，管路布设时可将该过渡管作为空间转向的衔接节点，减少额外的接头拼装数量，降低整个管路系统的泄漏点数量，提升管路运行的可靠性。
