T型手拧调节传动螺杆轴组件结构

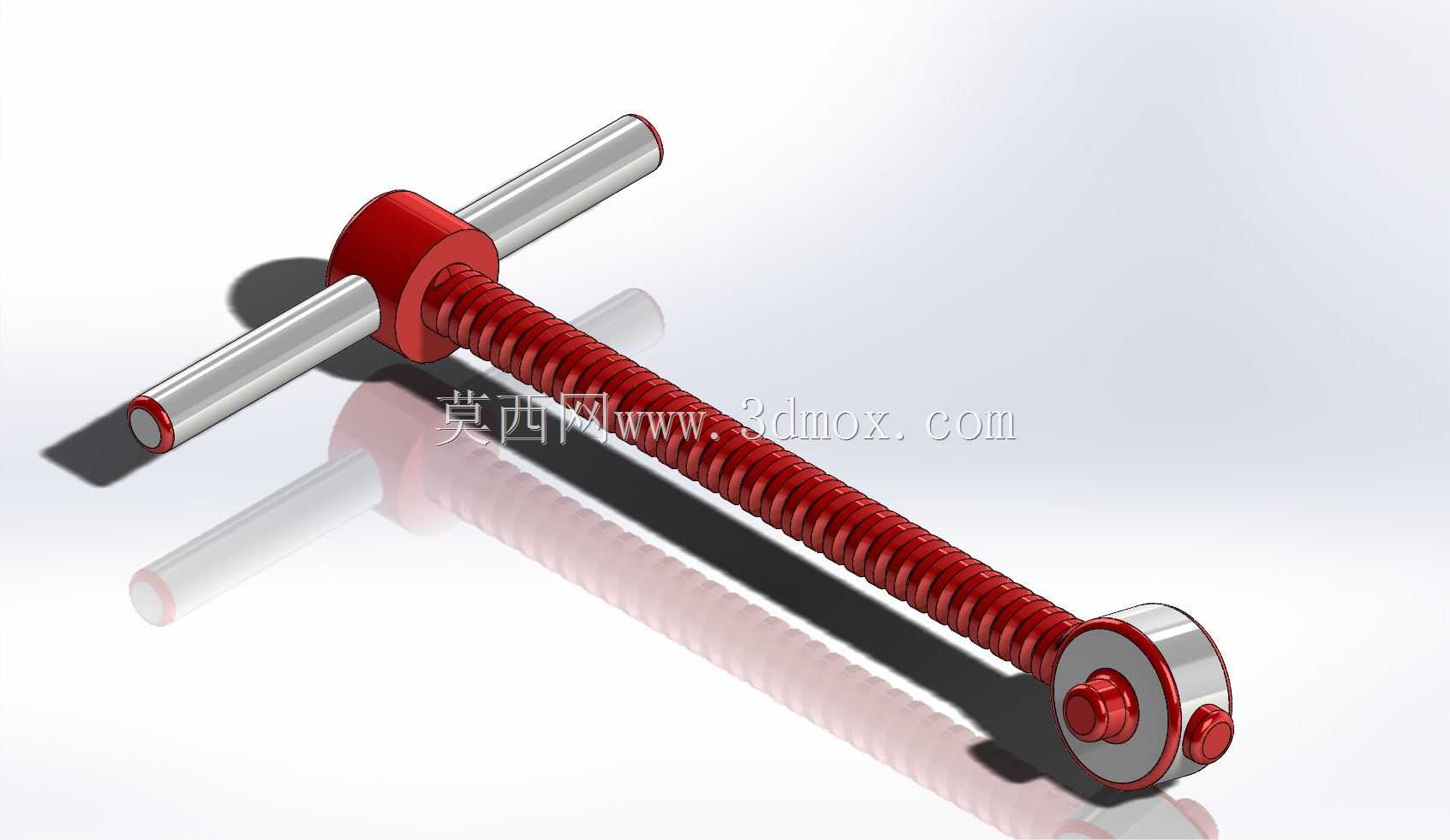

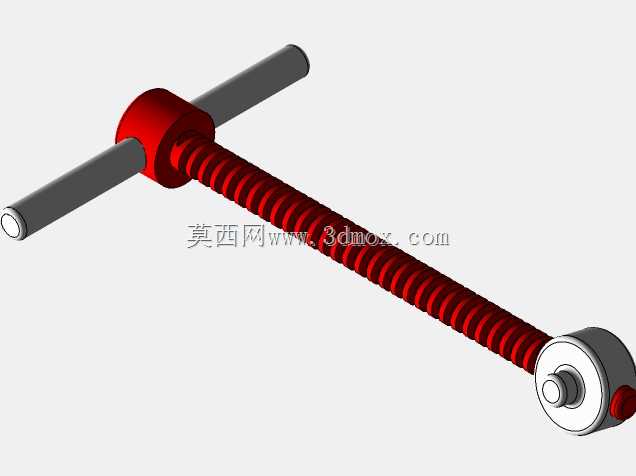

　　这款轴组件属于手动调节类传动构件，核心采用T型操作端搭配长行程螺杆的结构形式，在各类需要手动微调行程、张紧力度或者锁止位置的工业场景中应用广泛，常见于小型检测设备的探头位置调节、工装夹具的手动夹紧机构、轻型输送线的张紧调节端，也可作为小型实验装置的位移执行构件使用。从结构设计逻辑来看，T型横向握杆的直径与长度经过受力校核，保证手动操作时单手握持施力的力矩足够，无需额外辅助工具即可完成调节动作，握杆与螺杆主体采用过盈配合加径向顶丝固定的连接方式，避免频繁施力时出现松脱打滑的问题。螺杆部分采用梯形螺纹牙型，相比普通三角螺纹具备更好的自锁性能，调节到指定位置后不会因为设备运行的振动出现自行移位，螺纹段的长度覆盖了常规场景下的有效调节行程，

　　两端预留的光轴段分别对应安装限位与末端滚轮连接结构。末端的带轮轴座采用分体式装配设计，内嵌的光滑衬套可以降低螺杆转动时的摩擦阻力，轴座两侧的限位凸台可以卡在安装基座的导向槽内，保证螺杆转动时轴座只做直线位移不会跟随转动，避免调节过程中出现卡滞。安装边界方面，横向握杆的最大回转直径需要在安装位置预留足够的操作空间，避免周边结构件干涉手动操作，螺杆的公称直径适配常规的M系列螺纹安装座，末端轴座的安装孔位可以直接连接滚轮、压块或者检测探头等执行端，不需要额外做转接结构。设计过程中针对不同受力场景做了应力校核，螺杆的芯部直径满足额定调节力下的抗弯强度要求，螺纹牙的剪切强度可以承受日常手动操作的最大施力，表面的红色涂覆层一方面做防锈处理，

　　另一方面也可以在设备整体结构中快速识别调节点位，方便运维人员快速找到调节位置。整个组件的装配公差控制在IT7级，螺纹段的同轴度、握杆与螺杆的垂直度都满足手动调节机构的装配精度要求，转动过程中无卡滞、旷量，长期使用后螺纹磨损量控制在合理范围内，不需要频繁更换构件。
