剖分式滑动轴承普卢默块三维结构设计

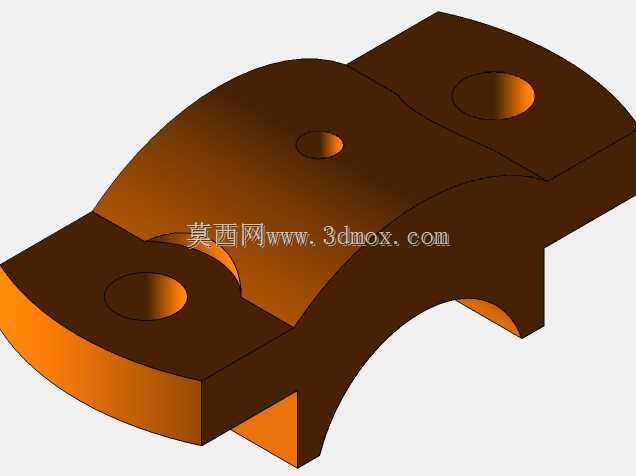

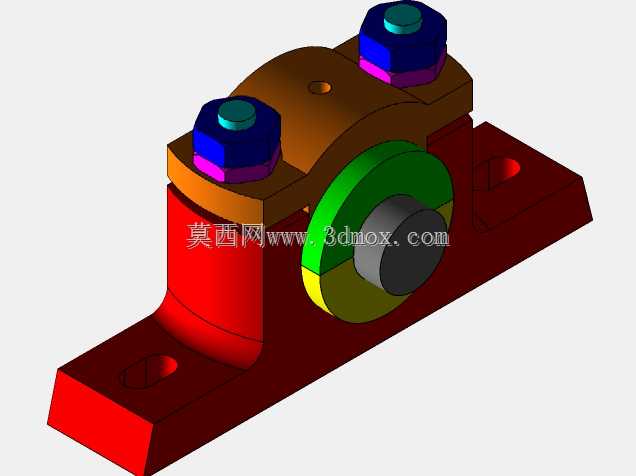

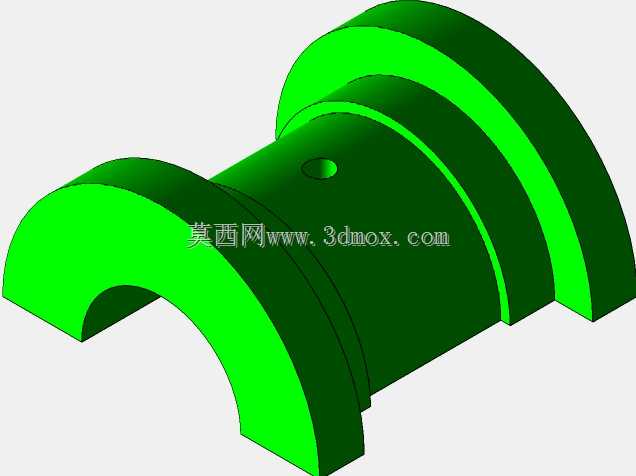

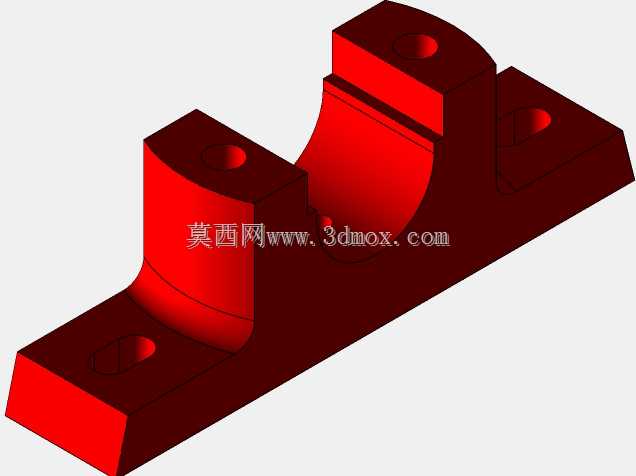

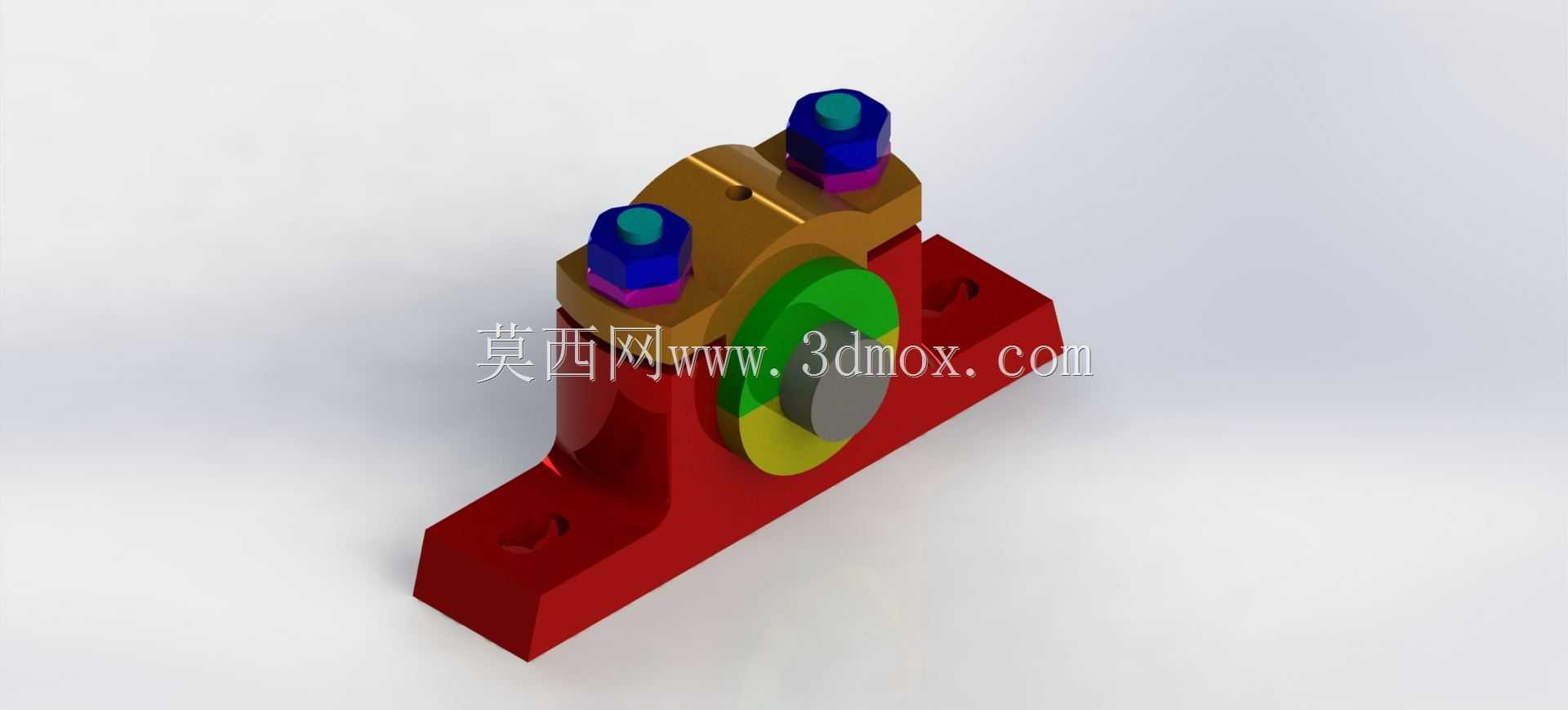

　　普卢默块作为剖分式滑动轴承的典型承载结构，广泛应用于矿山输送设备、冶金轧线机组、中小型风机水泵等长周期运行的工业传动场景中，主要承担旋转轴系的径向支撑载荷，适配轴径跨度中等、运行转速适中、需要定期拆装维护的轴系布置需求，相比整体式轴承座，其剖分结构可在不拆卸轴端联轴器、传动轮等部件的前提下完成轴瓦更换、间隙调整等维护操作，大幅降低产线停机维护的工时成本。从结构功能特性来看，该模型完整还原了普卢默块的核心组成：带安装底座的下轴承座、配套上轴承盖、上下对开式轴瓦、轴承盖紧固螺栓组件、底座安装固定孔位，轴瓦内侧预留润滑脂存储槽结构，可在运行过程中持续为轴颈接触面提供润滑介质，降低摩擦磨损速率；上下轴承座的结合面采用精准止口定位，

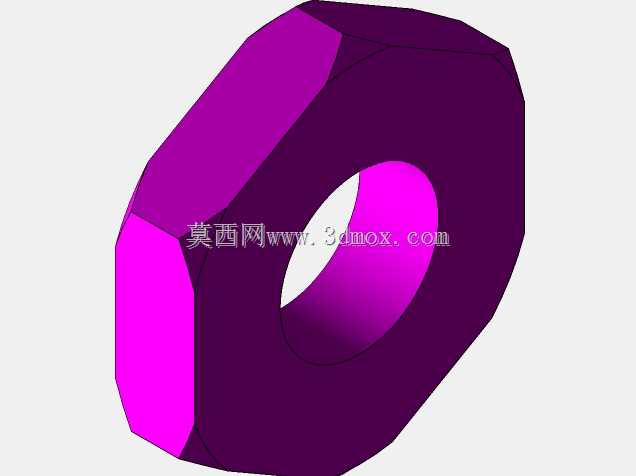

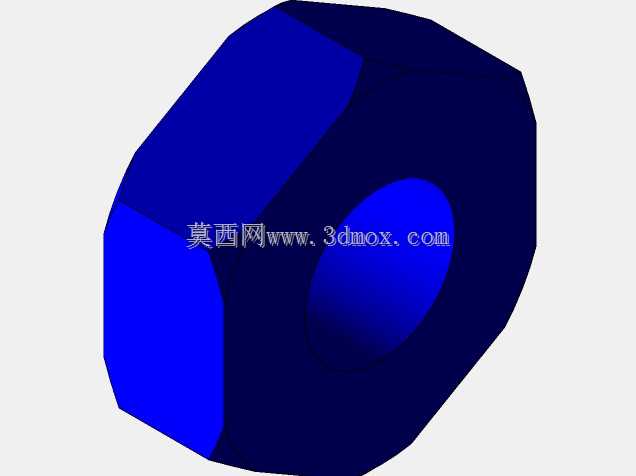

　　避免装配过程中出现错位偏移，保证轴瓦与轴颈的同轴度公差符合运行要求，紧固螺栓采用六角头配合防松垫圈的组合形式，可承受轴系运行过程中产生的交变径向载荷与轻微冲击载荷，避免连接松动引发的轴系振动超标问题。设计过程中首先结合目标适配轴径确定轴瓦的内孔尺寸与有效支撑宽度，再根据额定径向载荷计算轴承座本体的壁厚、加强筋布置位置，保证铸件本体在最大载荷下的变形量控制在允许范围内；底座安装孔采用长圆孔设计，可补偿安装过程中底座与机架的位置偏差，降低现场安装的对位难度，安装孔的中心距、孔径尺寸严格匹配通用工业安装规范，可直接适配多数常规传动设备的机架安装面。外形尺寸方面，整体结构的总高度、底座长度、轴承盖宽度均按照等强度设计原则核算，

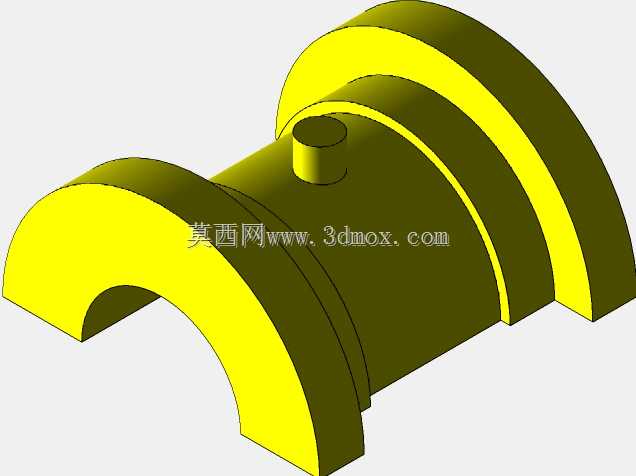

　　在保证结构刚度满足载荷要求的前提下尽可能压缩整体体积，减少安装空间占用；轴瓦的剖分面与轴承座结合面齐平，装配时上下轴瓦的定位销与座体对应孔位精准配合，避免轴瓦在运行过程中出现跟转问题。建模过程中对所有配合面均做了公差适配处理，轴承座与轴瓦的配合采用过渡配合，既保证轴瓦安装后无窜动，又可在维护时顺利拆卸更换；螺栓孔与螺栓杆部预留合理装配间隙，避免热胀冷缩导致螺栓卡涩。
