12.5×25mm直插铝电解电容三维结构

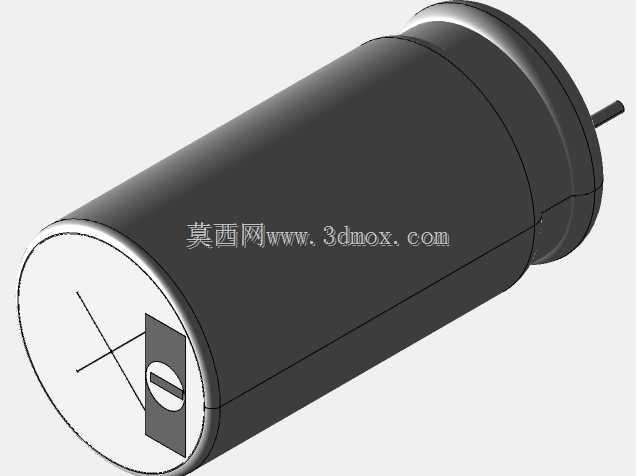

　　在消费电子、工业控制板卡、电源模块的PCB布局布线工作中，直插式铝电解电容是极为常见的无源滤波元件，这类带引脚的插件电容往往承担着电源输入输出端的低频纹波滤除、储能缓冲、电压尖峰吸收的核心作用，在开关电源次级输出、工控板卡电源入口、音频功放耦合回路中都有大量应用。做板卡结构设计时，很多新手工程师容易忽略插件电容的实际外形边界，只按照 datasheet 上的标称尺寸预留安装空间，实际生产中往往会出现电容外壳与周边贴片元件干涉、引脚折弯后超出板边、电容高度超过壳体内部净空导致装配顶壳的问题，精准的三维模型能在设计阶段就规避这类装配风险。这款铝电解电容的主体为圆柱形铝壳结构，直径12.5mm，本体高度25mm，顶部预留了防爆压痕结构，

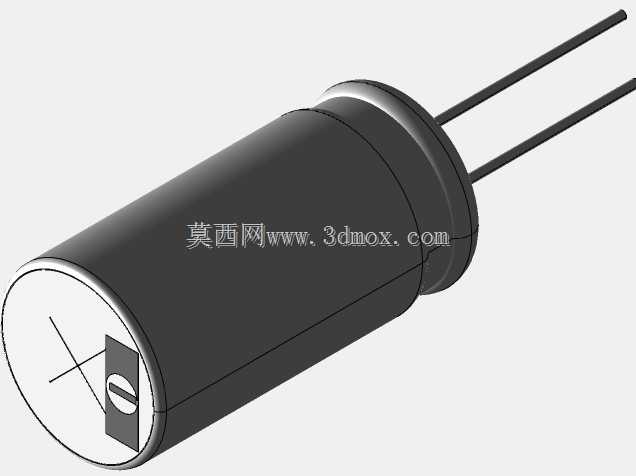

　　当电容内部因为过温、过压产生异常气压时，防爆槽会优先开裂泄压，避免电容本体炸裂引发板卡二次损伤。电容底部引出两根直插引脚，引脚直径0.6mm，两根引脚的中心间距为5mm，刚好匹配标准2.54mm间距PCB的两孔位安装要求，引脚长度预留了足够的波峰焊过板折弯余量，建模时还原了引脚与铝壳底部的绝缘封胶结构，还原了铝壳侧壁的卷边封合细节，外壳负极标识区的一字标记也做了还原，能在三维布线时直观判断极性方向，避免装配时极性插反。做结构评审时，将该模型导入PCB装配文件后，可以直接校验电容与周边散热片、接插件、结构立柱的安全间隙，尤其是在紧凑型电源模块设计中，需要确认电容本体与周边发热元件的距离满足安规爬电要求，

　　同时核对电容顶部与设备外壳的间隙不小于1mm的安全距离，避免长期使用中外壳挤压电容顶部防爆阀引发失效。建模时严格按照插件电容的实际生产公差做了细节处理，铝壳直径的公差控制在±0.3mm范围内，引脚位置度偏差不超过0.1mm，完全匹配实际SMT或手工插件的装配公差要求，不会出现模型与实物尺寸偏差导致的安装位不匹配问题。对于做教学演示、虚拟装配仿真的场景，该模型也能直观展示插件电容的安装方式，帮助初学者理解直插元件在PCB上的布局约束，比如波峰焊时电容的排布方向需要避开锡流冲刷方向，引脚伸出PCB背面的长度控制在1.5-2mm范围内，这些细节都能通过三维模型的尺寸参照做提前规划，减少打样后的整改次数。
