TDK压敏型变阻器电子元器件结构

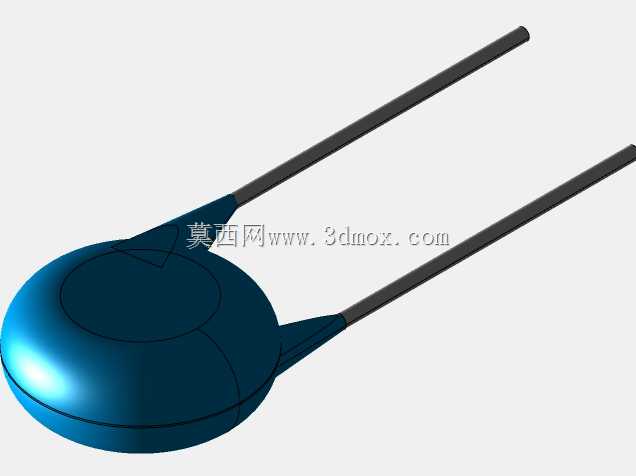

　　这款直插式压敏变阻器是电路浪涌防护场景中的核心被动元件，日常多应用在消费类电源板、工控设备输入端口、小型家电控制回路中，主要作用是在电路出现异常瞬时过电压时，快速将自身阻抗拉低，把浪涌电流泄放回路，把端口电压钳位在安全区间，避免后端的主控芯片、功率器件被高压脉冲击穿损坏。从结构设计来看，整体采用扁圆形环氧包封本体搭配两根平行直插引脚的布局，本体采用深蓝色阻燃环氧材料全包封，既可以隔绝外界潮气、粉尘侵入内部陶瓷阀片，也能在元件通过大电流出现异常发热时，起到阻燃绝缘的作用，避免本体炸裂引发周边电路起火。引脚采用镀锡铜包钢材质，兼顾导电性能与焊接可靠性，引脚从本体侧方同向引出，适配常规波峰焊、手工焊的加工工艺，

　　不需要额外做成型处理就能直接适配标准PCB插孔。尺寸设计上，本体直径控制在13.5mm，本体厚度5.9mm，两根引脚的X轴中心距为7.5mm，Y轴方向的引脚销距为3.2mm，安装时在PCB上预留的占位空间可以按照本体直径外扩1mm做丝印框，引脚开孔直径建议设置为0.8mm，焊接后引脚露出板面的长度控制在1.5-2mm即可，既保证焊接强度，也不会因为引脚过长触碰周边元件造成短路。建模过程中需要注意本体与引脚衔接处的过渡圆角处理，实际生产中这个位置是环氧包封的流胶过渡区，不能做直角锐边处理，否则和实际零件的外观偏差较大；同时扁圆本体的上下表面并非完全平面，中心位置有轻微的弧形凹陷，是模压成型工艺留下的特征，建模时需要还原这个细节，

　　才能保证后续做装配干涉检查时的准确性。这类元件在PCB布局时，通常会放置在电源输入端口的保险丝之后、整流桥之前的位置，安装高度要注意和周边的电解电容、安规电容保持足够的电气间隙，尤其是在AC220V输入的回路中，引脚之间的爬电距离要满足安规要求，不能因为布局紧凑导致耐压测试不合格。不同于普通的固定电阻，压敏变阻器属于非线性保护元件，正常工作状态下阻抗极高，几乎不会消耗回路功率，只有当两端电压超过压敏电压阈值时才会瞬间导通，所以建模时不需要考虑功率散热的鳍片结构，整体结构紧凑，占用板上空间极小，是小功率电子设备做端口浪涌防护的高性价比选型方案。
