Panduit CXS70-14CL接线端子结构设计

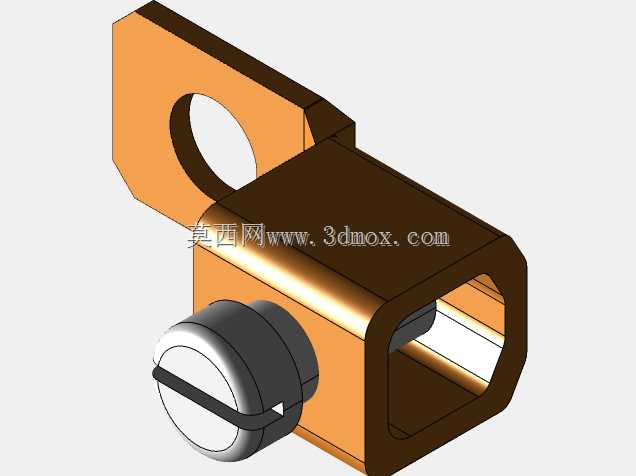

　　这款接线端子的设计完全围绕工业现场的布线可靠性需求展开，在电控柜内部布线、设备线束固定、传感器接线场景中，这类带安装耳的快接端子能大幅降低现场接线的工时消耗。从结构上看，主体采用方通式基座设计，侧面伸出的带孔安装耳可直接通过螺栓固定在设备安装板、型材槽位或者接地排上，不需要额外设计固定支架，安装边界清晰，单耳的安装孔位适配常规M4到M6的固定螺栓，安装后基座不会出现线束拉扯导致的偏转问题。前端的旋钮式锁止结构是核心功能部件，旋钮表面做了一字槽防滑处理，不需要专用工具，用一字螺丝刀甚至平口工具就能完成锁紧与释放操作，锁止后内部的弹片结构会将插入的导线牢牢压紧，接触电阻稳定，不会因为设备运行中的振动出现松脱、接触不良的问题。

　　基座的内孔尺寸适配对应线径的导线插入，长度32.5mm、宽度12.7mm的外形尺寸在紧凑的布线空间里不会占用过多安装位置，相邻安装的端子之间不会出现干涉，适合多端子并排密集布置的场景。设计过程中充分考虑了接线操作的人机性，导线插入端做了倒角导向，即使是现场带绝缘皮的硬线也能顺利插入，不需要反复对线头进行修整；旋钮的操作力矩设置在合理区间，既不会因为力矩过小导致锁止失效，也不会因为力矩过大造成操作困难或者结构损坏。材质搭配上，基座采用高强度绝缘材质，具备足够的介电强度，相邻接线位之间不会出现爬电、击穿问题，导电接触部分采用高导通性的金属材质，长期通过额定电流时不会出现异常发热，安装耳部分与基座一体成型，结构强度足够承受线束拉扯的外力，

　　在设备运输、运行振动的工况下不会出现断裂问题。这类端子在工业自动化设备、低压配电布线、传感器信号接线场景中应用广泛，相比传统的螺丝压接端子，操作效率更高，锁止状态直观，日常维护时不需要反复核对扭矩，就能保证接线的可靠性，建模时还原了所有的装配细节，包括旋钮的限位结构、内部弹片的压接位置、安装耳的倒角处理，可直接用于布线仿真、安装干涉检查以及设备BOM清单的搭建。
