矩形薄膜电容26.5mm规格三维结构

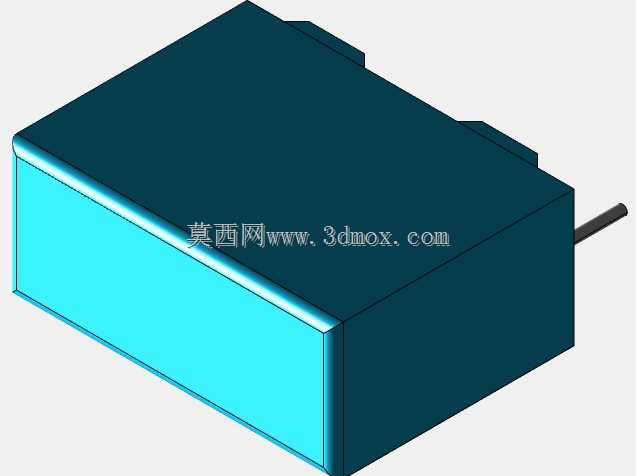

　　在各类低压控制板、电源滤波回路、小型驱动模块的PCB布局阶段，无源元件的三维占位校核是结构设计环节不可跳过的步骤，这款矩形薄膜电容的三维建模，正是为解决板级布局干涉、安装空间校核、整机装配间隙验证等实际工程问题搭建的。不同于插件电阻、瓷片电容这类小尺寸元件，薄膜电容因为自身封装体积偏大，引脚伸出长度、本体与周边元件的安全间隙、焊接后本体与壳体的距离，都需要在设计阶段通过三维模型完成匹配验证，避免后期打样出现元件顶壳、引脚弯折应力过大、安规距离不足等问题。这款电容本体采用方正的矩形塑封结构，建模时还原了本体的棱角过渡特征，没有做过度的圆角简化，能真实反映元件实际占用的空间边界，本体表面的分型线、

　　两端引脚的伸出位置与截面尺寸都按照实物比例还原，可直接导入PCB结构装配文件做干涉检查。从实际应用场景来看，这类薄膜电容常被用在小功率开关电源的输出滤波、工控传感器的信号回路滤波、小型家电控制板的EMI抑制环节，相比电解电容它的高频特性更好、寿命更长，但是封装尺寸的规整度不如贴片元件，不同厂家的同容量薄膜电容，本体长度、引脚间距、高度都会有细微差异，做通用型板卡设计时，需要用准确的三维模型预留足够的安装裕量。建模过程中特意保留了本体与引脚衔接处的凸台特征，这部分是很多简化模型容易忽略的细节，实际焊接时这个凸台会顶住PCB板面，决定了元件焊接后的实际高度，如果模型省略这部分结构，会导致计算出的板间间隙偏小，装配时出现元件挤压。

　　尺寸上严格匹配实物的长宽高参数，引脚的中心距、引脚直径都按照实际插件规格设置，在做PCB封装匹配时，可以直接对照模型调整焊盘位置与孔径，避免出现焊盘间距不匹配导致的插件困难。对于做整机结构设计的工程师来说，这类准确的元件三维模型，能大幅减少样机试制阶段的元件干涉问题，不用等实物买回来再测量尺寸调整结构，在方案设计阶段就能完成板上所有元件的布局排布，提前规避因为元件尺寸不符导致的结构改版，尤其是在紧凑化设计的小型设备内部，每一个元件的空间占用都需要精准核算，薄膜电容这类体积偏大的无源器件，往往是决定板卡局部布局高度的关键元件，准确的三维模型能帮助工程师在布局时合理分配空间，在满足电气性能要求的前提下，尽可能压缩整机的体积。
