Panduit CXS35-36-Cle接线端子结构设计

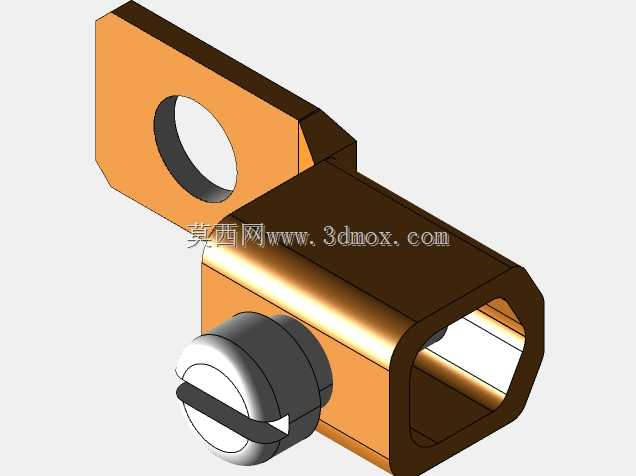

　　该款连接件主要应用于低压配电回路、工业控制柜内部的线缆端接场景，可实现大线径导线与设备接线排、接地桩的可靠压接固定，在光伏汇流箱、通信基站电源柜、工业机床电控系统中都能见到同类结构的应用。从结构设计来看，主体采用带安装耳的筒式腔体结构，侧边的带孔安装耳可直接通过螺栓固定在设备安装基面或接地铜排上，无需额外设计转接支架，能有效缩减柜内布线的占用空间。筒身采用内六角形腔体设计，可适配对应规格的六角形线芯端头，压接后能避免导线受外力拉扯时出现转动松脱的问题，相比圆形腔体的端子，抗扭转性能提升明显。端部的锁紧螺钉采用一字槽设计，可适配常规一字螺丝刀操作，螺钉头部做了圆弧过渡处理，拧动时不会刮伤导线绝缘层，螺钉与筒身的螺纹配合长度经过优化，

　　既能保证足够的锁紧力，又不会因拧入过深压伤线芯。外形尺寸方面，整体长度27.4毫米，宽度9.7毫米，安装耳上的通孔直径适配常用的M6固定螺栓，安装时预留的操作空间仅需满足螺丝刀转动半径即可，适合在排布密集的接线排之间安装使用。设计过程中充分考虑了现场施工的操作便利性，筒身外壁做了防滑纹理处理，施工人员手持压接时不易打滑，安装耳与筒身的连接位置做了加厚过渡，避免螺栓紧固时连接处出现应力断裂。该结构的导电接触面均做了平整化处理，安装后与接线排的接触面积充足，能有效降低接触电阻，减少大电流通过时的发热问题，适合长期在额定工作电流下稳定运行。建模时对各部位的圆角、倒角都做了还原，尤其是安装耳与筒身的过渡圆角、螺钉头部的圆弧细节，都严格按照实物尺寸绘制，可直接用于布线仿真、装配干涉检查等设计环节，帮助结构工程师在电控柜设计阶段提前验证端子的安装空间是否充足，避免实际装配时出现与相邻元器件干涉、接线操作空间不足的问题。
